工控产品-单导杆型电缸RCS2-RGS4C-RCS2-RGS4C

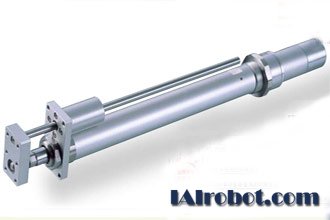

RCS2-RGS4C

电缸　单导杆拉杆型　

本体直径φ37mm　200V 伺服马达　联轴器型

■型号项目	RCS2	─	RGS4C	─ □	─ □	─ □	─ □	─ □	─ □	─ □
	系列		类型	编码器种类	马达种类	导程	行程	适用控制器	电缆长度	选项
				I : 增量型规格	20 :伺服马达	12:12mm	50:50mm	T1: XSEL-J/K	N:无	参照以下
				A ：绝对型规格	20W	6:6mm	\|	T2: SCON	P:1m	选项价格表
					30 : 伺服马达	3:3mm	300：300mm	SSEL	S:3m
					30W		(每50mm 一档进行设定)	XSEL-P/Q	M:5m
							(每50mm 一档进行设定)		X □□:指定长度
									R □□:机械电缆

>> 驱动轴规格

■ 导程与可搬重量
型号	马达功率(W)	导程 (mm)	最大可搬重量		额定推力（N）	行程（mm）
型号	马达功率(W)	导程 (mm)	水平（kg）	垂直（kg）	额定推力（N）	行程（mm）
RCS2-RGS4C- ① -20-12- ② - ③ - ④ - ⑤	20	12	3.0	0.5	18.9	50～300 （每50mm）
RCS2-RGS4C- ① -20-6- ② - ③ - ④ - ⑤		6	6.0	1.5	37.7
RCS2-RGS4C- ① -20-3- ② - ③ - ④ - ⑤		3	12.0	3.5	75.4
RCS2-RGS4C- ① -30-12- ② - ③ - ④ - ⑤	30	12	4.0	1.0	28.3
RCS2-RGS4C- ① -30-6- ② - ③ - ④ - ⑤		6	9.0	2.5	56.6
RCS2-RGS4C- ① -30-3- ② - ③ - ④ - ⑤		3	18.0	6.0	113.1

注释：　① 编码器种类　② 行程　③ 适用控制器　④ 电缆长度　⑤ 选项

■ 行程与最高速度（单位为mm/s）
导程\行程	50 ~ 300 (每50mm)
12	600
6	300
3	150

* 驱动轴规格*
项目	内容
驱动方式	滚珠丝杆 φ10mm　滚轧 C10
重复定位精度	±0.02mm
空转	0.1mm 以下
导轨	单导轨、导轨拉杆直径φ10mm、滚珠套筒型
拉杆直经	φ20mm
拉杆不旋转精度	±0.05 度
使用环境温度、湿度	0 ～ 40℃、85％ RH 以下（无凝露）

>> 适用控制器

RCS2 系列的驱动轴，可使用以下的控制器控制运行。请根据所使用的用途，选择相应的类型。

名称	型号	特征	最大定位点数	输入电源	电源容量
定位型	SCON-C-20①-NP-2-③ SCON-C-30D①②-NP-2-③	最多可进行512 点定位	512 点	单相 AC 100V 单相 AC 200V 三相 AC 200V （仅 XSELP/ Q）	最大 360VA ※单轴规格 150W 运行时
电磁阀模式		可使用与电磁阀相同的控制方式进行操作	7 点
串行通信专用型		串行通信专用型	64 点
脉冲串输入专用型		脉冲串输入专用型	（一）
程序控制 1-2 轴型	SSEL-C-1-20①-NP-2-③ SSEL-C-1-30D①②-NP-2-③	可进行程控操作最大可进行2轴操作	20000 点
程序控制 1-6 轴型	XSEL-④-1-20①-N1-EEE-2-⑤ XSEL-④-1-30D①②-N1-EEE- 2-⑤	可进行程控操作最大可进行6轴操作	4000 点

※ SSEL、XSEL 是单轴规格时的数据。
※ ①标示的是编码器种类（I ：增量型/A ：绝对型）。
※ ②在指定高加减速型时，填入符号（HA）。
※ ③标示的是电源电压的种类（1 ：100V/2 ：单相200V）。
※ ④标示的是XSEL 的型号名（J/K/P/Q）。
※ ⑤标示的是电源电压的种类（1 ：100V/2 ：单相200V/3 ：三相200V）。
