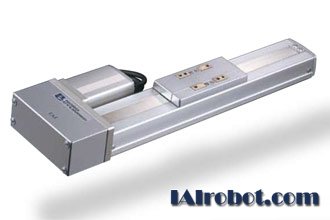

RCP2-SA7R 电缸 滑块型 本体宽度73mm 脉冲马达 马达折返型 |
 |
| ■型号项目 | RCP2 | ─ | SA7R | ─ I ─ | 56P ─ | □ | ─ □ ─ | P1 | ─ □ | ─ □ |
| 系列 | 类型 | 编码器种类 | 马达种类 | 导程 | 行程 | 适用控制器 | 电缆长度 | 选项 | ||
| 56P:脉冲马达 | 16:16mm | 50:50mm | P1:PCON | N:无 | B :刹车 | |||||
| I :增量型规格 | 8:8mm | | | PSEL | P:1m | NM:反原点规格 | |||||
| 56 □ 尺寸 | 4:4mm | 800:800mm | S:3m | ML:马达左折返规格（标准） | ||||||
| (每50mm 一档进行设定) | M:5m | MR:马达右折返规格 | ||||||||
| X □□:指定长度 | SR :滑块部为滚子规格 | |||||||||
| R □□:机械电缆 |
>> 驱动轴规格
| ■ 导程与可搬重量 | ||||
|---|---|---|---|---|
|
型号 |
导程 （mm） |
最大可搬重量 | 行程 （mm） | |
| 水平（kg） | 垂直（kg） | |||
|
RCP2-SA7R-I-56P-16- ① -P1- ② - ③ |
16 | ~25 | ~5 | 50～800 （每50mm） |
|
RCP2-SA7R-I-56P-8- ① -P1- ② - ③ |
8 | ~35 | ~10 | |
|
RCP2-SA7R-I-56P-4- ① -P1- ② - ③ |
4 | ~35 | ~15 | |
注释： ① 行程 ② 电缆长度 ③ 选项
| ■ 行程与最高速度 （单位为mm/s） （＜＞内是垂直使用时的数据） | ||
|---|---|---|
| 导程\行程 | 50 ~ 700 (每50mm) |
~800 (mm) |
| 16 | 533 <400> | 480 <400> |
| 8 | 266 | 240 |
| 4 | 133 | 120 |
| 项目 | 内容 |
|---|---|
| 驱动方式 | 滚珠丝杆 φ12mm 滚轧 C10 |
| 重复定位精度 | ±0.02mm |
| 空转 | 0.1mm 以下 |
| 基座 | 材质：铝 白色耐酸铝处理 |
| 允许负载力矩 | Ma ：13.9N•m Mb ：19.9N•m Mc ：38.3N•m |
| 负载伸出长度 | Ma 方向230mm 以下 Mb • Mc 方向230mm 以下 |
| 使用环境温度、湿度 | 0 ～ 40℃、85％ RH 以下（无凝露） |
>> 适用控制器
RCP2 系列的驱动轴，可使用以下的控制器控制运行。请根据所使用的用途，选择相应的类型。
| 名称 | 型号 | 特征 | 最大定位点数 | 输入电源 | 电源容量 |
|---|---|---|---|---|---|
| 定位型 | PCON-C-56PI-NP-2-0 | 最多可进行 512 点定位 |
512 点 | DC24V | 最大2A |
| 安全区域对应定位型 | PCON-CG-56PI-NP-2-0 | ||||
| 电磁阀型 | PCON-CY-56PI-NP-2-0 | 可使用与电磁阀相同的控制方式进行操作 | 3 点 | ||
| 脉冲串输入型（差动线驱动器规格） | PCON-PL-56PI-NP-2-0 | 差动线驱动器对应脉冲串输入型 | （一） | ||
| 脉冲串输入型 （开集规格） |
PCON-PO-56PI-NP-2-0 | 开集对应脉冲串输入型 | |||
| 串行通信型 | PCON-SE-56PI-N-0-0 | 串行通信专用型 | 64 点 | ||
| 现场网络型 | RPCON-56P | 现场网络专用型 | 768 点 | ||
| 程序控制型 | PSEL-C-1-56PI-NP-2-0 | 可进行程控操作最大可进行2 轴操作 | 1500 点 |
