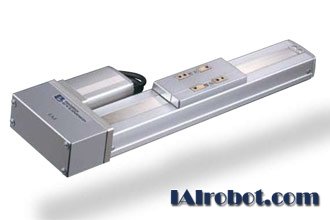

RCP2-SS8R 电缸 滑块型 本体宽度80mm 脉冲马达 马达折返型 铁制基座型 |
 |
| ■型号项目 | RCP2 | ─ | SA8R | ─ I ─ | 56P ─ | □ | ─ □ ─ | P1 | ─ □ | ─ □ |
| 系列 | 类型 | 编码器种类 | 马达种类 | 导程 | 行程 | 适用控制器 | 电缆长度 | 选项 | ||
| 56P:脉冲马达 | 20:20mm | 100:100mm | P1:PCON | N:无 | B :刹车 | |||||
| I :增量型规格 | 10:10mm | | | PSEL | P:1m | NM:反原点规格 | |||||
| 56 □ 尺寸 | 5:5mm | 1000:1000mm | S:3m | ML:马达左折返规格（标准） | ||||||
| (每50mm 一档进行设定) | M:5m | MR:马达右折返规格 | ||||||||
| X □□:指定长度 | SR :滑块部为滚子规格 | |||||||||
| R □□:机械电缆 |
>> 驱动轴规格
| ■ 导程与可搬重量 | ||||
|---|---|---|---|---|
|
型号 |
导程 （mm） |
最大可搬重量 | 行程 （mm） | |
| 水平（kg） | 垂直（kg） | |||
|
RCP2-SS8R-I-56P-20- ① -P1- ② - ③ |
20 | ~23 | ~3 | 100～1000 （每50mm） |
|
RCP2-SS8R-I-56P-10- ① -P1- ② - ③ |
10 | ~28 | ~9 | |
|
RCP2-SS8R-I-56P-5- ① -P1- ② - ③ |
5 | ~55 | ~20 | |
注释： ① 行程 ② 电缆长度 ③ 选项
| ■ 行程与最高速度 （单位为mm/s；＜＞内是垂直使用时的数据） | |||
|---|---|---|---|
| 导程\行程 | 50 ~ 800 (每50mm) | ~900 (mm) |
~1000 (mm) |
| 20 | 600 <333> | 600 <333> | 515 <333> |
| 10 | 300 <250> | 300 <250> | 255 <250> |
| 5 | 160 <140> | 155 <140> | 125 <140> |
| 项目 | 内容 |
|---|---|
| 驱动方式 | 滚珠丝杆 φ16mm 滚轧 C10 |
| 重复定位精度 | ±0.02mm |
| 空转 | 0.1mm 以下 |
| 基座 | 材质：专用合金钢 |
| 允许负载力矩 | Ma ：36.3N•m Mb ：36.3N•m Mc ：77.4N•m |
| 负载伸出长度 | Ma 方向450mm 以下 Mb•Mc 方向450mm 以下 |
| 使用环境温度、湿度 | 0 ～ 40℃、85％ RH 以下（无凝露） |
>> 适用控制器
RCP2 系列的驱动轴，可使用以下的控制器控制运行。请根据所使用的用途，选择相应的类型。
| 名称 | 型号 | 特征 | 最大定位点数 | 输入电源 | 电源容量 |
|---|---|---|---|---|---|
| 定位型 | PCON-C-56PI-NP-2-0 | 最多可进行 512 点定位 |
512 点 | DC24V | 最大2A |
| 安全区域对应定位型 | PCON-CG-56PI-NP-2-0 | ||||
| 电磁阀型 | PCON-CY-56PI-NP-2-0 | 可使用与电磁阀相同的控制方式进行操作 | 3 点 | ||
| 脉冲串输入型（差动线驱动器规格） | PCON-PL-56PI-NP-2-0 | 差动线驱动器对应脉冲串输入型 | （一） | ||
| 脉冲串输入型 （开集规格） |
PCON-PO-56PI-NP-2-0 | 开集对应脉冲串输入型 | |||
| 串行通信型 | PCON-SE-56PI-N-0-0 | 串行通信专用型 | 64 点 | ||
| 现场网络型 | RPCON-56P | 现场网络专用型 | 768 点 | ||
| 程序控制型 | PSEL-C-1-56PI-NP-2-0 | 可进行程控操作最大可进行2 轴操作 | 1500 点 |
