RCP2-HS8R

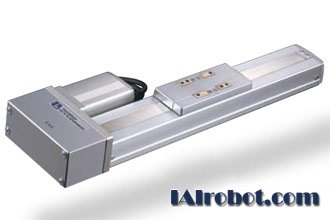

电缸 高速滑块型 本体宽度80mm
脉冲马达 马达折返型 铁制基座型 |
 |
| ■型号项目 |
RCP2 |
─ |
HS8R |
─ I ─ |
86P ─ |
□ |
─ □ ─ |
P1 |
─ □ |
─ □ |
| |
系列 |
|
类型 |
编码器种类 |
马达种类 |
导程 |
行程 |
适用控制器 |
电缆长度 |
选项 |
| |
|
|
|
86P:脉冲马达 |
30:30mm |
50:50mm |
P2:PCON-CF |
N:无 |
B :刹车 |
| |
|
|
|
I :增量型规格 |
|
| |
P:1m |
NM:反原点规格 |
| |
|
|
|
86 □ 尺寸 |
|
1000:1000mm |
|
S:3m |
ML:马达左折返规格（标准） |
| |
|
|
|
|
|
(每50mm 一档进行设定) |
|
M:5m |
MR:马达右折返规格 |
| |
|
|
|
|
|
|
|
X □□:指定长度 |
SR :滑块部为滚子规格 |
| |
|
|
|
|
|
|
|
|
R □□:机械电缆 |
|
>> 驱动轴规格
| ■ 导程与可搬重量 |
|
型号 |
导程
（mm） |
最大可搬重量 |
行程
（mm） |
| 水平（kg） |
垂直（kg） |
|
RCP2-HS8R-I-86P-30- ① -P2- ② - ③ |
30 |
~20 |
~3 |
50～1000
（每50mm） |
注释： ① 行程 ② 电缆长度 ③ 选项
| ■ 行程与最高速度 （单位为mm/s；＜＞内是垂直使用时的数据） |
| 导程\行程 |
50 ~ 800 (每50mm) |
~900 (mm) |
~1000 (mm) |
| 30 |
1200 <750> |
1000 <750> |
800 <750> |
| 项目 |
内容 |
| 驱动方式 |
滚珠丝杆 φ16mm 滚轧 C10 |
| 重复定位精度 |
±0.02mm |
| 空转 |
0.1mm 以下 |
| 基座 |
材质：专用合金钢 |
| 允许负载力矩 |
Ma ：36.3N•m Mb ：36.3N•m Mc ：77.4N•m |
| 负载伸出长度 |
Ma 方向450mm 以下 Mb•Mc 方向450mm 以下 |
| 使用环境温度、湿度 |
0 ～ 40℃、85％ RH 以下（无凝露） |
>> 适用控制器
RCP2-HS8R 型的控制器，是以下的专用控制器。
| 名称 |
型号 |
特征 |
最大定位点数 |
输入电源 |
电源容量 |
| 定位型 |
PCON-CF-86PI-NP-2-0 |
最多可进行
512 点定位 |
512 点 |
DC24V |
最大6A |
注意：编码器电缆是使用与PCON-C/CG/CY/PL/PO/SE控制器不同的CF 型专用电缆，请加以注意
