产品名称：
|

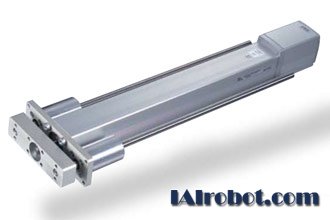

电缸
|
|
型 号：
|
RCP2-RGD4C
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
|
RCP2-RGD4C
电缸 双导杆拉杆型
本体宽度45mm 脉冲马达 联轴器型 |
 |
| ■型号项目 |
RCP2 |
─ |
RGD4C |
─ I ─ |
42P ─ |
□ |
─ □ |
─ P1 |
─ □ |
─ □ |
| |
系列 |
|
类型 |
编码器种类 |
马达种类 |
导程 |
行程 |
适用控制器 |
电缆长度 |
选项 |
| |
|
|
|
I:增量型规格 |
42P:脉冲马达 |
10:10mm |
50:50mm |
P1: PCON |
N:无 |
B:刹车 |
| |
|
|
|
|
42 □尺寸 |
5:5mm |
| |
PSEL |
P:1m |
FT:脚部固定零件 |
| |
|
|
|
|
|
2.5:2.5mm |
300：300mm |
|
S:3m |
NM :反原点规格 |
| |
|
|
|
|
|
|
(每50mm 一档进行设定) |
|
M:5m |
|
| |
|
|
|
|
|
|
|
X □□:指定长度 |
|
| |
|
|
|
|
|
|
|
|
R □□:机械电缆 |
|
>> 驱动轴规格
| ■ 导程与可搬重量 |
|
型号 |
导程
(mm) |
最大可搬重量 |
额定推压力（N） |
行程
（mm） |
| 水平（kg） |
垂直（kg） |
| RCP2-RGD4C-I-42P-10- ① -P1- ② - ③ |
10 |
~25 |
~3.5 |
150 |
50～300
（每50mm） |
| RCP2-RGD4C-I-42P-5- ① -P1- ② - ③ |
5 |
~40 |
~11 |
284 |
| RCP2-RGD4C-I-42P-2.5- ① -P1- ② - ③ |
2.5 |
40 |
~18 |
358 |
注释： ① 行程 ② 电缆长度 ③ 选项
| ■ 行程与最高速度 （单位为mm/s；〈〉内是垂直使用时的数据） |
| 导程\行程 |
50 ~ 200 (每50mm) |
250 (mm) |
300 (mm) |
| 10 |
458 |
458 |
350 |
| 5 |
250 |
237 |
175 |
| 2.5 |
125 <114> |
118 <114> |
87 |
| * 驱动轴规格* |
| 项目 |
内容 |
| 驱动方式 |
滚珠丝杆 φ8mm 滚轧 C10 |
| 重复定位精度 |
±0.02mm |
| 间隙 |
0.1mm 以下 |
| 导轨 |
双导轨 导轨拉杆直径φ10mm 滚珠套筒型 |
| 拉杆直经 |
φ22mm |
| 拉杆不旋转精度 |
±0.05 度 |
| 使用环境温度、湿度 |
0 ～ 40℃、85％ RH 以下（无凝露） |
>> 适用控制器
RCP2 系列的驱动轴，可使用以下的控制器控制运行。请根据所使用的用途，选择相应的类型。
| 名称 |
型号 |
特征 |
最大定位点数 |
输入电源 |
电源容量 |
| 定位型 |
PCON-C-42PI-NP-2-0 |
最多可进行
512 点定位 |
512 点 |
DC24V |
最大2A |
| 安全区域对应定位型 |
PCON-CG-42PI-NP-2-0 |
| 电磁阀型 |
PCON-CY-42PI-NP-2-0 |
可使用与电磁阀相同的控制方式进行操作 |
3 点 |
| 脉冲串输入型（差动线驱动器规格） |
PCON-PL-42PI-NP-2-0 |
差动线驱动器对应脉冲串输入型 |
（一） |
脉冲串输入型
（开集规格） |
PCON-PO-42PI-NP-2-0 |
开集对应脉冲串输入型 |
| 串行通信型 |
PCON-SE-42PI-N-0-0 |
串行通信专用型 |
64 点 |
| 现场网络型 |
RPCON-42P |
现场网络专用型 |
768 点 |
| 程序控制型 |
PSEL-C-1-42PI-NP-2-0 |
可进行程控操作最大可进行2 轴操作 |
1500 点 |
|
|
|
