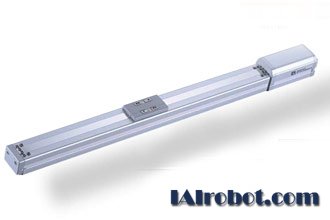

RCA-SA4C 电缸 滑块型 本体宽度40mm 24V 伺服马达 联轴器型
|
 |
| ■型号项目 | RCA | ─ | SA4C | ─ □ ─ | 20 ─ | □ | ─ □ ─ | A1 | ─ □ | ─ □ |
| 系列 | 类型 | 编码器种类 | 马达种类 | 导程 | 行程 | 适用控制器 | 电缆长度 | 选项 | ||
| I :增量型规格 | 20:伺服马达 | 10:10mm | 50:50mm | A1:ACON | N:无 | 参照以下 | ||||
| A:绝对型规格 | 20W | 5:5mm | | | ASEL | P:1m | 选项价格表 | ||||
| 2.5:2.5mm | 400:400mm | S:3m | ||||||||
| (每50mm 一档进行设定) | M:5m | |||||||||
| X □□:指定长度 | ||||||||||
| R□□:机械电缆 |
>> 驱动轴规格
| ■ 导程与可搬重量 | ||||||
|---|---|---|---|---|---|---|
|
型号 |
马达功率(W) | 导程 (mm) |
最大可搬重量 | 额定推力（N） | 行程 （mm） | |
| 水平（kg） | 垂直（kg） | |||||
|
RCA-SA4C- ① -20-10- ② -A1- ③ - ④ |
20 | 10 | 4 | 1 | 19.6 | 50～400 （每50mm） |
|
RCA-SA4C- ① -20-5- ② -A1- ③ - ④ |
5 | 6 | 2.5 | 39.2 | ||
|
RCA-SA4C- ① -20-2.5- ② -A1- ③ - ④ |
2.5 | 8 | 4.5 | 78.4 | ||
注释： ① 编码器种类 ② 行程 ③ 电缆长度 ④ 选项
| ■ 行程与最高速度 （单位为mm/s） | |
|---|---|
| 导程\行程 |
50 ~ 400 (每50mm) |
| 10 | 665 |
| 5 | 330 |
| 2.5 | 165 |
| * 驱动轴规格* | |
|---|---|
| 项目 | 内容 |
| 驱动方式 | 滚珠丝杆 φ8mm 滚轧 C10 |
| 重复定位精度 | ±0.02mm |
| 空转 | 0.1mm 以下 |
| 基座 | 材质 铝 白色耐酸铝处理 |
| 允许负载力矩 | Ma：2.7N•m Mb：3.9N•m Mc：6.8N•m |
| 负载伸出长度 | Ma 方向 120mm 以下 Mb•Mc 方向 120mm 以下 |
| 使用环境温度、湿度 | 0 ～ 40℃、85％ RH 以下（无凝露） |
>> 适用控制器
RCA 系列的驱动轴，可使用以下的控制器控制运行。请根据所使用的用途，选择相应的类型。
| 名称 | 型号 | 特征 | 最大定位点数 | 输入电源 | 电源容量 |
|---|---|---|---|---|---|
| 定位型 | ACON-C-20I②-NP-2-0 | 最多可进行 512 点定位 |
512 点 | DC24V |
额定1.3A 峰值5.1A |
| 安全区域对应定位型 | ACON-CG-20I②-NP-2-0 | ||||
| 电磁阀型 | ACON-CY-20I②-NP-2-0 | 可使用与电磁阀相同的控制方式进行操作 | 3 点 | ||
| 脉冲串输入型（差动线驱动器规格） | ACON-PL-20I②-NP-2-0 | 差动线驱动器对应脉冲串输入型 | （一） | ||
| 脉冲串输入型 （开集规格） |
ACON-PO-20I②-NP-2-0 | 开集对应脉冲串输入型 | |||
| 串行通信型 | ACON-SE-20I②-N-0-0 | 串行通信专用型 | 64 点 | ||
| 现场网络型 | RACON-20② | 现场网络专用型 | 768 点 | ||
| 程序控制型 | ASEL-C-1-20①②-NP-2-0 | 可进行程控操作最大可进行2 轴操作 | 1500 点 |
※ ASEL是单轴规格时的数据。
※ ①标示的是编码器种类（I：增量型/A：绝对型）。
※ ②在指定高加减速型、节电型时，加入符号（HA/LA）。
