工控产品-超声波液(物)位计-WSL10系列

一、基本参数与功能

信号输出→4～20mA标配或选配485、232
接线→详见附件
测距能力→俗称量程1、3、5、7、10、12、15、17、20 m以及大功率50m
发射全角→6°～12°发射角的大小和测距能力成正比
工作模式→测量距离L和测量液位H模式转换，菜单可选
液位模式→液位设置模式分为"安装高度"模式或"当前液位"模式,菜单可选
电流跟踪→即输出电流跟踪‘异常即跟’模式或‘异常等待’模式,菜单可选
盲区→0.25～1.00m→盲区的大小和测距能力成正比,盲区固有,菜单可查
分辨→测量距离＜10m→1mm. 测量距离≥10m→10mm
防护等级→Ip66.
精度→ 0.25～0.5％
环境温度→ -20～+55℃

二、用户自检

超声波物位计→超声波可测量固体、液体的位置，所以我们统称超声波物位计。

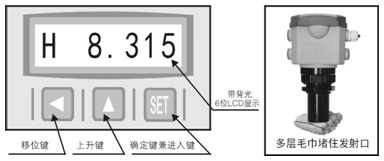

A，正确接线，接通电源，按移位键（即左键）找出L（L是换能器到反射面的距离，我们称之为空气距离），垂直对准空旷开阔的墙面 (相当于液面）作为超声波的反射面,同时观察L的数字，当显示L的数字和实际距离相当时，说明测功能正常。

说明：
1、由于仪表有严格的数据过滤和确认过程,数字变化可能会比您移动换能器的速度慢一些，属于正常现象。（有速度要求时，请您在订货时说明）

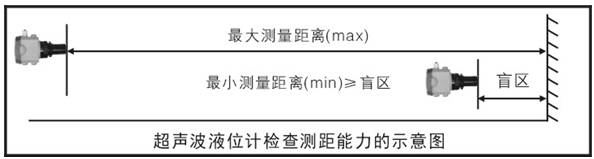

2、在检验的过程中应该注意：当空气距离L超过仪表最大测量距离 L时，视为无效。
3、一般情况下，仪表量程d+盲区C＝仪表最大测量距离L(max)。
4、仪表中的量程d是和输出电流P有关的参数，和其他无关。

B，把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示FFFF或F000，也可以取一块干燥的毛巾重叠数层堵住换能器的发射口，从原理上说仪表此时没有回波收到，同样仪表会显示FFFF或F000说明您的仪表抗干扰性能不错。
C，按移位键找出P(仪表指示应该输出的电流)，用电流表直接测量输出电流应该和P值相当，说明输出正常。
经过以上3个项目的检验，用户可以放心的使用了。

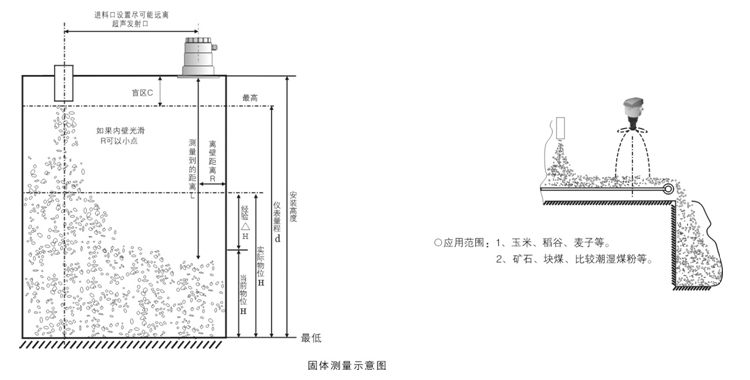

三、固体料位的测量:
