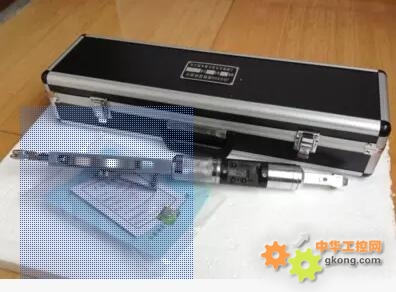

数显收敛计（简称收敛计）是新一代电子数字显示收敛计。它用于量测隧道、巷道、峒室及其它工程围岩周边任意方向两点间的距离微小变化，达到评定工程稳定性，研究工程围岩及支护的变形发展规律，确定合理支护参数的目的。收敛量测已公认是地下工程量测项目中必测项目之一。
本收敛计是在原型基础上加以改进的新产品，获原煤炭部科技进步奖，具有结构新颖，操作简便，测量精度高，体积小，重量轻，密封性好等特点，是施工、科研中进行工程量测的理想工具。
二、主要技术性能
1. 使用环境条件
环境温度：0-40℃
相对湿度：不大于93%±3%
2. 基本参数
量测范围（两种规格）：0.5m-10m及0.5m-15m（请订货时注明）
分辩率：0.01mm
测量精度：0.01mm
数显示值稳定度：24h内不大于0.01mm
电源：1.55V氧化银钮扣电池SR44W1节
外形尺寸：410mm×100mm×35mm
重量：0.9Kg
三、仪器构造及工作原理
1. 主要结构
收敛计主要由（1）钩、（2）尺架、（3）调节螺母、（4）外壳、（5）塑料盖、（6）显示窗口、（7）张力窗口、（8）联尺架、（9）尺卡、（10）尺孔销、（11）带孔钢尺等部件组成，
2. 基本工作原理
收敛计是利用机械传递位移的方法，将两个基准点间的相对位移转变为数显位移计的两次读数差。如图1所示，当用挂钩连接两基准点A、B予埋件时，通过调节螺母，改变收敛计机体长度可产生对钢尺的恒定张力，从而保证量测的准确性及可比性机体长度的改变量，由数显电路测出。当A、B两点间随时间发生相对位移时，在不同时间内所测读数的不同，其差值就是A、B两点间的相对位移值。
当两点的相对位移值超过数显位移计有效量程时，可调
整尺孔销所插尺孔，仍能继续用数显位移计读数。
四、使用前准备
首次使用收敛计时，应先进行“对零”。请按以下方法顺序操作：
1. 打开塑料盖，内部数显位移计结构
1- 数显位移计；2-毫米单位；3-清零开关；4-电池盒
图2 数显位移计面板构造
将SR44W型氧化银钮扣电池装入电池盒内，注意电池“+”极向上（电池外壳有字的一面）。
2. 顺时针方向旋转调节螺母，至转不动时为上（不要用力太大）。
3. 用小型工具向内拨动清零开关簧片3,使之与电路板触点接触，此时显示屏数字会全
部清零，或用起子直接向外壳清零孔清零。
4. 为保证对零的准确性，可重复对零2 - 3次。其方法是，对零后将调节螺母反时针方向回转几圈，再按2及3条方法进行，当几次对零，显示均为零后可将塑料盖好。
注：每次更换电池后都要重新对零。
五、测点的埋设
参照图3侧点加工图，将测点用水泥砂浆牢固的固定在选定的位置上，测点牢固后即可量测。如为了围岩破碎松软，应适当增加测点固定段长度。
若要及早测取初读数，可使用快凝水泥、树脂药卷或树脂胶泥等速凝材料固定测点。
六、使用方法
1. 检查予埋没点有无损坏、松动并将测点灰尘擦净。
2. 打开收敛计钢尺摇把，拉出尺头挂钩放入测点孔内，将收敛计拉至另一端测点，并把尺架挂钩挂入测点孔内，选择合适的尺孔，将尺孔销插入，用尺卡将尺与联尺架固定。
3. 调整调节螺母，仔细观察，使塑料窗口上的刻线对在张力窗口内标尺上的两条白线之间（每次应一致，图4）
4. 记下钢尺在联尺架端时的基线长度（图4）与数显读数。为提高量测精度，每条基线应重复测三次取平均值。当三次读数极差大于0.5mm时，应重新测试。
5. 测试过程中，若数显读数已超过25mm，则应将钢尺收拢（换尺孔）25mm重新测试，两组平均值相减，即为两尺孔的实际间距，以消除钢尺冲孔距离不精确造成的测量误差。
6. 一条基线测完后，应及时逆时针转动调节螺母，摘下收敛计，打开尺卡收拢钢带尺，为下一次使用作好准备。
七、收敛值计算
基线两点间收敛值（S）按下式计算：
S=（Do+Lo）-（Dn+Ln）
式中：Do－－首次数显读数，（mm）；
Lo－－首次钢尺长度，（mm）;
Dn－－第n次数显读数，（mm）；
Ln－－第n次钢尺长度，（mm）。
如第n次测量与首次量测的环境温度相差较大时，要进行温度修正。
公式如下：
Ln’=Ln-a（Tn-To）Ln
式中： Ln’－－-温度修正后钢带尺长度，（mm）；
a－－钢带尺线膨胀系数，取a=12×10-5℃
Tn－－第n次观测时的环境温度，（℃）
T0－－首次观测时的环境温度，（℃）。
钢尺温度修正后收敛值（S’）按下式计算：
S’=（Do+Lo）-（Dn+Ln’）
基线缩短，S或S’为正值，反之为负。
10. 收敛计是一种精密量测仪器，不得随意拆卸、更换零件，如出现故障无法排除时，请与生产厂家联系解决。
