一、引言

在工业自动化与楼宇自动化领域，现场总线技术承担着连接传感器、执行器与控制系统的重要任务。Carlo Gavazzi 的 Dupline 现场总线系统凭借其长距离传输、高抗干扰能力和灵活的拓扑结构，在多个行业中得到应用。GTU8 测试工具与 SD2DUG24 网关是该系统中的两款核心设备——前者为系统调试与维护提供现场诊断手段，后者则实现 Dupline 总线与 Modbus 控制系统的无缝对接。本文对两款产品的技术特点、功能规格及应用场景进行系统解析。

二、GTU8 Dupline 现场总线测试工具

2.1 产品概述

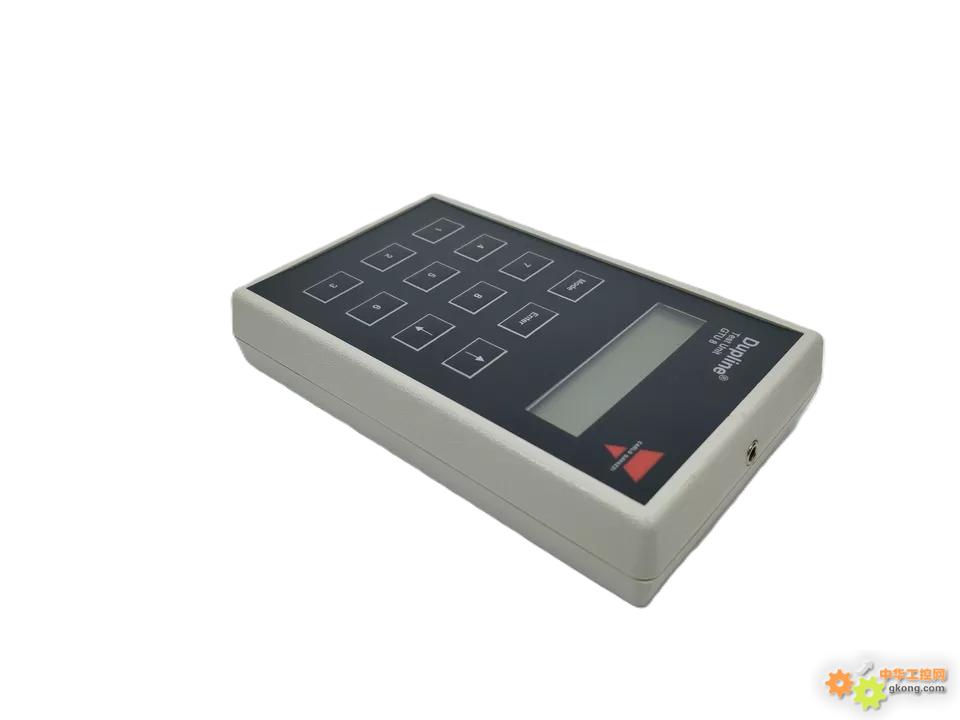

GTU8 是 Carlo Gavazzi 推出的一款专为 Dupline 模块与网络设计的便携式测试单元。该设备可连接至 Dupline 网络的任意点位，用于监测和控制 Dupline 通道状态，是系统启动、故障排查与日常维护的辅助工具。

GTU8 是一款由 Dupline 信号线供电的 128 通道便携式发送/接收单元，可在总线两线的任意位置接入，实现对 Dupline 通道状态的监测与控制。

2.2 核心技术参数

参数项目	技术指标
供电方式	由 Dupline 信号线供电
额定工作电流	< 4.0 mA
防反接保护	具备
显示屏	2 行 × 16 字符 LCD，字符高度 5 mm
键盘	12 键触感键盘（8 个通道键 + 4 个指令键）
防护等级	IP40
污染等级	3（IEC 60664）
工作温度	0°C 至 +50°C
存储温度	-20°C 至 +60°C
湿度（非冷凝）	20% 至 80%
抗冲击	15 G（11 ms）
抗振动	2 G（6 至 55 Hz）
尺寸（长 × 宽 × 高）	145 × 90 × 28 mm
材质	ABS 塑料，灰色
重量	250 g

2.3 操作模式

GTU8 提供多种操作模式，以适应不同的诊断与控制任务需求：

（1）数字单组模式（Digital 1 Group）

连接至信号线后，显示屏显示 A 通道组的状态，激活的通道通过对应数字显示。按下按键 1 至 8 可激活所选通道组中的相应 Dupline 通道并将其发送至总线。通过按 ↑ 或 ↓ 键可切换显示的通道组。

（2）数字双组模式（Digital 2 Groups）

用户可选择额外的通道组，在显示屏底行进行永久监测。

（3）编辑发送锁存模式（Edit Tx-latch）

该模式可“锁存”一个或多个通道的激活状态。即使松开对应的发送按键，GTU8 仍会持续在所选通道上发送信号。

（4）模拟 BCD 模式（Analog BCD）

用于监测采用多路复用 3 1/2 位 BCD 格式的模拟变送器数值。该模式可方便地读取和模拟模拟量数值。

（5）分离 I/O 模式（Split I/O）

专用于分离输入/输出操作。

（6）传感器校准模式（Sensorkalibrierung）

支持 Dupline 系统内的传感器校准功能。

2.4 功能特点

• 总线供电：直接从 Dupline 信号线取电，无需外接电源或电池

• 便携设计：体积小巧、重量轻，适合现场手持操作

• 直观操作：LCD 显示屏配合 12 键键盘，操作界面清晰

• 发送锁存：支持持续发送功能，便于连续信号测试

• 工业级耐用性：具备抗冲击和抗振动能力，适应工业现场环境

2.5 典型应用场景

• Dupline 系统现场调试与启动

• 总线通信故障排查与诊断

• 定期系统维护与通道状态巡检

• 模拟量信号的读取与仿真验证

三、SD2DUG24 Dupline 现场总线网关

3.1 产品概述

SD2DUG24 是 Carlo Gavazzi 于 2018 年推出的新一代 Dupline 通道发生器与 Modbus 网关集成设备。该模块作为 Dupline 现场总线系统的核心网关，负责将总线上的输入/输出数据传输至上位控制系统（如 PLC、DCS 或 SCADA 系统），在工业自动化系统中扮演“数据桥梁”的角色。

该模块由 Carlo Gavazzi 位于意大利贝卢诺的卓越中心开发，采用 2-DIN 标准外壳，支持 DIN 导轨安装或面板安装。产品可替换和升级原有的 G34900000xxx 和 G34960005xxx 模块。

3.2 核心功能

SD2DUG24 主要执行三项核心功能：

功能	说明
Dupline 通道发生器	生成 Dupline 载波信号，管理总线通信通道
电源同步	实现带供电的 3 线制系统
Modbus RS485 接口	提供 Modbus RTU 从站接口

3.3 核心技术参数

参数项目	技术指标
供电电压	10 至 30 V DC
功耗	约 6.5 W
通道生成	支持 8、16、24、32、40、48、56、64、96、128 个通道
协议支持	支持所有 Dupline 协议
接口	Modbus RS485（从站）、Micro-USB（配置）、Dupline 总线
数据缩放	内置公式，可缩放从现场读取的原始数据
状态指示	LED 指示：电源、Dupline 载波、RS485
配置方式	通过 USB 端口连接 PC，使用免费软件进行配置
工作温度	-20°C 至 +60°C
防护等级	IP20
抗电磁干扰	符合 EN 61000-6-2 标准
外壳材质	Noryl®
尺寸（宽 × 高）	35 mm × 90 mm

3.4 功能特点

（1）总线通信能力

SD2DUG24 支持 Dupline 标准通信协议，可与各种输入/输出模块（如 G50101106 单通道输入模块、G50102206 双通道输入模块）无缝连接，实现分布式采集和控制。

（2）多设备集成

可连接多达数十个 Dupline 模块，包括手操器、线尾器、传感器和执行器，实现集中管理和数据整合。

（3）数据传输稳定性

支持总线终端和中继器配置，可自动处理总线信号，防止反射和干扰。系统可实现毫秒级数据刷新，满足实时工业控制需求。

（4）工业级设计

工作温度范围覆盖 -20°C 至 +60°C，防护等级 IP20，抗电磁干扰能力符合 EN 61000-6-2 标准。

（5）远程监控与诊断

内置 LED 状态指示，可实时显示供电状态、Dupline 载波和 RS485 通信状态。结合 Dupline 配置软件，可进行远程诊断和监控。

（6）软件可编程

模块完全通过软件可编程，该软件可从 Carlo Gavazzi 网站免费下载。配置流程包括在 PC 上本地设置通信参数和通道编程，然后通过 USB 端口将配置传输至网关。

（7）平台集成

SD2DUG24 可集成到 Sx2WEB24 或 UWP 3.0 平台，增强通信能力，为工业物联网和工业 4.0 做好准备。

3.5 系统优势

优势	说明
集成系统	Dupline 是 Carlo Gavazzi 的 2 线和 3 线总线系统
成本降低	使用总线系统可降低安装成本，尤其当 I/O 点分布较广时
快速安装	完全自由拓扑，无需特殊电缆，无需屏蔽或双绞线。总线可长达 10 km，使用中继器可更长
高抗干扰	可安装在电力电缆旁运行而不受干扰
可扩展性	新模块可根据应用需求逐步集成到系统中
模块化	系统由多个总线供电的模块组成，每个安装可精确且简便地调整规模

3.6 典型应用场景

• 工业自动化：生产线传感器、执行器与 I/O 模块的集中控制与监测

• 楼宇自动化：照明、安防、空调、电梯控制数据的集中采集与传输

• 能源管理：电力、燃气或水务现场设备数据采集，上传至 SCADA 系统进行能耗分析

• 水处理与矿业：分散的传感器与阀门控制器连接

• 分布式控制系统：多模块、多节点同时操作，提升系统扩展性和灵活性

四、GTU8 与 SD2DUG24 的协同应用

在 Dupline 现场总线系统中，GTU8 与 SD2DUG24 承担着不同但互补的角色：

• SD2DUG24 作为系统核心：负责生成 Dupline 通道信号、管理总线通信，并通过 Modbus 接口将现场数据上传至控制系统。

• GTU8 作为现场诊断工具：可在总线任意点位接入，监测通道状态、模拟信号发送，辅助系统调试与故障排查。

两者配合使用时，GTU8 可在 SD2DUG24 构建的 Dupline 网络中进行现场信号验证与通道状态检查，为系统维护提供现场层面的诊断手段。

五、系统集成与安装建议

1. 总线拓扑优化

建议采用星型或树型总线拓扑，结合中继器提高通信可靠性。确保总线末端配置线尾器（如 DT01），以减少信号反射。

2. 软件配置

SD2DUG24 通过 PC 软件进行配置，设置通信参数和通道编程后通过 USB 端口传输至网关。

3. 接线注意事项

• 总线使用屏蔽双绞线，末端安装线尾器

• 避免总线与高功率负载电缆平行敷设

• 确认模块与上位系统接线正确

4. 现场调试

连接输入/输出模块并分配地址，通过配置软件进行功能测试和信号验证，确认数据刷新正常。

六、总结

Carlo Gavazzi GTU8 测试工具与 SD2DUG24 网关是 Dupline 现场总线系统中的两款重要设备。GTU8 作为便携式测试单元，具备总线供电、多模式操作和工业级耐用性等特点，为 Dupline 系统的现场调试与维护提供了诊断工具。SD2DUG24 作为通道发生器与 Modbus 网关的集成设备，实现了 Dupline 现场总线与 Modbus 控制系统的无缝对接。两款产品共同构成了 Dupline 系统从现场诊断到上位集成的完整工具链，适用于工业自动化、楼宇自动化、能源管理等多个应用领域。
