一、产品概述

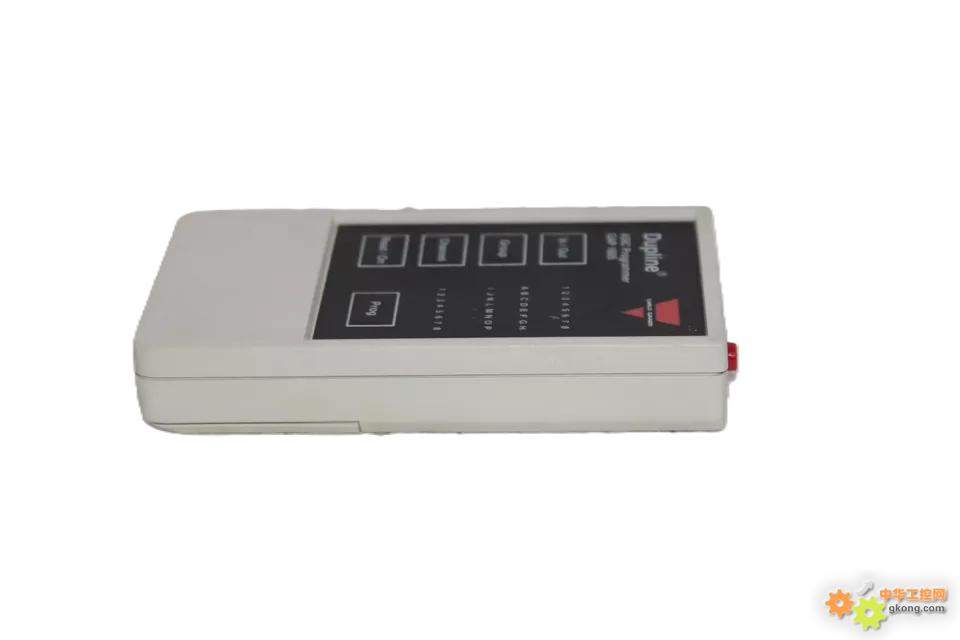

GAP1605 是 Carlo Gavazzi 为 Dupline 现场总线系统设计的一款便携式手持编程与诊断设备。作为 Dupline 系统调试与维护的核心工具，GAP1605 主要用于对 Dupline 模块进行通道编码的读取、写入和编辑，是系统组态、现场调试与故障排查的重要配套设备。

该设备由 ABS 工程塑料制成，采用 9V 电池供电，无需外接电源或连接 PC 即可独立工作。其核心价值在于能够直接接入任意 Dupline 网络节点，实现对网络中所有模块的“对话”与“指挥”。

GAP1605 可替换和升级原有的 GAP1601 等早期型号。

二、核心技术参数

参数项目	技术指标
品牌	Carlo Gavazzi
产品型号	GAP1605
产品系列	Dupline 现场总线
产品类型	手持式编程单元 / 手操器
供电方式	9V 电池（典型电池寿命 1 年）
输入/输出通道数	8 路输入 / 8 路输出
键盘	5 键触感键盘
显示方式	4 × 8 点阵 LED 显示屏
连接方式	6/6 模块化插座输出连接
防护等级	IP40
抗冲击	15 G（11 ms）
抗振动	2 G（6 至 55 Hz）
工作温度	0°C 至 +50°C
尺寸（高 × 宽 × 深）	22 × 65 × 107 mm
重量	0.161 kg
外壳材质	ABS 塑料

三、功能特点

1. 通道编码编程

GAP1605 的核心功能是对 Dupline 模块进行通道编码的编程与编辑。它支持两种编码方式：

• 逐通道单独编码：对每个输入/输出通道分别设置编码

• 整组编码：对一个模块的全部通道进行统一编码

未使用的输入/输出通道可定义为未编码状态。

2. 编码读取

GAP1605 能够读取已编程模块的当前通道编码设置，便于技术人员在维护或故障排查时快速确认模块配置。

3. 在线/离线编码

设备支持 Dupline 模块的在线与离线编码，可根据现场工况灵活选择编程方式。

4. LED 状态显示

设备配备 4 × 8 点阵 LED 显示屏，用于直观显示当前编码状态：

• 顶行 LED：显示当前选定的输入或输出通道

• 中间两行 LED：显示当前通道组

• 底行 LED：显示当前通道编码

5. 便携式电池供电

采用 9V 电池供电，典型电池寿命可达 1 年，无需外接电源即可在任意现场位置使用，特别适合无供电条件的现场环境。

6. 工业级耐用性

设备具备 IP40 防护等级，抗冲击能力达 15 G（11 ms），抗振动能力达 2 G（6 至 55 Hz），可适应工业现场的各类复杂环境。

7. 直观的操作界面

采用 5 键触感键盘设计，其中两个按键用于读取和编程，两个按键用于切换组和通道，一个按键用于选择输入/输出。操作具有自解释性，无需特殊技能。

四、操作模式

GAP1605 的操作通过 5 键触感键盘完成：

按键功能	说明
读取/编程键（2 个）	用于读取当前编码或写入新编码
组/通道切换键（2 个）	用于切换显示的通道组和通道号
输入/输出选择键（1 个）	用于在输入通道和输出通道之间切换

设备设有外部电源开关，用于控制设备的开启与关闭。

五、应用场景

GAP1605 作为 Dupline 系统的现场调试与维护工具，广泛应用于以下场景：

1. 系统初始组态与调试

在新安装 Dupline 系统时，技术人员使用 GAP1605 为每个新接入的模块（如数字量 I/O、模拟量 I/O）设置唯一的通道地址编码。例如在智能仓储物流线的调试中，工程师可沿输送线依次为每个 I/O 模块写入预设地址，快速完成网络组态。

2. 模块更换后的重新编码

当系统中某个 Dupline 模块发生故障需要更换时，使用 GAP1605 可为新模块重新写入与原模块相同的通道编码，无需借助 PC 或复杂软件。

3. 现场故障诊断与排查

GAP1605 可监听总线通信，帮助快速定位模块失联、通信中断、信号干扰等网络问题。技术人员可通过手操器直接读取现场模块的状态，判断故障来源。

4. 现场参数修改与校准

当需要调整某个传感器的参数时，可通过 GAP1605 直接读取其关联的模拟量模块数值并进行现场校准。

5. 远程强制输出与应急控制

在调试或应急处理中，工程师可使用 GAP1605 手动强制启动或停止远处的电机、阀门或照明设备，这在系统调试初期、网络故障时或局部维护作业中尤为重要。

六、系统集成与使用建议

1. 连接方式

GAP1605 通过专用电缆连接至 Dupline 模块的编程接口。对于没有标准连接插口的 Dupline 模块，可使用 ADAPT 1605 编码适配器进行连接。特殊电缆（如 GAP-TPH-CAB）可用于连接特定型号模块的编程插口。

2. 使用步骤

1. 安装 9V 电池

2. 通过编程电缆将 GAP1605 连接至目标 Dupline 模块

3. 打开电源开关

4. 使用 5 键键盘进行编码读取、写入或编辑操作

5. 通过 4 × 8 LED 显示屏确认编码状态

3. 注意事项

• 操作前确认 GAP1605 与目标模块的兼容性

• 连接时注意电缆插口的正确匹配

• 建议由经过培训的技术人员进行操作

• 长期不使用时，建议取出电池以防漏液

七、总结

Carlo Gavazzi GAP1605 是 Dupline 现场总线系统中的专用手持编程与诊断设备。它具备通道编码编程、编码读取、在线/离线编码等核心功能，采用 9V 电池供电和 5 键触感键盘操作，配备 4 × 8 LED 状态显示屏，具备 IP40 防护等级和工业级抗冲击抗振动能力。作为 Dupline 系统工程项目中的重要配套设备，GAP1605 在系统初始组态、模块更换编码、现场故障诊断及应急控制等场景中发挥着关键作用。

---

以上技术信息基于公开资料整理，具体参数以 Carlo Gavazzi 官方发布的最新规格书为准。
