一、概述

　　 真空包装机是广泛应用于包装行业的一种机械设备，原有设备大多为继电器控制，故障率高、稳定性差、功能单一。由于NA200系列小型PLC具有可靠性高、性价比高及完全采用硬逻辑实现解析等特点，为了提高产品性价比和可靠性，采用NA200系列PLC开发出了真空包装机专用PLC控制系统，使之集成了多种功能于一身，并取得良好经济效益。

　　二、工艺要求

　　真空包装机具有四种功能档位：封口、手动真空、自动真空和充气。四种功能由旋转开关进行切换，切换时要求能够立即终止正在进行的功能，内部寄存器和输出需要必须复位，再开始新的功能过程。设备设置一个脚踏开关由触发过程输入控制。

　　工艺过程描述如下：

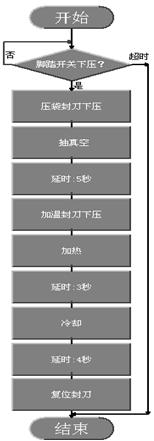

　　1、自动真空

　　2、充气过程

　　充气包括2个选择:充气1和充气2，由档位开关选择。
　　充气1过程是：真空－>充气（定时器1控制充气时间）－>封口。
　　充气2过程是：真空－>充气（定时器1控制充气时间）－>真空－>充气（定时器2控制充气时间）－>封口。

　　三、系统配置

　　 NA200系列PLC是真空包装机系统的控制核心，通过它控制的外围设备有真空泵、充气泵、加热电丝和位置检测开关等。

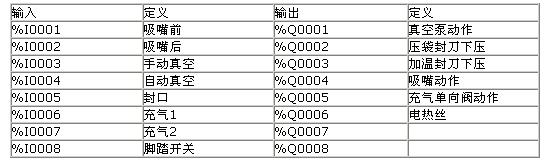

　　NA200系列PLC配置如下：

　　输入 定义 输出 定义

　　四、结束语

　　真空包装机电气控制系统由NA200系列PLC构成，与原先PLC构成的电气控制系统比较具有明显的优势，主要表现在通过简易人机代替了多个时间继电器，节省了PLC的IO点和避免了时间继电器容易损坏的问题，提高了设备的可靠性，产生了良好的经济效益。

　　在真空包装机中的应用表明，NA200系列PLC是一款性能价格比较高的小型可编程控制器，较适用于小型机械设备的电气控制系统，主要体现在以下几点：

　　1、价格低，能很好的控制设备成本。
　　2、具有简易的人机功能。
　　3、编程简单，电气工程师上手容易。
　　4、优异的在线编程和监控能力，非常实用于现场调试。
