一、锅炉系统概述：

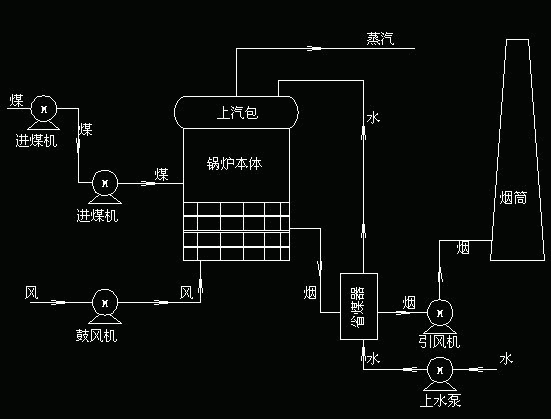

　　   锅炉的电气控制系统包括锅炉本体、鼓风系统、引风系统、进煤系统、输煤系统、除尘器系统、省煤器系统。结构框图如下：

　　二、系统结构：

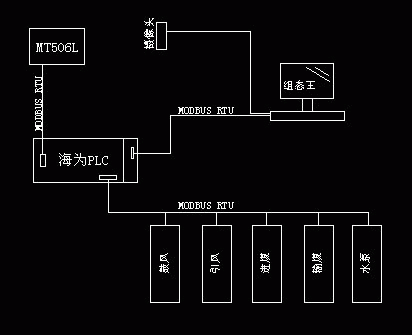

　　  控制系统以Haiwell（海为）PLC为核心元件，上位机由组太王6.50软件、视频监视卡组成

　　采用MT506L触摸屏、VFD-B/F系列变频器，利用Haiwell（海为）PLC的主机自带的RS485通讯端口控制5台变频器，完成鼓风机、引风机、进煤系统、输煤系统、水泵系统的控制，利用PLC的PORT1完成与MT506L的通讯，由于Haiwell（海为）PLC具有强大的通讯功能，可以非常方便的扩展通讯端口，利用扩展端口完成与上位机的通讯。

　　电气自动控制系统包括如下部分：

　　  1） 异常情况报警：高限报警、高高限报警、低限报警、低低限报警、锅炉超负荷报警、锅炉超压报警、变频器通讯质量报警、电动机接地、电动机缺相报警、电动机超载、变频温度过高报警等

　　2）过程参数测量：  沸上温度、沸下温度、沸中温度、燃尽室温度、旋风室温度、出气温度测量、进水温度测量、上水压力测量、上水流量测量、上汽包压力测量、上汽包液位测量、炉膛负压测量、引风负压测量、鼓风压力测量、蒸汽流量测量等

　　3）自动控制系统：

　　  上汽包液位控制、鼓风压力控制、引风负压控制等

　　4）电气系统

　　  鼓风机、引风机、进煤系统、输煤系统、水泵系统、除尘器控制系统

　　三、电气控制系统的特点：

　　由于系统采用了Haiwell（海为）PLC，具有编程简单、硬件系统稳定可靠、通讯功能强大，非常轻松地完成了PLC与变频器、人机屏、和上位机的通讯控制。
