一、客户需求
环保局和污水处理厂在进行污水排放管理的时候常常遇到以下问题：一是环保管理人员少，巡检周期比较长，不能随时掌握各企业污水排放的情况；二是排污费拖欠严重，排污单位不积极交纳费用。
为了解决上述问题，环保局和污水处理厂需要建立起一套“污水排放在线监测，污水监测数据采集传输系统”。系统建成后，环保局和污水处理厂可以实现两个目标，第一：在监控中心实时监测所辖各单位的污水排放情况，必要时可远程关闭排污阀门；第二：改变传统的收费模式，排污单位需要持IC卡到环保局交费，做到先交费后排污。
系统建设目标：
◆ 实时监测各企业排污口污水COD含量和污水排放量。
◆ 实时监测电动阀门的开、关状态。
◆ 远程控制电动阀门的开启和关闭。
◆ IC卡预付费充值管理，做到先交费后排污，欠费自动停止排污。
◆ 可设定污水COD上限值，COD监测数据越限时系统可自动停阀，停止排污。
◆ 远程监测现场监控设备的安防状态。
◆ 利用多样的图形展示手段，进行实时、历史数据的展示，达到直观、清晰的效果。
◆ 对采集链路、通讯网络进行诊断，使工作人员可随时了解系统通讯及数据传输状态。
◆ 具备实时数据、历史数据、报警数据的查询功能；现场设备在网络中断、网速过慢时将数据缓存，待恢复后实现断点续传，确保数据完整性。
二、解决方案
1、系统组成
污水排放远程监控系统由监控中心、通信网络、监控设备、计控设备四部分组成。
监测中心：由计算机、IC卡读写器、GPRS数据传输模块、污水排放远程监控系统软件组成。
通信网络：移动公司GPRS-VPN专网；非接触式IC卡。
监控设备：污水排放测控终端。
计控设备：电磁流量计、COD在线分析仪、电动阀。

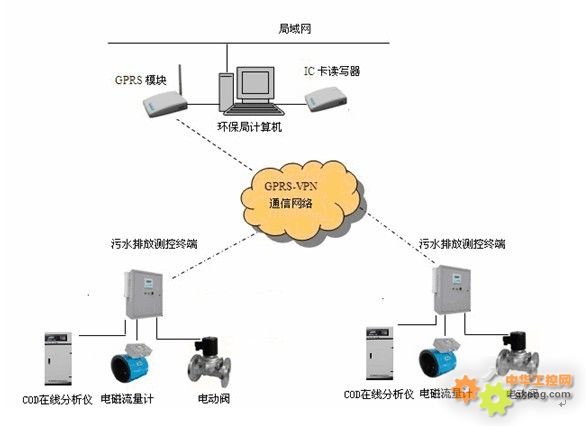

2、污水排放远程监控系统拓扑图
3、监测中心配置
3.1、监测中心设备主要由计算机、IC卡读写器、GPRS数据传输模块组成。GPRS数据传输模块和IC卡读写器与计算机之间使用串口线连接，计算机上安装操作系统软件、数据库软件、污水排放远程监控系统软件。
3.2、污水排放远程监控系统软件主要由开户业务、IC卡收费业务、报修管理、查询统计、信息告警、远程测控、权限管理等功能模块组成。
4、通信网络
移动公司提供GPRS网络平台，建立一个VPN专网，为各测控终端内使用的SIM数据卡绑定一个固定的IP地址，设置统一的接入点名称，监测数据只在VPN专网内部传输，系统的保密性、可靠性高。
平升公司生产的GPRS数据传输模块可以登陆中国移动公司的GPRS-VPN专网，在网络上传输数据。监测中心和每个测控终端中安装一个GPRS数据传输模块，安装VPN专网SIM卡后即可以实现一个或多个监控中心与各排污监测点的数据通信。
IC卡是排污费用的载体，是特殊的通信介质，本系统支持下列IC卡：
① FM11RF08非接触式IC卡；标准：ISO/IEC14443.2的TYPE-A协议；容量：1K×8BIT（ 厂商：上海复旦微电子股份有限公司）。
② S50非接触式IC卡；标准：ISO/IEC14443.2的TYPE-A协议；容量：1K×8BIT（ 厂商：飞利浦公司）。
③ 其它公司生产的兼容卡；符合ISO/IEC14443.2的TYPE-A协议标准的非接触式IC卡。
5、监控设备

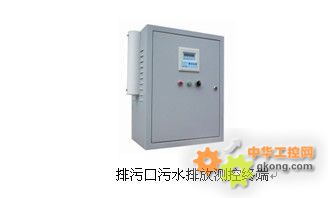

5.1、污水排放测控终端主要功能
◆ 采集COD在线分析仪和污水流量计输出的RS232/RS485串口信号或4~20mA摸拟量信号。
◆ 采集电动阀门的开到位、关到位状态。
◆ 就地显示污水COD含量和瞬时、累计污水排放量等实时监测数据。
◆ 远程控制电动阀门的开启和关闭。上位机监控软件发出开、关命令，测控终端完成控制操作。
◆ 支持IC卡充值管理功能，通过IC卡可对测控终端内控制器进行充值管理。监测点费用消耗完毕后，测控终端自动关闭电动阀门，停止排污。
◆ 支持设定污水COD上限值，COD监测数据越上限时测控终端自动停阀，停止排污
◆ 支持GPRS远程充值功能。
◆ 测控终端箱门被打开状况发生时，立即上报告警信息。
◆ 支持就地、远程设备维护。
◆ 支持扩展酸度、碱度、浊度、PH等监测功能。
◆ 根据监测环境，可选择室内型或室外型测控终端箱。
◆ 预留蓄电池接口，接入蓄电池后可实现断电报警功能。

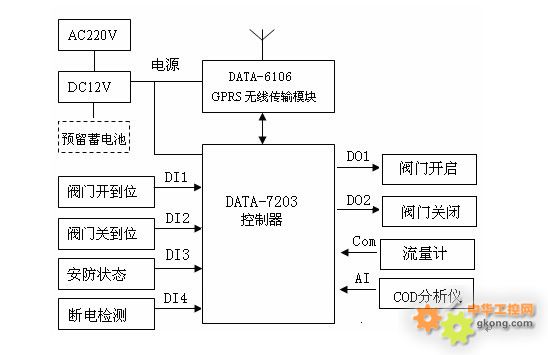

5.2、污水排放测控终端原理示意图
6、污水排放远程监控系统软件功能
管理功能：具备用户管理、排污管理、收费管理、巡检管理、报修管理等功能。
收费功能：支持IC卡预收费、GPRS远程充值；支持排污费阶梯价格设定。
数据显示和远程控制功能：通过监控软件实时显示各监测点的实时监测数据，并可通过监控软件发送控制命令，远程控制电动阀门的开启和关闭。
告警功能：接收现场设备报警信号并在监控软件中采用声音、图像、文字等多种方式提示报警信息。
查询、统计功能：监控管理系统软件可以查询历史监测数据，软件具备历史数据统计、分析功能。
扩展功能：监控管理系统软件具备良好的扩展功能，支持OPC接口，可实现与其他系统的互联互通。

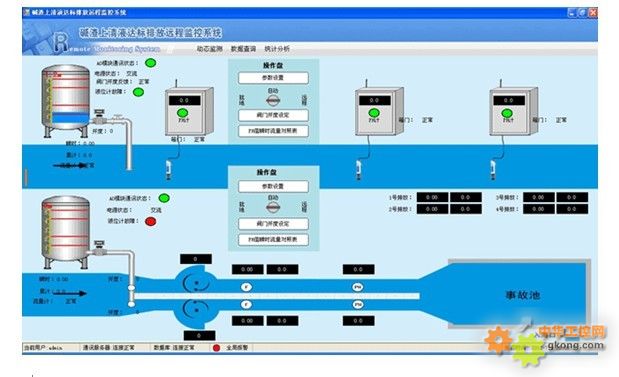

7、软件界面展示
|
