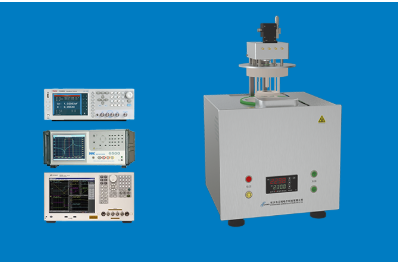

JKZC-ZKE4000型高温宽频阻抗分析仪

关键词：阻抗分析仪，介电常数，120MHZ，1000℃

JKZC-ZKE4000型压电阻抗分析仪具有 20 Hz 至 120 MHz 的频率范围，可在宽阻抗范围内提供出色的 0 045%（典型值）基本精度，并且内置 40 V 直流偏置源。等效电路分析功能支持 7 种不同的多参数模型，可帮助您仿真元器件的等效参数值。

一、产品应用：

1、无源元件：电容器、电感器、铁氧体磁珠、电阻器、变压器或晶体/陶瓷谐振器的阻抗测量

2、半导体元件：

3、变容二极管的CV特性分析

4、二极管、晶体管、放大器或 MEMS 的阻抗评估

5、其他元件：印刷电路板上元件的阻抗评估

6、介电材料：塑料、陶瓷和印刷电路板的介电常数和损耗角正切评估

7、磁性材料：铁氧体、非晶等磁性材料的磁导率和切线损耗评估

二、主要特点

1、5 种频率选件；20 Hz 至 10/20/30/50/120 MHz，可升级2、±0.08%（±0.045% 典型值）基本阻抗测量精度

3、25 m? 至 40 M? 宽阻抗测量范围（10% 测量精度范围）、4测量参数：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、复数 Z、复数 Y、Vac、Iac、Vdc、Idc

5、内置直流偏置源：0 V 至 ±40 V，0 A 至 ±100 mA

6、加快测量速度选件（选件 001。仅适用于 10M/20M/30M/50M 选件）

7、10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线

8、数据分析功能：等效电路分析、极限线测试

二、技术参数

测量参数：

1、测量温度：0-1000℃

1、阻抗参数|Z|、θz、|Y|、θy、Cp、Cs、Lp、Ls、Rp、Rs、D、Q、R、X、G、B、复数 Z、复数 Y

2、电平监测Vac、Iac、Vdc、Idc

3、测量端子

4、配置四端子对配置

5、连接器类型四个 BNC ( 阴头 ) 连接器。

6、选件 120: 利用 Keysight 42942A 端接适配器 (7 毫米端口 ) 或 42941A 阻抗探头 (SMA ( 阴头 ) 端口 ) 可转换

7、为单端口端子。

8、信号源特征

9、频率范围20 Hz 至 120 MHz ( 选件 120)

20 Hz 至 50 MHz ( 选件 050)

20 Hz 至 30 MHz ( 选件 030)20 Hz 至 20 MHz ( 选件 020)

20 Hz 至 10 MHz ( 选件 010)

10、分辨率1 mHz

11、精度

不使用选件 1E5 7 ppm ± 1 mHz

7 ppm ± 1 mHz ( 在 5 至 40°C 温度范围内 , 典型值 )

使用选件 1E5 1 ppm ± 1 mHz ( 在 5 至 40°C 温度范围内 )

稳定度

使用选件 1E5 ±0.5 ppm ( 在 5 至 40°C 温度范围内 , 典型值 )±0.5 ppm/ 年 ( 典型值 )

12、范围： RT-800 (max：1650)°C

13、控温精度：±0.25°C  ，升温斜率：10°C/min（可设定）

14、测试频率 : 10Hz~120MHz，加热方式：远近红外加热

冷却方式：水冷

输入电压：110~220V

样品尺寸：φ＜25mm，d＜4mm

电极材料：铂金

15、夹具辅助材料：99氧化铝陶瓷

16、绝缘材料：99氧化铝陶瓷

17、测试功能：介电温谱、频谱

数据传输：4个USB接口
设备尺寸：600x500x350mm
