德国菲尼克斯PHYNIX涂层测厚仪：
全系列型号详细对比与场景化探头选型指南
在上一期文章中，我们详细介绍了德国菲尼克斯PHYNIX的品牌历史、测量原理和核心技术参数。今天，我们将深入PHYNIX的产品矩阵，带来**全系列型号详细对比**，以及**如何根据您的具体应用场景选择最合适的探头配置**。
无论您是电镀厂、喷涂车间、PCB制造、航空航天还是重防腐工程，这篇文章都将帮助您精准选型，避免“买错型号、测不准数据”的尴尬。

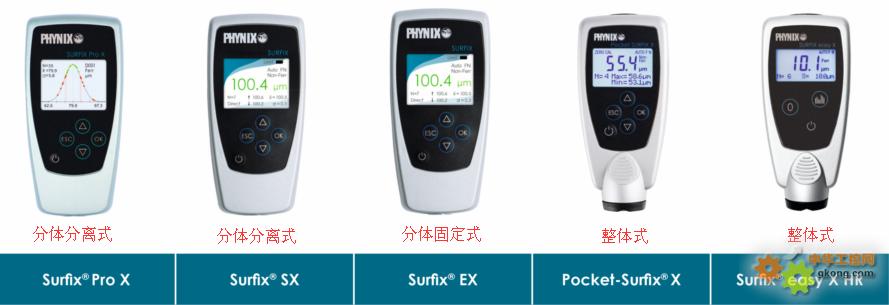

PHYNIX涂层测厚仪产品线以“模块化主机平台+专业化探头生态”为核心设计理念，分为四大系列，定位各有不同：
|
对比维度
|
Easy系列
|
EX系列
|
SX系列
|
Pro X系列
|
|
产品定位
|
入门级·
经济可靠
|
基础级·
任务明确
|
智能级·
战略核心
|
旗舰级·
数据驱动
|
|
探头连接方式
|
集成式
外置固定
|
固定探头，
不可更换
|
可拔插更换.
支持所有PHYNIX探头
|
可拔插更换.
支持所有PHYNIX探头
|
|
测量范围
|
0-3000μm（固定）
|
0-1500μm
（固定）
|
取决于所选探头（0-200μm 至 0-10mm）
|
取决于所选探头（0-200μm 至 0-10mm）
|
|
测量精度
|
±(3μm+5%读数)
|
±(1μm+1%读数)
|
±(1μm+1%读数)
|
±(1μm+1%读数)
|
|
数据存储
|
无
|
2000个测量值
|
1000-2000个测量值
|
100,000个测量值
|
|
数据传输
|
无
|
USB 2.0
|
USB 2.0
|
蓝牙4.0 + USB
|
|
统计功能
|
无
|
|基础统计
|
完整统计
|
*高级统计（CPK/SPC/趋势图）
|
|
连续测量模式
|
无
|
无
|
有（扫描模式）
|
有（扫描模式）
|
|
显示屏
|
LCD
|
高分辨率彩屏
|
高分辨率彩屏
|
高分辨率彩屏
|
|
防护等级
|
IP52
|
IP52
|
IP52
|
IP52
|
|
适用场景
|
现场快速抽检
|
标准化产线检测
|
多任务、多探头通用
|
验室、研发、适航追溯
|
一句话总结选主机：
|
您的需求
|
首选系列
|
|
预算紧凑，任务固定，开机即测
|
Easy系列
|
|
单一产线，需要统计功能，追求性价比
|
EX系列
|
|
需要测量多种基材/多种涂层，未来可能扩展任务
|
SX系列 ★推荐
|
|
海量数据，高级统计，蓝牙传输，适航追溯
|
Pro X系列
|

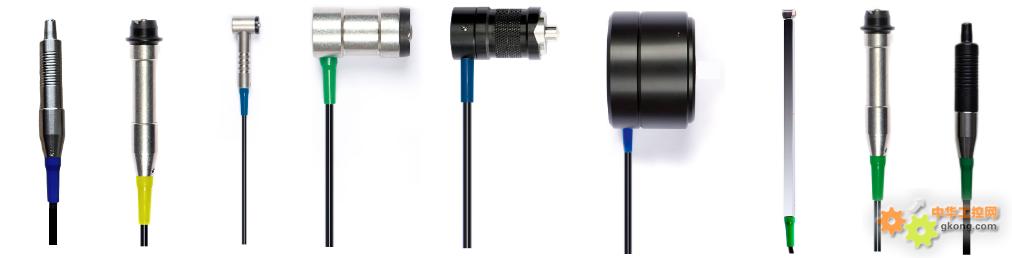

二、探头生态系统全系列对比
PHYNIX的探头不是配件，而是解决方案的核心。所有标准探头均配备**碳化钨硬质合金耐磨测芯**，确保超长使用寿命。
2.1 标准探头系列（日常测量首选）
|
探头型号
|
测量原理
|
测量范围
|
精度（箔校准)
|
分辨率
|
适用场景
|
|
F1.5
|
磁感应
|
0-1500μm
|
±(1μm+1%读数
|
0.1μm
|
钢铁基材通用
|
|
N1.5
|
电涡流
|
0-1500μm
|
±(1μm+1%读数
|
0.1μm
|
非铁金属通用
|
|
FN1.5
|
双用自动识别
|
0-1500μm
|
±(1μm+1%读数
|
0.1μm
|
通用型，铁/铝自动切换
|
2.2 高精度探头系列（薄涂层专用）
|
探头型号
|
测量原理
|
测量范围
|
精度
|
探头特点
|
适用场景
|
|
FN0.2
|
双用
|
0-200μm
|
±(0.7μm+1%读数)
|
标准尺寸
|
薄涂层高精度测量
|
|
F0.2
|
磁感应
|
0-200μm
|
±(0.7μm+1%读数)
|
标准尺寸
|
钢铁基材薄涂层
|
|
N0.5A
|
电涡流
|
0-500μm
|
±(0.7μm+1%读数)
|
探头端直径6mm
|
微小工件、精密电子
|
?? **高精度探头的价值**：以测量20μm薄涂层为例，F10探头（测量范围10mm）的测量误差可能达到±25%，而FN0.2探头的误差仅为±3.5%。**选择匹配量程的探头，精度可提升7倍以上。**
2.3 特殊应用探头系列（“难测”场景专用）
|
探头型号
|
类型
|
测量范围
|
精度
|
外形特点
|
核心应用场景
|
|
FN1.5/90°
|
微型直角探头
|
0-1500μm
|
±(1μm+1%读数)
|
Ø8mm×170mm
|
管道内壁、深孔、折弯边缘
|
|
FN1.5R
|
直角探头
|
0-1500μm
|
±(1μm+1%读数)
|
14×24×24mm
|
微小螺丝、精密电子元件、凹槽
|
|
N1.5(配9mm帽)
|
小直径探头
|
0-1500μm
|
±(1μm+1%读数)
|
Ø9mm×83mm
|
PCB焊盘、狭窄区域、高密度元件
|
|
FN3.5
|
大量程探头
|
F:0-3500μm / N:0-3000μm
|
±(2μm+1%读数)
|
Ø25×47mm
|
重防腐涂层、厚浆型涂层
|
|
F10
|
超大量程探头
|
0-10mm
|
±(3μm+1%读数)
|
Ø25×47mm
|
极厚涂层、橡胶衬里、复合材料
|
2.4 高温测量解决方案
|
配件名称
|
适用温度范围
|
适用探头
|
典型场景
|
|
热测量脚（标准）
|
–15℃ 至 150℃
|
FN1.5/F1.5/N1.5
|
烘烤后涂层、热喷涂
|
|
高温脚
|
15℃ 至 300℃
|
FN1.5/F1.5（≤1000μm）
|
高温工艺线检测
|
三、场景化探头选型指南（速查表）
根据您的具体应用场景，以下是最佳配置推荐：
|
应用场景
|
推荐主机
|
推荐探头
|
选型理由
|
|
汽车漆面检测
（铁车身+铝车身混线）
|
SX系列
|
FN1.5
|
两用自动识别，无需手动切换探头
|
|
电镀锌/镀铬层
（钢铁基体，5-15μm)
|
SX-F
|
F0.2
|
高精度测量薄镀层
|
|
PCB三防漆/绿油
（铜基板，高密度焊盘）
|
SX-N
|
N1.5(9mm帽)
/ N0.5A
|
小直径探头应对密集元件区
|
|
船舶重防腐涂层
（2-3mm厚浆）
|
SX系列
|
FN3.5
|
加大量程，两用灵活
|
|
管道内壁防腐层
|
SX系列
|
FN1.5/90°直角探头
FN1.5R/F1,5R
|
直角探头可伸入管道内壁
|
|
阳极氧化膜厚度
（铝型材，5-25μm）
|
SX-N
|
N1.5/N0.5A
|
纯非铁基体，高精度
|
|
高温烘烤后涂层
（150-300℃）
|
SX系列
|
FN1.5 + 高温脚
|
高温测量专用配置
|
|
橡胶衬里/复合材料
（>3.5mm）
|
SX系列
|
F10
|
10mm超大量程
|
|
微小紧固件电镀
(螺丝、螺母）
|
SX-F
|
F0.5A / 配合测试工作台
|
微型探头+测试台实现精准定位
|
|
粗糙表面（喷砂面）测量
|
SX系列
|
FN1.5 + 双箔校准
|
特殊校准方法消除粗糙度影响
|
|
实验室/研发/适航追溯
|
Pro X系列
|
按需选择
|
10万点存储，CPK分析，蓝牙传输
|
四、特殊场景选型深度解析
场景一：薄涂层高精度测量（<100μm）
**挑战**：薄涂层对测量精度要求极高，普通大量程探头误差可达±25%。
**解决方案**：选择**FN0.2**或**F0.2**高精度探头（测量范围0-200μm，精度±0.7μm+1%）。
?? **专家建议**：测量薄涂层时，建议进行单点或双点校准，并将探头缓慢、小心地置于测试样本上，每次尽量固定在同一位置，可获得更小标准偏差的重复测量值。
场景二：粗糙表面（喷砂面）涂层测量
**挑战**：粗糙表面会导致磁通线长度变化，使读数显著偏高。
**解决方案**：采用“**归零校正法**”（适用于Rz<20μm）或“**四步法**”（适用于Rz>20μm），在未涂层的粗糙表面进行校准。
?? **专家提示**：当涂层厚度超过约300μm时，粗糙度的影响可忽略不计，无需采用特殊校正方法。
场景三：多层涂层分离测量（如钢+锌+油漆）
**挑战**：需要无损测出每一层的厚度。
**解决方案**：
1. **N模式**（涡流法）：测量锌层上的**油漆厚度**
2. **F模式**（磁感应法）：测量**油漆+锌层的总厚度**
3. **差值计算**：总厚度 - 油漆厚度 = 锌层厚度
?? **专家提示**：锌涂层厚度应大于25μm，以确保测量漆膜厚度时未出现显著误差。
场景四：微小工件测量（螺钉头、垫圈、小圆柱）
**挑战**：工件尺寸小于标准几何极限，人工测量难以精准。
**解决方案**：
1. 使用**微型探头**（如N0.5A，探头端直径6mm）
2. 配合**PHYNIX探头导向器（测试工作台）** 实现精准定位
3. 必要时将小工件**置于较大铁件表面**或**嵌入较大铁制部件**中，人工放大磁场
场景五：高温表面测量（烘烤后、热喷涂）
**挑战**：高温会改变基材的磁导率和电导率，导致测量误差。
**解决方案**：选用**热测量脚（150℃）** 或**高温脚（300℃）**，探头应保持原位直至听到声学信号（最长0.5秒），每次测量间隔约5秒以确保探头尖端冷却。
?? **专家提示**：Surfix®系列探头使用标准探头测量时，即使在高温表面也不需要进行额外校准，因为传感器对渗透性和导电性变化不敏感。
五、选型决策树（三步定位法）
第一步：确定基材类型
├── 钢铁为主 → F型磁感应
├── 铝/铜/不锈钢为主 → N型电涡流
└── 混合基材/不确定 → FN型双用 ★推荐
第二步：确定测量范围
├── ≤200μm → 高精度探头（FN0.2/F0.2/N0.5A）
├── 200-1500μm → 标准量程（1.5系列）
├── 1500-3500μm → 大量程探头（FN3.5/F3.5）
└── ≥3500μm → 超大量程探头（F10）
第三步：评估测量场景复杂度
├── 平面/规则表面 → 标准直探头
├── 深孔/管道内壁 → 直角探头（1.5/90°）
├── 微小工件/密集元件 → 微型探头（N0.5A/FN1.5R）
├── PCB焊盘/狭窄区域 → 小直径探头（9mm帽）
├── 高温工件 → 高温帽选件（150℃/300℃）
└── 粗糙表面 → 标准探头 + 特殊校准方法
最终：选择主机平台
├── 预算紧凑，任务固定 → Easy/EX系列
├── 需要灵活性，未来可能换任务 → SX系列 ★推荐
└── 海量数据，高级统计要求 → Pro X系列
```
六、选型避坑指南
? 常见选型错误：
|
错误
|
后果
|
正确做法
|
|
用F探头测铝材
|
无法测量
|
需要N型或FN型探头
|
|
用N探头测钢铁
|
无法测量
|
需要F型或FN型探头
|
|
用1500μm探头测3mm厚涂层
|
超出量程，无法测量
|
需要FN3.5或F10
|
|
用标准探头测管道内壁
|
探头伸不进去
|
需要直角探头
|
|
高温表面直接测量
|
损坏探头
|
需要高温帽配件
|
|
用F10测20μm薄涂层
|
误差高达±25%
|
需要FN0.2高精度探头
|
|
粗糙表面不校正直接测
|
读数显著偏高
|
需要归零校正或四步法
|
? 选型黄金法则：
1. **量程匹配**：探头的测量范围应略大于预期涂层厚度，但不宜过大（薄涂层选高精度探头）
2. **基材匹配**：铁基选F，非铁基选N，混合基选FN
3. **场景匹配**：特殊形状选特殊探头，标准形状选标准探头
4. **精度匹配**：薄涂层选高精度，厚涂层选大量程
5. **预算匹配**：单一任务选EX，多任务选SX，高端需求选Pro X
七、探头技术参数完整汇总表
|
探头型号
|
类型
|
测量范围
|
箔校准精度
|
零校准精度
|
尺寸
|
重量
|
|
FN0.2
|
两用
|
0-200μm
|
±(0.7μm+1%)
|
±(0.7μm+1.5%)
|
Ø14×83mm
|
70g
|
|
F0.2
|
磁感
|
0-200μm
|
±(0.7μm+1%)
|
±(0.7μm+1%)
|
Ø14×83mm
|
70g
|
|
FN1.5
|
两用
|
0-1500μm
|
±(1.0μm+1%)
|
±(1.0μm+1%)
|
Ø14×83mm
|
70g
|
|
F1.5
|
磁感
|
0-1500μm
|
±(1.0μm+1%)
|
±(1.0μm+1%)
|
Ø14×83mm
|
70g
|
|
N1.5
|
涡流
|
0-1500μm
|
±(1.0μm+1%)
|
±(1.0μm+1%)
|
Ø14×83mm
|
70g
|
|
N0.5A
|
涡流微型
|
0-500μm
|
±(0.7μm+1%)
|
±(0.7μm+1%)
|
探头端Ø6mm
|
70g
|
|
FN1.5R
|
两用直角
|
0-1500μm
|
±(1.0μm+1%)
|
±(1.0μm+2%)
|
14×24×24mm
|
90g
|
|
FN1.5/90°
|
两用直角
|
0-1500μm
|
±(1.0μm+1%)
|
±(1.0μm+2%)
|
Ø8×170mm
|
90g
|
|
FN3.5
|
两用加量程
|
F:3500μm/N:3000μm
|
±(2.0μm+1%)
|
±(2.0μm+2%) |
|
Ø25×47mm
|
105g
|
|
F3.5
|
磁感加量程
|
F:3500μm
|
±(2.0μm+1%)
|
±(2.0μm+2%)
|
Ø25×47mm
|
105g
|
|
F10
|
磁感加量程
|
0-10mm
|
±(3.0μm+1%)
|
±(5.0μm+2%)
|
Ø25×47mm
|
85g
|
八、核心总结
|
您的核心需求
|
推荐配置
|
|
一机多用，铁铝通吃
|
SX系列 + FN1.5探头
|
|
薄涂层高精度
|
SX系列 + FN0.2/F0.2/N0.5A
|
|
厚涂层/重防腐
|
SX系列 + FN3.5/F10
|
|
管道/深孔/内壁
|
SX系列 + 1.5/90°直角探头
|
|
PCB/微小元件
|
SX-N + N1.5(9mm帽)/N0.5A
|
|
高温测量
|
SX系列 + FN1.5 + 高温脚
|
|
实验室/数据追溯
|
Pro X系列 + 按需选探头
|
|
预算有限/单一任务
|
Easy系列
|
下一期预告
下一篇我们将带来**PHYNIX实机操作演示全流程**，包括：
- 开机校准步骤（零校准、箔校准、工作校准）
- 实际测量演示（铁/铝自动识别、多点测量）
- 数据导出至Excel全流程
- 常见问题与故障排查
敬请关注！
