一、核心功能与原理

磁吸固定

在治具底座内嵌入永磁铁或电磁铁，FPC通过覆盖磁性材料的载板（如磁性钢片）吸附固定。

优势：无需物理压扣或胶粘，避免损伤FPC脆弱表面。

***

治具表面设计有定位销或光学对位标记，确保FPC与加工设备（如贴片机、检测仪）对位。

二、核心结构组成

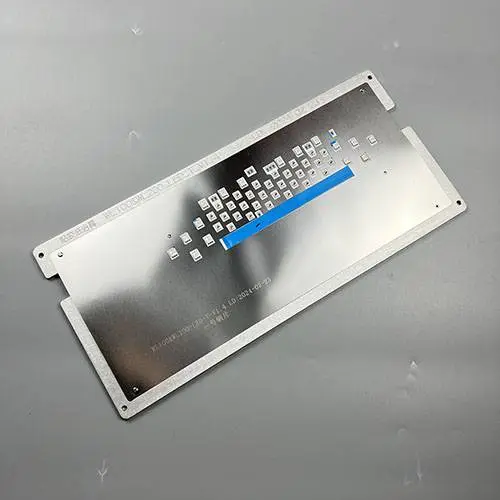

组件作用磁性底座内置磁铁阵列，提供均匀吸附力。可换载板表面贴附磁性材料，承载FPC；可针对不同FPC型号快速更换。定位系统包含定位孔、PIN针或视觉标记，确保FPC位置精度（±0.05mm）。避空槽设计避开FPC上的金手指、元器件等凸起部位，防止压伤。隔热层（可选）在回流焊治具中阻隔高温，保护磁铁性能。

三、关键应用场景

SMT贴片

在贴装电子元件时固定柔性电路板，防止高温变形。

FPC检测

用于AOI（自动光学检测）或电性测试，确保测试稳定性。

激光加工

精密切割/钻孔时保持FPC平整无位移。

摄像头模组组装

固定手机/车载摄像头的柔性排线，避免折痕。

四、对比传统治具的优势

特性磁性治具机械压合治具固定方式磁力吸附，零接触螺丝/卡扣物理压紧损伤风险极低（无压痕）可能压伤FPC或元件换线效率3秒更换载板需拆卸重调，耗时5分钟以上适用性兼容异形、薄型FPC对复杂结构适配性差五、选型关键参数

磁力强度：通常为3000~6000 Gauss（需平衡吸附力与易取放性）。

温度耐受：电磁铁治具需支持回流焊高温（260℃）。

平面度：载板平整度≤0.1mm，防止FPC翘曲。

定制化：根据FPC形状、焊盘位置设计避空和支撑点。
