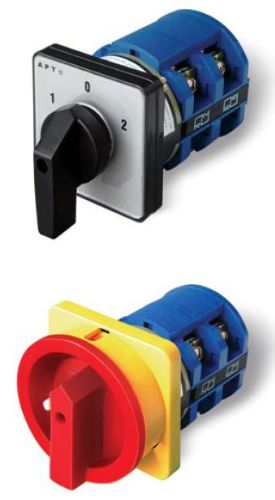

LW39-63系列万能转换开关稳重大方，开关触点容量大，适用于交流50-60Hz，电压690V及以下，直流440V以以下的电路中作电路的接通、分断和转换对单台电动机的起动、加速、控制和停止之用。亦可在大容量控制电路中作为电器控制的转换和配电设备的远距离控制之用。
■微板采用进口材料和国外同类产品技术制作，美观耐用，达到国际水准，可根据不同的客户需要，雕刻特殊的字符文字；
■壳体采用阻燃PBT，耐热、自熄；
■电气性能更可靠,性价比高；
■定位角度有30°、60°、90°，一周共有12个位置；
■开关触点容量大，约定发热电流为63A；
■拥有了普通型，带锁型，安全型等多种功能 。 |
|
GB/T14048.1—2000GB14048.3—2002GB14048.5—2001
海拔高度不超过2000米
环境温度-25℃——+55℃
空气相对湿度不超过90%
安装类别Ⅲ
污染等级3级
额定绝缘电压UiAC690V约定发热电流 lth:63A 机械寿命： 30万次 |
 |
各种使用类别的额定工作电流值
|
使用类别 |
额定工作电压V |
|
380 |
220 |
110 |
60 |
48 |
|
AC |
|
AC-15 |
7 |
16 |
— |
— |
— |
|
AC-21 |
63 |
63 |
63 |
— |
— |
|
AC-3 |
30 |
— |
— |
— |
— |
|
AC-4 |
12 |
— |
— |
— |
— | |
|
注：接点表编号由从做开始的各个操作位置接通触点数量的数字排列。 |
|
表1基本型号的定位特征代号
| 特征代号 |
手柄操作位置 |
| 自复式 |
A |
0°←30° |
| B |
-30°→0°←30° |
| 定位式 |
C |
0° 60° |
| D |
60° 0° 60° |
| E |
-90° -30° 30° 90° |
| F |
-120° -60° 0° 60° 120° |
| G |
-120° -60° 0° 60° 120°180° |
| GT |
-120° -60° 0° 60° 120°180° 无限位 注（1） |
| R |
-30°30° |
| S |
-90° 0° 90° |
| T |
-90° 0° 90°180° |
| TT |
-90° 0° 90°180° 无限位 | |
|
|
|
表2 操作电动机的用途特征代号
| 用途 |
直接启动鼠笼式电动机 |
正反向起动鼠笼式电动机 |
双速电动机直接起动和变速 |
星三角起动鼠笼电动机 |
| 特征代号 |
Q |
N |
S |
XS | |
|
|
|
开关用4个M4×18沉头螺钉组,安装在厚度1~4mm的锅板或足够强度的塑料板上。开关的外形尺寸和安装尺寸
| 面板安装 |
开关型号 |
外型尺寸 |
安装尺寸 |
|
A型塑料受柄
一般方形面板 |
LW39-63面板安装形式代号
黑色手柄不标志，红色手柄标Ar |
 |
 |
|
G型塑料受柄
安全型面板 |
LW39-63/G面板安装形式代号
黑色手柄标Gk，红色 | |
