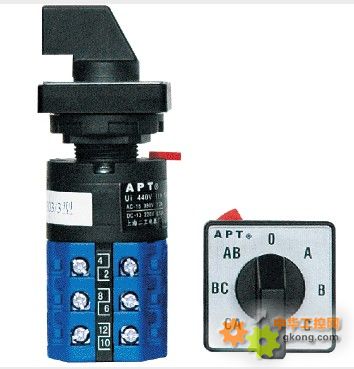

LW39-10系列万能转换开关体积小，性能可靠，功能强大，安装方便。LW39-10系列万能转换开关适用于交流50－60HZ，电压440V及以下;直流220V及以下的电气设备与数控程控机床设备等控制回路中作控制、转换、信号、程序选择，照明和电气测量仪表的转换之用。
■单孔安装，中心一个φ16mm或φ22mm圆孔进行安装，可以和按钮配置在一起安装；
■安装方便，转换开关由安装头和开关基体二部分组成，二个部分用快速连接锁定机构进行连接。安装时，先把安装头装好，然后把开关基体插上快速锁定即可； |
 |
■外形小而美观，面板尺寸30×30，徽板底色呈金属条纹光泽，标志清晰漂亮；
■触点镀金，提高开关接触可靠性；
■组合样式多，约定发热电流10A；
■定位操作角度30°、45°、60°、90°，自复操作角度30°，定位位置2-12个位置；触头数量多达16个；
■防护等级IP65。 |
|
LW39-10系列万能转换开关符合GB/T14048.1 GB14048.5 IEC60947-3 IEC337-1 VCE0660 |
|
|
海拔高度不超过2000米
环境温度－25℃－55℃
空气相对湿度不超过90％
安装类别II
污染等级3级 |
|
1、基本型号含义
|
|
2、专用型号含义
| 专门用途代号 |
| 用途 |
电压转换测量 |
| 有零位三相相电压 |
有零位三相线电压 |
无零位三相相电压 |
无零位三相线电压 |
有零位三相相电压三相线电压 |
| 用途代号 |
YH1 |
YH2 |
YH3 |
YH4 |
YH5 |
| 用途 |
电流转换测量 |
| 两个互感器有零位三相电流 |
三个互感器三相四线电流 |
三个互感器有零位三相电流 |
| 用途代号 |
LH1 |
LH2 |
LH3 | |
| 定位特征代号 |
手柄操作位置 |
| 自复式 |
A |
0°←30°（注1） |
| B |
30°→0°←30° |
| 定位式 |
C |
0° 45° |
| D |
－45° 0° 45° |
| E |
－45° 0° 45° 90° |
| F |
-90° －45° 0° 45° 90° |
| G |
-90° －45° 0° 45° 90° 135° |
| V |
-90° －45° 0° 45° 90° 135° 180° |
| U |
-90° －45° 0° 45° 90° 135° 180° 225° |
| UT |
-90° －45° 0° 45° 90° 135° 180° 225° 无限位（注2） |
| R |
－30° 30° |
| RA |
－90° 0° |
| RE |
0° 90° |
| S |
－90° 0° 90° |
| T |
－90° 0° 90° 180° |
| TT |
－90° 0° 90° 180°无限位 |
注（1）“←30°”表示把手柄操作到30位置时，手柄能自动复位到原来的位置。
注（2）“无限位°”表示开关没有装限们装置，手柄可以任意旋转到各位位置。 |
|
|
| 项目 |
LW39-10型 |
| 额定绝缘电压Ui |
440V |
| 约定发热是流lth |
10A |
| 额定工作电流 |
交流 |
AC-21阻性负载 |
380V |
10A |
| AC－15感性负载COSφ＝0.4 |
380V |
1.2A |
220V
|
2A |
| 110V |
3A |
| 直流 |
DC 21阻性负载
|
220V |
0.24A |
| 110V |
0.56A |
DC-13感性负载T0.95＝300ms
|
220V |
0.12 | |
