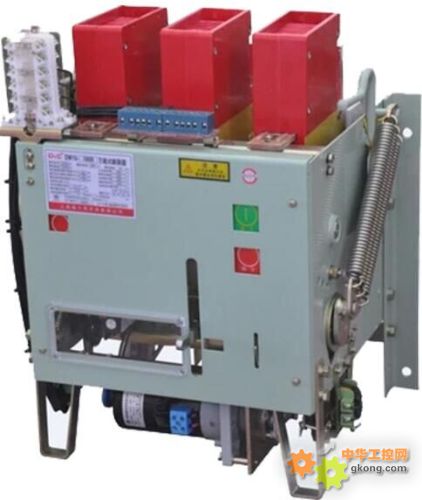

DW15万能式断路器

一：型号及含义

二：结构特征

1.DW15-200、DW15-400、DW15-630万能式断路器

DW15万能式断路器为立体布置形式，触头系统、快速电磁铁、左右侧面板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面。有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流电压变换器套在母线上。欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。

2.DW15-1000、1600、2500、4000万能式断路器

该断路器为立体式布置形式、触头系统，操作机构均安装在铁制框架上。上部有灭弧系统，右面装有操作机构。“通”、“断”指示及手动“合”“分”按钮。左侧面装有分励脱扣器、欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。

3.DW15C低压抽屉式断路器

该产品由断路器本体(经改装的DW15)和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头，接地触头支承导轨等。抽屉座由左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。正下方由操作手柄、螺杆等组成推拉操作机构。

具体的型号类别如下表：

三：产品特性

1.本系列产品的额定绝缘电压等于相应的额定工作电压值。

2.断路器的基本参数DW15C-200、400、630～DW15-200、400、630相同

3.断路器的脱扣器，释能电磁铁线圈及控制箱的额定电压

四：外形及安装尺寸

DW15-200~630A外型尺寸图（正面操作）           DW-200~630A外型尺寸图（侧面操作）           DW-200~630A安装尺寸图

DW15-1000~1500A外型尺寸及安装尺寸图                                                                主电路进出线段尺寸

DW15-2500A断路器外型尺寸及安装尺寸图                                                    DW15-4000A外型尺寸及安装尺寸图

如果希望了解DW15万能式断路器的更多信息，如接线图，价格，说明书，维修相关。请联系我们。
