产品简及原理

   超声波明渠流量计是一种高精度的利用超声波测量文丘里渠或巴歇尔槽的流量仪表,它测量声波在接触到渠道水面后反射回来的时间,然后根据公式计算出渠道的流量,它能提供流量输出,显示流速和总流量.

产品特点

Ø 内置多种算法,适合各种标准水堰

Ø 4~20 MA隔离电流输出,可选现场总线

Ø 接口：RS232、RS485

Ø 控制继电器输出,报警继电器输出

产品应用

水及污水处理；泵房、集水井、生化反应池、沉淀池等：电力、矿山；浆池、煤浆池、黄油储罐、堆料场或部分移动设备控制等；食品工业：酒厂、粮仓、食品材料装盛槽罐等；控制系统配套使用

标准配置

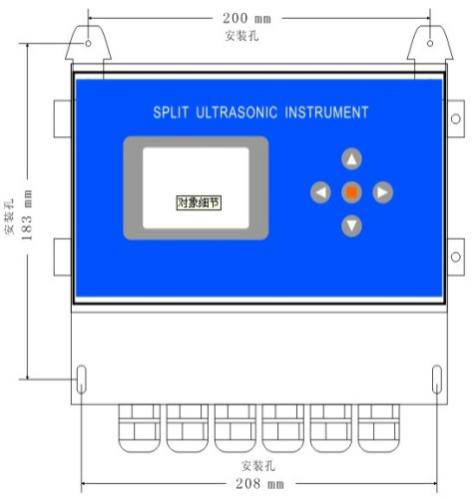

1、壁挂式主机；

2、超声波探头；

3、信号电缆；

4、标准巴歇尔槽

安装方式

 【明渠污水流量计安装步骤】

第一步：巴歇尔槽放入明渠中，保持槽子水平，巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。

第二步：在巴歇尔槽左右用混凝土浇灌固定。为保证槽子不变形，大槽子（10#以上）内部要有支撑，或者两侧用轻质材料填充，再浇灌混凝土，保证槽子不凸出。水流必须全部从巴歇尔槽经过。巴歇尔槽安装一定是要水平。如果槽子距渠道距离过大，用砖垒砌使槽子和砖距离始终保持50-100毫米，然后用水泥砂浆填满。

1、安装巴歇尔槽，或者其他测流槽、堰（无喉道槽、矩形槽、三角堰等）；

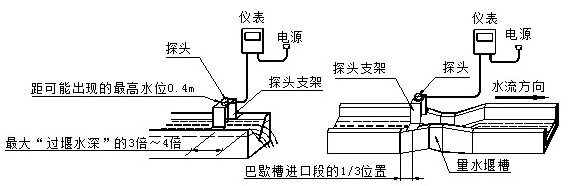

2、将超声波探头固定在测流槽支架上。如果是巴歇尔槽，支架位置应该在收缩段的1/3处；一般的三角堰、矩形堰要安装在堰板上游，距离堰板相当于最大过堰水深的3倍～4倍（最大过堰水深是指，流量刚好等于零时液位为零，流量增到最大时对应的液位），支架高度40cm；如下图

3、超声波探头必须牢靠固定在支架上，不能活动。如果探头不稳定有松动，水位基准点就变化了，影响测量的准确度。探头要垂直对准水面，不能歪斜。

4、超声波明渠流量计首次使用需设置探头安装高度。
