系列名

TID58系列

TID50系列

TID70系列

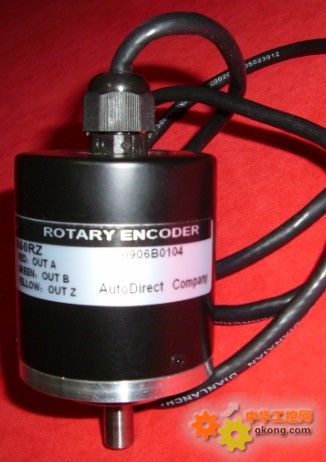

外观

（基本型）

Φ58×53mm

轴径：Φ6mm-Φ12mm

空心：Φ10、12、14mm

Φ50×50mm

轴径：Φ5mm-Φ10mm

Φ78×60mm

轴径：Φ10mm-Φ15mm

特点

l 主轴与中空型选择

l 适合各种环境的保护构造

l 分辨范围宽

l 坚固的宽范围贯通轴径

l 2米电缆或工业接插件

l 前后夹紧可选安装

l 外径Φ50mm小体积轴径Φ8mm

l 耐冲击振动的金属光栅

l 5~30V宽电压范围

l 推拉输出易于延长电缆

l 轴荷重力强，寿命长

l 高速应答（100kHz）

l 分辨范围宽。

l 使用温度范围-20~+80℃

l 防尘防滴型

l 推拉输出易于延长电缆

分辩率

1~10000（脉冲/转）

5~1000（脉冲/转）

5~5000（脉冲/转）

输出信号

形式

A•B二相+Z相

A•B二相+Z相

A•B二相+Z相

最高

响应频率

100kHz

100kHz

100kHz

允许

最高转速

6000rpm

5000rpm

5000rpm

电源电压

4.75~30VDC

TID50□：4.75~30VDC

TID50□V：5VDC±5%

TID70□：4.75~30VDC

TID70□V：5VDC±5%

输出形式

推拉输出

电压输出

带部分负载短路保护回路

线驱动输出

推拉输出

电压输出

带部分负载短路保护回路

线驱动输出

推拉输出

电压输出

带部分负载短路保护回路

线驱动输出

荷重

径向

50N

50N

100N

轴向

30N

30N

50N

起动转矩

防尘型：0.003N•m以下

防尘防滴型：0.05N•m以下

0.001N•m以下防尘型：0.003N•m以下

防尘防滴型：0.05N•m以下

0.1N•m以下

保护构造

IP65：防尘防滴型

IP50：防尘型

IP65：防尘防滴型

IP65：防尘防滴型

使用环境温度

-20~+80℃

-20~+80℃

-20~+80℃
