通告
CAM350® 10.0 版本
CAM350 10.0 版本计划于2008年上半年发布. 10.0 版本代表了CAM350 软件新的里程碑. 我们非常激动地期望把新的 CAM350软件介绍给我们的当前客户和整个的 PCB 市场. 现在就请了解一些细节, 因为发布日期越来越近了.
下面是 10.0 版本中包含的一些新特性和新功能的概况:
• 集成 BluePrint-PCB
• 升级并更新 GUI
• 和 Expedition® 的交叉探测
• 新特性: Project Explorer, 支持更长的名称, Flip Panel 功能
• 几个功能和使用方面的增强: Netlist, Streams, 其它...

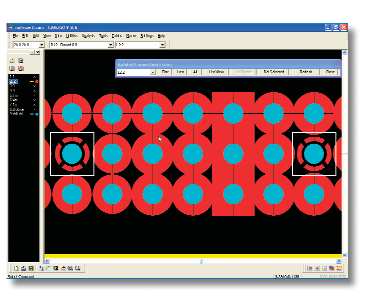

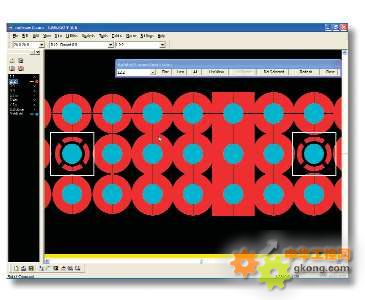

您是否知道 CAM350有一个非常强大的DFM 工具?
在 CAM350 9.0 版本中, 增加了 Streams RC功能, 它是一个在 CAM350 中执行 ”设计分析”的新方法. Streams RC 允许用户在一次检查中运行 ”设计规则检查(DRC)”, “可生产性检查(DFF, DFM)”, 以及”比较网表” 这几项检查. 这样, 用户可以创建, 保存和调用多个“Streams”,也可以基于设计工艺, 和/或生产能力, 再次使用它们. 在高工艺要求的区域运行不同的分析, 比如 BGA 或者 Wire Bond, 在设计的其它区域运行标准分析, 都可以在一个“Stream” 中实现.用户可以自由地定义多个分析区域. 通过结果图表, 可以快速地校验错误. 也可以标注出错误, 给设计组中的所有用户查看. DownStream 提供了免费的数据库查看软件 CAMvu, 可以用于查看这些错误. 允许大的设计组来共享这些结果, 不需要每个用户都有一个 CAM350 license. 和PADS, Allegro, 以及 Expedition (很快就会有)之间的交叉探测, 允许用户在他们的 CAD 系统中查看这些错误, 并且改正这些错误. 从而不需要依赖装配工人来修改他们的数据.现在就可以访问我们的网站来获取更多的信息或者申请试用版.
BLUEPRINT-PCB 1.8 版本
最新的 BluePrint 版本中添加了 ODB++ 接口到 Altium® Designer. 和其它许多增强点一样, 也提高了 BluePrint’s 的易用性和稳定性. 这意味着BluePrint 已经具有了和所有主要的 PCB CAD 系统的接口, 并且完成了DownStream 覆盖市场的策略. 其它还包括:
Altium Designer 接口: 支持导入 Altium Designer 6.7 版本以及更新版本的功能, 允许用户导入 Altium ODB++ 文件到 BluePrint-PCB 中. PCB 文件中使用的 CAD 数据和属性, 都会通过 ODB++ 格式的文件从 Altium 中导入到BluePrint-PCB.可见性控制增强: 针对 Components, Pins, Nets, Drills, Ref Des’s, PartNames, 以及Attributes 的高级可见性控制. BluePrint’s 可见性功能允许用户精细地调整每一个 PCB 视图来得到更好的生产图纸.扩展的 Drill 支持: 允许显示元件的 drills 并标注出来, 这样钻孔就可以显示在图纸上. 可以单独设置一个钻孔的显示情况, 也可以设置全部钻孔的显示情况.侧视图功能: 用户现在可以指定侧视投影角度. 另外, PCB 宽度也可以显示在侧视图中.支持 CAD 风格的栅格: 可以设置和 CAD 系统相同的绝对栅格间距.剖视图和侧视图: 用户现在可以使用和 PCB 视图同样的精确度来控制剖视图,也可以选择并捕捉剖视图中的对象. 现在还可以精确地标注出剖视图中的对象.易用性增强: BluePrint 的用户界面做了很多增强, 提供了一些经常使用的命令按钮. 新的相关联的工具栏和右键鼠标按钮(RMB)菜单被添加到了BluePrint 的菜单结构中. 另外, 主要的制图功能方面的增强, 就是在用户画一些自定义的图形时, 可以有更好的精确度.软件校正: 基于用户的反馈, 对软件做了很多好的校正.
集成企业 ERP 系统
PCB 文件中的 Parts List 表格, 包括 BOM 中元件的属性,BOM 用于定义 PCB 板的装配. 元件属性是从 CAD 数据库和企业数据库中提取出来的, 比如 ERP (Enterprise Resource Planning) 系统. ERP 系统中记录了元件的属性,比如价格, 可用性和备用的生产商. 这个功能可以把 CAD数据库中的属性和 ERP 系统中的属性融合起来, 创建最终的 Parts List 表格. BluePrint-PCB 是一个 PCB 文件著作工具, 能读取 CAD 数据并直接从 CAD 数据结构来创建 PCB 文件. BluePrint 也支持ERP 系统中的元件属性和CAD 元件属性的融合, 来生成 PCB 装配文件.

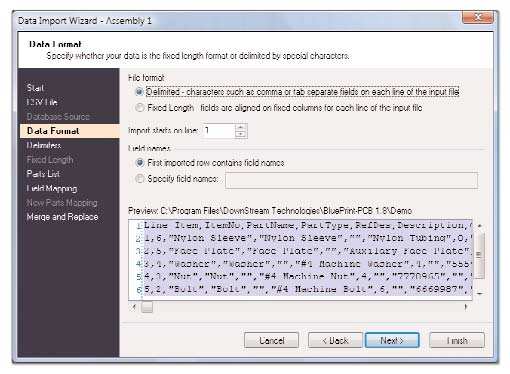

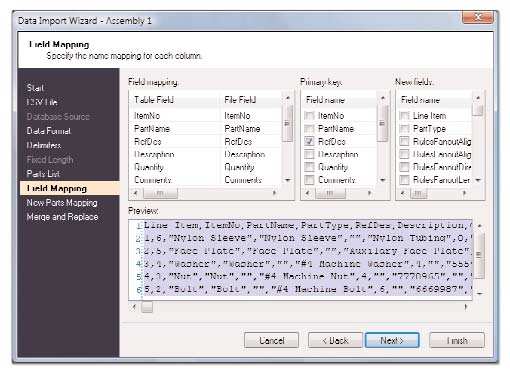

为了使 CSV 文件中的元件和属性与当前 BluePrint文件中已有的元件相匹配, File > Import > Parts List命令允许您基于 CSV 文件中的字段来匹配元件. 另外,您还可以映射 CSV 文件中的字段名到 BluePrint-PCB文件中的字段名.
BluePrint Parts List Manager 按照两个类别储存元件: 输入的数据和用户数据. 输入的数据所指的是从 CAD 数据中输入的元件. 用户数据所指的是在 BluePrint 中自己创建的机械元件. BluePrint 允许把用户数据中的机械元件关联到输入数据中的电气元件. 企业 ERP 系统中可以储存元件的所有属性, 比如输入数据(CAD 数据)和用户数据(机械元件). 对于在 BluePrint 中创建的 PCB 文件, 您可以从 ERP 系统更新元件和元件的属性. BluePrint 可以使用 CSV 文件格式输入 ERP 数据. BluePrint 命令, File > Import > Parts List,支持输入 CSV 文件到 Parts List Manager. 您可以输入新的元件和元件属性到 Parts List 元件的任意一个或者全部分类: 输入数据和用户数据. 您可以添加或者更新已经存在于 BluePrint Parts List 中的元件的元件属性.File > Import > Parts List 命令和向 Microsoft Excel 输入CSV 文件的命令相似. 可以指定字段名, 分隔符和字段类型.
BluePrint 允许您在 Assembly Drawing 页面创建的 Parts List表格中显示任意的元件属性. BluePrint 允许您输出包含 PartsList 数据的 CSV 文件. 您也可以自定义输出的 CSV 文件的格式, 用于更新的您的 ERP 系统.BluePrint 支持和企业 ERP 系统的灵活集成, 把元件属性从企业数据库集成到 BluePrint 中的 CAD 元件. BluePrint 支持灵活的 Parts List 格式来显示您自己需要的包含 ERP 属性的表格形式.
