吉泰科GK500变频器在木工叠板机上的应用
收藏本文     查看收藏

江苏吉泰科电气股份有限公司提供

摘要:介绍木工加工设备叠板机控制工艺,提出电气控制系统的控制策略,设计变频器控制方案。系统采用极简化的控制方式,取得满意的运行效果。
关键词:木工叠板机;变频器;急加减速
一、 引言
木板加工的设备,主要有剥皮机、整形机、木工旋切机、自动叠板机等组成生产线;一个圆木通过薄皮机外皮给剥开,然后通过整形机把弯曲的圆木整成比较圆的木材,再到木工旋切机上把圆木旋切成木板,并且按设定长度裁切后,通过选材把废木板留下,把加工好的木板通过叠板机自动叠好。

二、 叠板机的工作原理:

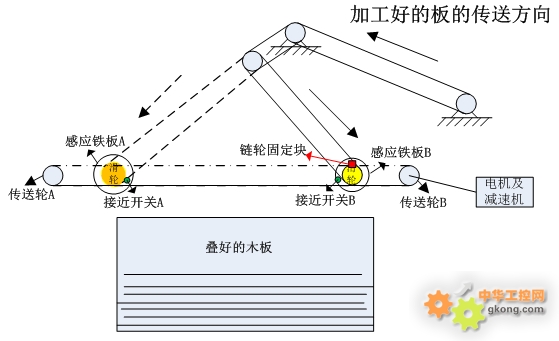

叠板机的主要系统如下图:



说明:
1、 电机通过皮带和减速机连接,减速机的输出通过链轮和传送轮A、传送轮B进行连接,并且链轮和滑轮做固定,在链轮动作时,滑轮向左、向右滑动,把传送带上的木板叠好;
2、 当传送带上的接近开关(没有画)感应到有木板时,电机开始工作;
3、 当滑轮动作到左边,接近开关A感应到信号,给出停机命令,并且要求停机之后,还在接近开关A的感应范围内;
4、 当传送带上的接近开关再次感应到有木板时,电机开始反转,从左边向右边移动,当接近开关B感应到信号时,停机,并且要求停机之后,还在接近开关B的感应范围内。
三、 GK500变频器介绍
GK500迷你型变频器特别针对小功率应用场合设计,不仅体积小,操作简单,而且同样具备开环矢量控制模式,和V/f控制模式可选,以及多种频率给定方式,包括数字给定,模拟量输入,脉冲输入,端子控制,PID控制,简易PLC 控制,通讯控制等方式。

起动方式

停机方式

能耗制动能力



从起动频率起动
先直流制动再起动
速度搜索起动

减速停机                    自由停机                        减速停机+直流制动

额定电压380V时:                  制动单元动作电压:650V~750V
使用时间0.0s~100.0s
额定电压220V时:                 制动单元动作电压 :400V~450V;
使用时间0.0s~100.0s








直流制动能力

输入端子

输出端子



直流制动起始频率 :
0.00Hz~600.00Hz;
直流制动电流 :
恒转矩0.0~100%;
直流制动时间:
0.0s~30.00s

四个数字输入端子
一个模拟输入端子
电压电流可选

一个数字输出端子 一组继电器输出端子 一个模拟量输出端子(电 压电流 分别可 选),可 实现设 定频率 、输出频率等物理量的输出



四、 变频器的应用:

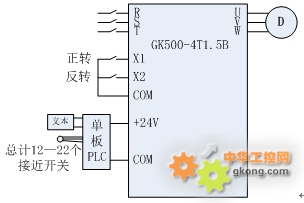

1、 变频器的接线图:


2、 变频器的运行命令有单板的PLC给定,确定正转、反转,频率给定方式为变频器的面板电位器;
3、 变频器参数:

b0-01

3

操作面板电位器给定

b1-00

1

采用端子控制

b2-01

0.1

加速时间(s)

b2-02

0.1

减速时间(s)

C0-01

3

电机正转

C0-02

4

电机反转

4、 控制重点:
1) 变频器带电机,让滑轮向左滑动,到接近开关A感应到之后,必须在感应铁板A的范围内,要求要急速减速。
2) 急减速过程中变频器不能报故障,客户之前在使用过程中经常会出现此情况,影响生产。
3) 吉泰科使用智能急减速功能后,完美的解决了客户即要求快速停机,又不会报警的问题,叠板精度控制在±2mm以内。

五、 结束语
以上应用均经过多个应用场合,长期使用,运行平稳,控制效果优秀,获得用户好评
