SMT贴片加工厂的“百宝箱”：治具分类与用途全解析

在SMT（表面贴装技术）贴片加工厂中，治具是贯穿整个生产流程的“幕后功臣”。业界对治具的定义是用于协助控制位置或动作的一种辅助工具，其核心价值在于实现精准的重复性操作，确保每一片PCBA的品质一致性。本文将系统梳理SMT工厂中常见治具的分类与用途。

一、按生产流程分类：从印刷到测试

1. 锡膏印刷治具

这是SMT制程的第一道关卡。其核心功能是将PCB固定在印刷机上，确保与钢网完美贴合。

• 刚性PCB印刷治具：通常采用合成石材料，通过CNC铣出与PCB底面完全贴合的支撑面，仅露出焊盘区域，确保高密度锡膏印刷的平整度。

• FPC印刷治具：柔性电路板必须使用带真空吸附功能的合成石或铝合金载板，通过真空槽将FPC牢牢吸附在治具表面，防止印刷时起皱移位。

2. 贴片/回流焊载具

这是SMT工厂中用量最大、种类最丰富的治具类别，在回流焊高温环境中承载PCB完成焊接。

其应用场景主要包括：

• 支撑薄板：对于厚度仅0.4-0.8mm的薄型PCB，贴片头下压和回流焊高温都极易导致板弯，载具可提供有效支撑，减少高达87%的板弯问题。

• 保护底层元件：在双面贴片制程中进行二次回流时，治具通过避空设计保护已焊接的底面元件不被压坏或沾锡。承载特殊板型：对于V割次数过多、易断裂的拼板，或带有伸出板边器件的PCB，载具提供必要的结构支撑。

在材料选择上，合成石因热膨胀系数低、耐温达260℃以上，是过炉载具的主流选择；铝合金载具则以导热快、寿命长见长，适用于需快速散热的场景。针对FPC领域，磁性载具已成为行业新趋势——通过耐高温磁铁和特种钢片将FPC压平，相比传统硅胶板，磁性物理压合方式更稳定、寿命更长，可有效防止FPC在高温下收缩变形。

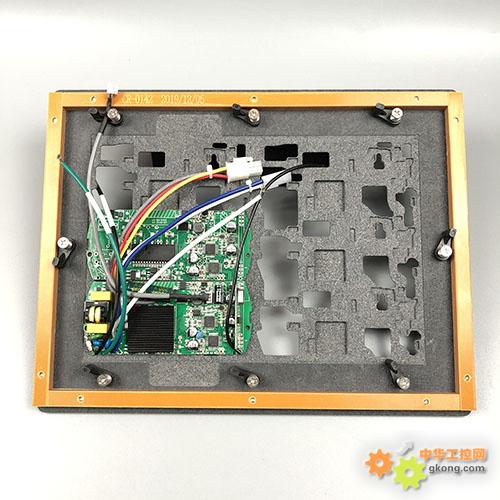

3. 波峰焊夹具

在DIP插件工艺中，波峰焊夹具的作用是保护焊接面上的SMD元件不被锡液浸入。夹具表面会针对贴片器件区域开设避空槽，仅露出需要焊接的插件引脚焊盘。设计时需注意，焊接面器件高度一般控制在5mm以下，贴片器件与插件焊盘的间距需保持≥5mm，以便夹具开孔包裹保护。

4. 测试治具

产品完成焊接后，需进行电气性能验证，主要包括两大类：

• ICT测试治具：通过针床探针接触PCB上的测试点，检查元器件的短路、开路及参数偏差。

• FCT功能测试治具：模拟产品真实工作环境，验证整板功能是否正常，如按键、听筒、喇叭等功能测试。

5. 其他辅助治具

包括分板治具（用于拼板切割）、点胶治具、屏蔽治具（三防漆喷涂时保护特定区域不沾漆）等。

二、治具设计与选材要点

优秀的治具设计需兼顾定位精度、材料耐热性和操作便利性。定位销设计通常遵循“一圆一方”原则，防止PCB方向放反。材料方面，需根据使用温度、接触频率等综合考量——合成石、铝合金、电木/玻纤板各有适用场景。同时，设计时应尽量轻量化，便于操作员拿取，并设置防错机制以避免人为失误
