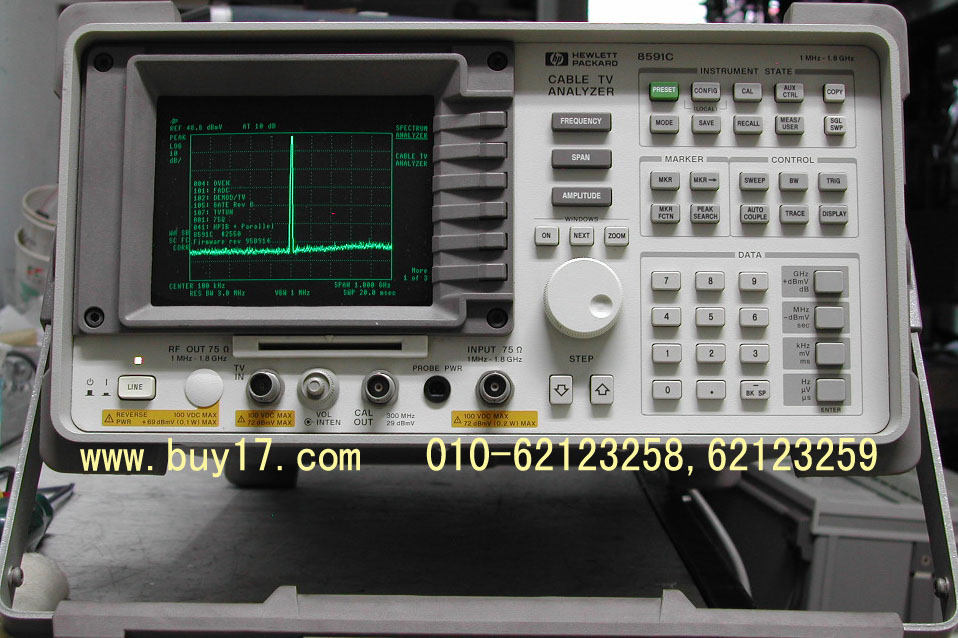

频谱分析仪 HP8591C
厂家：美国惠普
与规格变化同步的、行业内唯一的有线电视分析仪。8591C有线电视分析仪（1MHz～1.8GHz）是第一个经济便携式单机箱、自动、无干扰的有线电视RF和视频测量的解决方案。该分析仪的特点是灵活的硬件和软件结构，因此，它易于升级，当引入新的测试要求时能保护您的投资。
有线电视分析仪所具有的功能都是您在按全球制式和标准进行有线电视测试所需要的，包括所有的FCC性能验证测试:

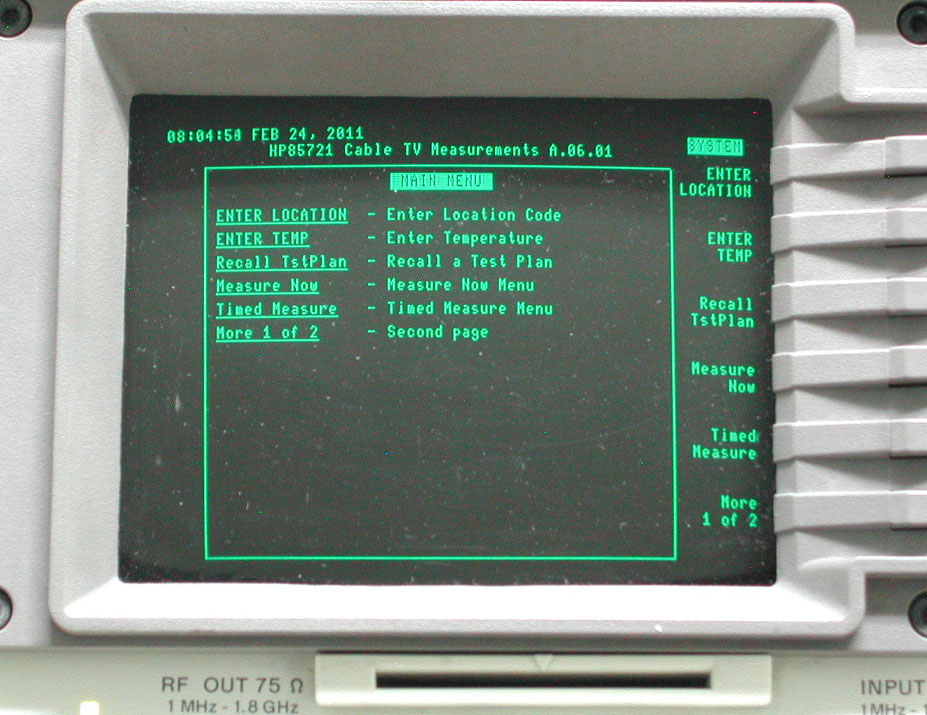

·HP85721A有线电视RF/视频测量专用卡，能简化信道和系统有线电视测量
·75Ω输入阻抗使分析仪与有线电视的阻抗匹配
·内装改善载噪比测量的内部可转换前置放大器
·精密的频率基准，以便精确地测量载频
·快速时域扫描，以显示各别的电视扫描行
·根据选择的电视扫描行数进行电视触发

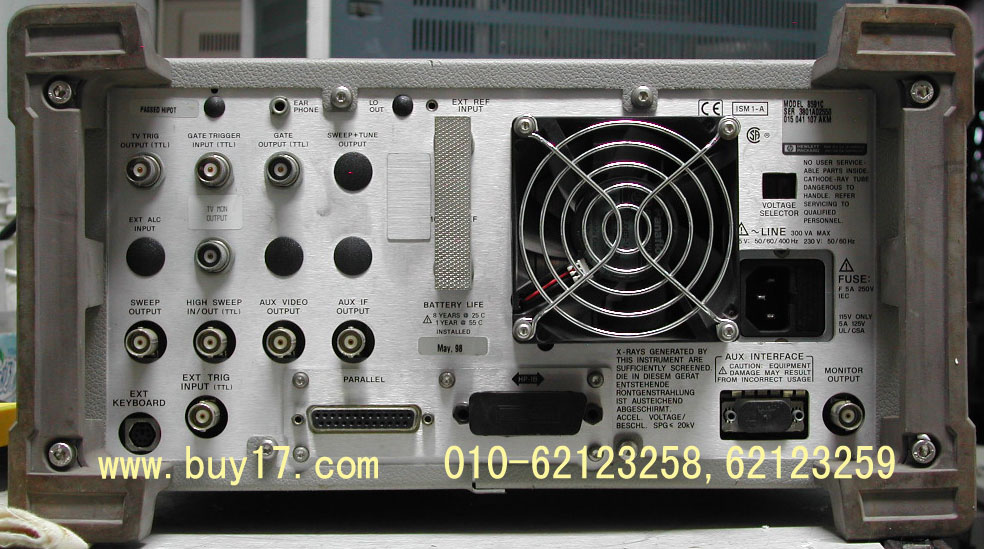

·RS-232和并行接口，分别用于PC机和打印机工作
·85702A 128K RAM卡，存储测试数据用
各种选件还能增加分析仪的测试能力。它们包括75Ω跟踪发生器、窄分辨率带宽和无干扰RF和视频测量。
无干扰测量
选件107为8591C和8590E系列频谱分析仪附加了为进行无干扰RF和视频测量所必须的硬件。无干扰测试使您能在多个位置上不影响用户程序控制情况下对多路信道进行所需的测试。视频测量能力使您能进行所需的FCC彩色测试。选件107还能同时观察TV图象和收听节目声音。此硬件解调NTSC制式电视信号以及 PAL和SECAM制式电视信号。
技术参数
下列技术指标适于8591C有线电视分析仪及预先装入的85721A测试专用卡，同样适于带有选件001、004、301和85721A测试专用软件的8591E频谱分析仪。
一般性能
信道选择：分析仪对准指定的信道
输入：＞75Ω，BNC
频率范围：5～1002MHz（信道模式）；54～896MHz（系统模式）；1MHz～1.8GHz（频谱分析仪模式）
幅度范围：-15～+70dBmV（S/N＞30dB）
显示的平均噪声电平：（1kHz RBW，0dB衰减）
无前置放大器：≤-63dBmV（1～1500MHz）
有内部前置放大器：≤-83dBmV（1～1000MHz）
有外接前置放大器：≤-83dBmV（1～1000MHz）
有线电视测量
图像载频（计数图象载频）
精密频率基准
分辨率：100Hz
精确度：±（1.2×10-7×载频+110Hz）
55.25MHz(信道2)上: ±117Hz
325.25MHz(信道41)上: ±149Hz
643.25MHz(信道94)上: ±187Hz
图象对伴音载频差(图象和伴音载频之间的计数频率差值)
差值范围：4.1～4.9MHz
分辨率：100Hz
精度：±221Hz(相对于精密频率基准)
图象载波峰值电平(按绝对标准测量)
幅度:-15～+70dBmV
分辨率：0.1dB
绝对精度：±2.0dB(S/N＞30dB)
相对精度：±1.0dB（相对于临近信道)；±1.5dB（相对于所在有其它信道）
图象对伴音载波平差（图象和伴音载波之间的峰值幅度差值）
差值范围：0～25dB
分辨率：0.1dB
精度：±0.75dB(S/N＞30dB)
数字载波功率
精度（特征值）：±0.75dB
读出分辨率：0.1dB
调制深度，特征值（水平同步顶部至最大视频电平的百分差值）
AM范围：50～93%
分辨率：0.1%
精度：±2%(C/N＞40dB)
FM频偏，特征值（FM频偏的峰值读数）
范围：±100kHz
分辨率：100Hz
精度：±1.5kHz
交流电/低频干扰（市电频率和低频干扰）
AM范围：0.5～10%
分辨率：0.1%
精度：±0.7%(交流声≤5%时)
图象载频噪声声比,C/N(根据图象载频峰值电平进行计算,最小噪声电平归一化至4MHz,NTSC制式)
范围(与输入电平有关)：63dB(最大值,+25dBmV输入)
C/N分辨率：0.1dB
C/N精度(与输入电平和测得的C/N有关):＜±1dB(用外接预选滤波器,50dB C/N,+25dBmV)
混合的二阶失真和混合的三次差拍失真(相对于图像载波峰值有CSO和CTB)
范围(与输入电平有关):≥77dB(最大值,25dBmV输入)
分辨率：0.1dB
精度:(与输入电平和测得的CSO/CTB有关): ＜±1.5dB(60dB的CSO/CTB,+25dBmV输入)
交叉调制特性(在未调制的图象载波上测量的与15.7kHz行扫描线相关的AM)
范围:60dB(能用至65dB)
分辨率：0.1dB
精度: ±2.6dB(xmod＜50dB,C/N＞40dB)
系统频率响应(相对于设定过程所存储基准曲线的系统幅度变化)
频率响应设定:基准曲线存储50条,包括分析仪状态
频率响应测试:平坦曲线的示迹平坦度精度为±0.1dB/dB,
最大累积误差为±0.75dB
选件107(视频和无干扰测量)
TV接收机输入
频率范围:50～850MHz
幅度范围:0～40dBmV
无干扰颜色测试(需要FCC复合信号或NTSC制式的NTC-7测试信号)
微分增益精度: ≤±4%1
微分相位精度: ≤±3%2
色度—亮度延时不均匀精度: ≤45ns(典型值为±32ns)
无干扰测试(选通ON)2
C/N和CSO:必须选择静止扫描线
信道内频率响应精度: ＜±0.5dB(信道内,要求Sin x/x,Philips重影消除参考信号,或NTSC制式FCC/NTC-7的多频正弦波群测试信号)
前置放大器
一、85905A 75Ω前置放大器(外接)
频率范围:45～1000MHz
增益:20dB±1.0dB
噪声系数:7dB,最大值,波段中部
二、8591C 75Ω前置放大器(内部)
频率范围:1～1000MHz
增益:≥24dB
噪声系数: ≤10dB
