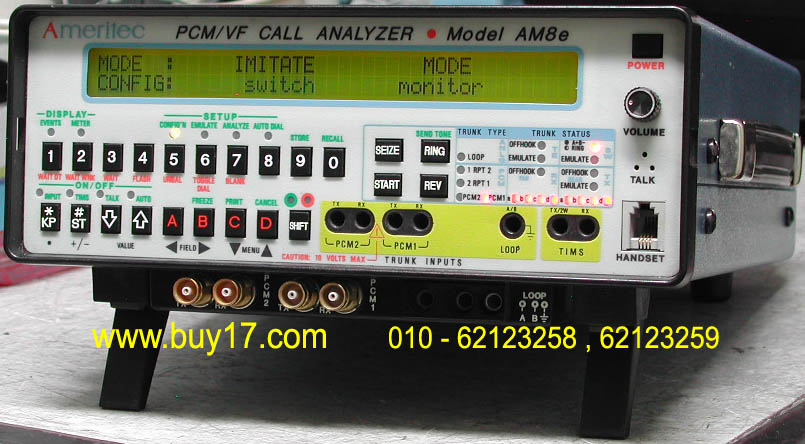

Ameritec AM8e E1 PCM / VF 呼叫分析仪

Ameritec公司的AM8e型信令分析仪一机实现各种模拟线路或2Mbps通道随路PCM线路上的信令协议仿真,观测和排除故障功能。AM8e可用户编程,使用者可以很方便地修改,或根据需要开发新的信令协议。

该仪器所具有的主要性能特点:

·信令监视/仿真/分析
·拨号数字监视/仿真/分析
·复合时序拨号器
·模拟环路和电磁中继兼容
·用户可编程信令协议
·甚高频电平,频率和噪声测量
·双元多用表
·2Mbps PCM引出和插入
·非侵入PCM测量
·C.O电源,振铃发生器和拨号音发生器
·便携式、电池供电

应用

2Mbps PCM测试.AM8e兼容世界范围的2Mbps 30路随路信令PCM线路的CCITT建议。该设备与所有国家规定的A,B,C,D位信令和MF-R1,MF-R2,CCITT5#,DTMF和拨号脉冲协议相兼容。AM8e提供2Mbps PCM线路仿真和非侵入性监视,也可监视指定通道。同时具有信息的引出和插入能力,从而可对每一单独PCM通道进行测试。

AM8e可以完成MF-R1,MF-R2,CCITT5#,DTMF和拨号脉冲的信令解码和分析,对数字事件的时间采样可精确到1毫秒,从而可准确地告诉用户发生事件的时间和内容。可连接附件打印机打印输出测试报告,并可使用机内可编程信令阈值自动控制屏幕显示数字和事件的超差情况。

用户可编程信令协议

AM8e内使用的信令协议与世界上所使用的主流协议兼容,使用者可从Ameritec的国际协议扩展库选择可选协议,也可由Ameritec为用户开发满足特定需要的协议。

使用AM8e协议表开发指南和PC机软件,可以修改现存协议或者开发基于国家标准或区域要求的新协议。AM8e拥有可编程,非易失性存贮器,其可存贮多达8个指定协议并可根据需要从仪器前面板随时选用。

AM8e可编程协议连同复合时序自动拨号器和具体的数字及事件分析可以使使用者从事基本测试以外的多种测试,还可以开发复杂高级的测试安排。

模拟环路中继/线仿真

AM8e与二线模拟中继和用户线兼容。其对下列参量具有可编程仿真,监视和分析功能:

·电池电压,环路距离和终端设备
·包括拨号音的起始拨号信号
·MF-R1,DTMF和拨号脉冲信令
·拨号脉冲速度,断续时间,数字间隔时间
·MF/DTMF数字定时,扭合及歪曲率
·拨号音延迟,韵律,频率和电平
·拍叉簧信号和线路不平衡
·振铃电压,频率和韵律
·延迟和瞬间起始信号
·单测试音频率和电平

分析功能可以为捕获错误数字和事件设定测量阈值,这样连同前面谈到的对数字和事件精确到1毫秒的取样,就可以检测最微细的问题。

AM8e电磁适配器

AM8e电磁适配器代替AM8e的前面板保护盖并提供方便的模拟电磁信令仿真,监视和分析能力通道。它也包括了北美标准。使用带状电缆可以将适配器连到AM8e的LINE/TIMS连接器,使其具有PCM和二线环路的故障排除和测试能力。带有电磁适配器的AM8e具有以下模拟电磁能力:

·电磁信令仿真器/监视器/分析器
·电磁Ⅰ-V型,二线和四线
·四线E&M2和四线虚像E&M
·可编程协议控制电磁引线
·数字仿真器/监视器/分析器(MF-R1,MF-R2,CCITT5#,DTMF,拨号脉冲)
·复合时序拨号器
·捕获错误数字和事件的高/低阈值
·数字和事件的精确毫秒时间定标
·甚高频电平,频率和噪声测量
·局电池和拨号音发生器
·可以使用可编程信令协议或用户自己开发的协议

使用E&M适配器的AM8e

具体的数字,事件分析

AM8e接入线路时,其高亮底液晶显示器(LCD)可以显示在两个方向进行的发讯事件。对每一呼叫,可集中显示多达80个拨号数字和/或事件(挂机,摘机,闪烁等)。

操作者只需在感兴趣的数或事件下放置光标(通过移动光标键)即可在显示的第二行看到与该事件有关的分析。例如,看DTMF(双音多频)数字,AM8e会显示该数字的发生时间和它的持续时间以及所测量到的带内高、低频率及电平。

如果操作者事前输入了好/坏阈值,那么任何超出阈值的指定内容都会被加亮突出显示给操作者。

使用具体内容中捕获到的复合时序中的每一事件,排除故障便成为简单地解决问题而无需去为寻找问题感到苦恼。

内置模拟和PCM测试

AM8e具有测试模拟线路和PCM通道上的甚高频电平、频率和噪声的能力。如要进行更多的延伸测试,AM8e还提供有TIMS访问端口。
该仪器还具有各种非侵入性PCM数字测试功能,包括位和帧偏移,循环冗余码校验(CRC)和帧错误测试。在屏幕上可看到在接收和发送方向所有30个PCM通道A/B信令位的显示。

所有30个T1时(发送和接收)的A/B信令显示

所有仪器前面板测试端口均与后面板的LINE/TIMS连接器相通,这样可使一个测试系统的连接更为简化、完整。

复合排序自动拨号器

通过前面板上的键盘,操作者可以手动或自动拨出任何数字和事件的排序。可以贮存10个以下的复合拨号排序,并可在自动拨号功能支持下调出执行。

例如,下面的时序可从用户自动交换机的分机初始测试呼叫,使用多个信令模式接通特定设备并与其通信。

PCM引出和插入

AM8e提供两个具有双接收器和发送器的PCM端口。它们可以用于PCM中继线的无源监视或者将AM8e串接插入PCM中继线，对每一单独通道进行全双工引出和插入测试。

两个PCM端口还可以用于PCM中继线的同步测试。其中一个端口连接到一作为同步参考的中继线,另一端口连到被测试中继线。双PCM端口

易于操作经常使用的AM8e测试步骤可存贮在非易失性存贮器中备以后使用。总共有20个存贮器可用来对操作员要进行的测试步骤进行存贮,并可快速调用。另有20个存贮器用于仿真/分析参量的贮存和调出。这是前面提到的用于10个自动拨号排序加上最后号码重拨以外的存贮器。

操作指令贮存和重呼

AM8e使用了多个数字信号处理器和微处理器。且它体积小,便于携带，可由商业电网供电并可自动调节，与本地线电压和频率相适宜;也可以使用可选的机内可充电电池供电。可选的RS232端口和辅助端口可实现自动考贝报告和遥控。AM8e后面板上的24管脚LINE/TIMS连接器为前面板上的所有连接提供另一连接通路,这对于AM8e永久性装入系统或其他测试设备相连十分有用。

AM8e后面板带有RS232口,用于远控和考贝输出

机内电压表

AM8e具有模拟和数字显示的复用多用表。操作者可以选择用于触对环(T-R),触对地(T-G)或环对地(R-G)连接的交直流电压和电流的测量。当AM8e使用在PCM模式中时,也可测量PCM信号幅度。电池和环路电流的复用多用表显示

便携或架装

AM8e在小型化、全性能和使用方便上无可比拟。其体积和重量相当于一本电话簿,很容易从实验室搬到现场。对于永久性安装,可以使用架装工具(可提供)将AM8e架装到19英寸两机架空间的机架中。机架安装配置中的AM8e

附件和选件

·AM8e随机提供:带贮存箱的可拆前盖,电源线,监视器电缆和说明书。可选电池:可选的机内可充电电池盒可供全便携"无绳"使用。电池是密封铅酸电池,免维护。前面板低电池指示器指示充电需要。机内的充电器可在仪器使用当中对电池充电。具有说明书,线缆和可选的携带软箱的AM8e

·选件:

30-0056 AM8e E&M适配器
19-0004 协议开发工具(Softools(R)汇编器/链接器和PC所需)
24-0018 机内电源盒(密封可充电铅酸电池)和机内充电器
85-0233 19英寸安装架
48-0062 6英尺芯柱到接线柱(Bantam to Clip)输入电缆
48-0047 6英尺芯柱到芯柱(Bantam to Bantam)输入电缆
48-0048 6英尺芯柱到310输入电缆
87-0070 衬垫携带箱

AM8e技术规格

线接口
模拟环路
交换机或用户接口的中继监视或仿真

数字电路(PCM1或PCM2)
2.048Mbps脉冲码调制(PCM)。满足CCITT Rec.G.703随路信令。提供支持引出和插入通道的两个中继线口。线编码:HDB3,CRC-4可选。

拨号

支持具有全数字集-1,2,3,4,5,6,7,8,9,0,*,A,B,C和D(只限DTMF)的以下拨号方式:

双音多频(DTMF)

脉冲拨号

多频-MF(R1)

多频-MF(R2)(只限PCM)

CCITT系统NO.5

起始信令
立即,闪烁,延迟拨号,拨号音
线信令
检测和产生
挂机,摘机,闪烁,叉簧,非平衡(只对产生),振铃,电池极性转换。

仿真

电路仿真的参量可用户控制。所给出的数值范围,除非注明,参量按单位步进可选。
数字端口
阻抗75Ω,2.048Mbps

监视模式中监视电缆阻抗1575Ω

局电池

电压 20V～72V ±2%
电流最大120mA(不可选)

模拟环路

直流环路长度 0到2100Ω,300Ω步进可调(2100Ω环长时,AM8e不能检测振铃释放信号)
直流保持电阻 10Ω,330Ω,430Ω
交流阻抗 150Ω,600Ω,900Ω,1200Ω(300～3300Hz,2.16μF进或24μF出）
振铃器负载 2kΩ(2W)串联0.68μF

振铃产生

电压 (30～105)Vrms±4%,5Vrms步进(2100Ω环路长度,AM8e不能检测振铃释放信号)
频率 15Hz～70Hz,0.1Hz步进
负载最多5个电话振铃器
韵律 1～3个,带有单独的开关定时器,开时间0～5000ms,关时间0～9999ms
振铃时间: (热关断以前)最短5分钟(最大负载),典型20分钟
呼叫过程音: 拨号音产生低频:0或300Hz到3300Hz
低频电平: -40dBm到-3dBm
高频: 0或300Hz到3300Hz
高频电平: -40dBm到-3dBm
韵律: 1～3个,带有单独开关定时器;开时间0到9999ms,关时间0到9999ms

起始信号

闪烁开始 15～999ms
闪烁期 50～999ms
延迟开始 15～999ms
延迟结束 100～9999ms
捕获拨号音延迟 15～9999ms

拨号

脉冲拨号
速度 5～25pps
占空百分比 40～85%
交错时间 120～999ms±2ms
10pps精度 ±0.1pps(40%～75%占空)

双音多频

低频带 697,770,852,941Hz
低带偏移 -5%～+5%,0.1%步进
低带电平 -40dBm～-3dBm
高频带 1209,1336,1477,1633Hz
高带偏移 -5%～+5%,0.1%步进
高带电平 -40dBm～-3dBm
接通时间 25～99ms
关断时间 25～99ms

多频(R1)

频率 700,900,1100,1300,1500,1700Hz
低频偏移 -5%～+5%.0.1步进
低频电平 -40dBm～-3dBm
高频偏移 -5%～+5%,0.1%步进
高频电平 -40dBm～-3dBm
接通时间 25～99ms
关断时间 25～99ms

多频(R2)前向信号

频率 1380,1500,1620,1740,1860,1980Hz
低频偏移 -5%～+5%.0.1%步进
低频电平 -40%dBm～-3dBm
高频偏移 -5%～+5%.0.1%步进
高频电平 -40dBm～-3dBm
确认超时 40～999ms

多频(R2)后向信号

频率 540,660,780,900,1020,1140Hz
低频偏移 -5%～+5%.0.1%步进
低频电平 -40dBm～-3dBm
高频偏移 -5%～+5%,0.1%步进
高频电平 -40dBm～-3dBm
确认超时 100～9999ms

CCITT系统NO.5

频率 2400,2600Hz
频率偏移 -2.0～+2.0%,0.1%步进
电平 -30dBm～-3dBm
音持续时间最少10ms

音调产生

频率 300Hz～3300Hz
电平 -40dBm～0dBm
产生精度(除指定外)
频率 ±1Hz
电平 ±1dB
定时 ±1ms

分析

用于事件检测的用户控制阈值参量。除非另有注明,所给出的参量数值范围按单位步进可选。

叉簧

最小挂机时间 50～1250ms

折线

最小挂机时间 50～1250ms

呼叫过程音

第一频率 350,440,480或620Hz
第二频率 350,440,480或620Hz
频率容差 ±0.2%
各音最小电平 -35dBm～-3dBm

起始信号

闪烁开始 15～999ms
闪烁期 15～999ms
延迟开始 0～999ms
延迟结束 0～9999ms
拨号音接收 0～999ms

音调拨号,双音多频DTMF

频率容差 0%～3.5%,0.1%步进
精度 ±0.2%
各频电平范围 -30dBm～-3dBm
有效扭合 -12dB～+12dB
最小接通时间 40ms±5ms
最小关断时间 25ms±5ms

音调拨号,多频MF(R1)

频率容差 0～ 3.5%,0.1%步进
精度 ±0.2%
各频电平范围 -30dBm±-3dBm
有效扭合 -12dB～+12dB
最小接通时间 40ms±5ms
最小关断时间 25ms±5ms

音调拨号,多频MF(R2)

频率容差 0～3.5%,0.1%步进
精度 ±0.2%
各频电平范围 -30dBm～-3dBm
有效扭合 -12dV～+12dB
最小接通时间 40ms±5ms
最小关断时间 25ms±5ms

CCITT系统NO.5

频率容差 0～±15Hz
精度 ±1Hz
电平范围 -30dBm～-3dBm
有效扭合 -10dB～+10dB
最小接通时间 60ms±5ms

脉冲拨号

速度范围 5～25脉冲/秒

占空百分比 40%～85%
