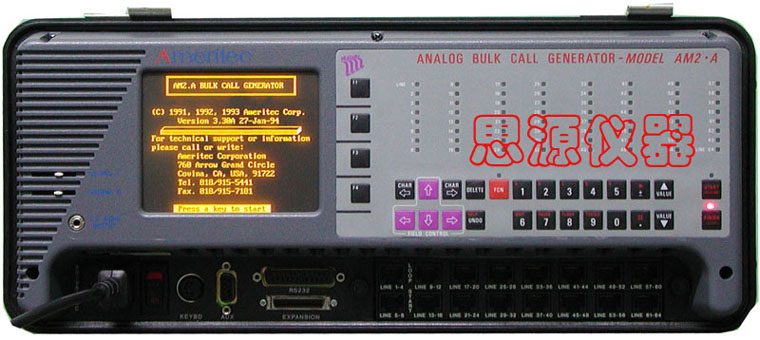

AM2-A 是独立的模拟（POTS）呼叫发生器。AM2-A 为 64个模拟（POTS）双向线提供线接口，使得用户能用开发一个线数目高或低以及多接口的测试环境。Niagara是一个独立的便携的单元。具有：内建的用户界面，但是也允许用户开发具有测试高度复杂呼叫场景的测试环境；由FeatureCall™；控制；有Ameritec的基于 Windows®图形用户界面等特征。单独使用可以模拟一到数百个电话用户。当和任意Ameritec Niagara，Crescendo 或 Squirt组成一个系统就可模拟成千上万个电话用户。呼叫容量是典型的16，000 确认呼叫／小时（DTMF拨号，语音ID确认，64对线）。线接口选择：回路开始，2线（可选地开始）。仪器具备 Pulse，DTMF，MF R1 和 MF R2拨号，900欧姆阻抗（可选 600欧姆阻抗）；可选 50Hz，12KHz和16KHz 米脉冲探测；呼叫方ID／ADSI；语音回复和打包网络上的语音。Niagara系列具有适合开发，生产、质量保证或回归测试需要的适应性。
Niagara 能模拟电话用户，数量可以很大。这个设备专门被设计用来在被捕获的实验室或作为完全独立的测试工具来满足很宽范围的电话测试需求，包括交换机和网络测试应用。Ameritec的FeatureCall™GUI，能通过Ethernet®TCIP／IP LAN 或 RS232 端口控制多达 32个 AM2 Niagara 单元。通过使用用户定义呼叫脚本和线协议，用户可以裁减测试场景来达到很宽阔范围的测试需求。
每个被模拟的用户的行为通过唯一的在用户编程呼叫脚本里定义的参数场来控制。呼叫脚本包括测试信号、拨号、数字解码、音频发送、音频接收和路径区别与延迟的能力。脚本定义呼叫方式并且能模拟实际中任何一个活动用户能施行的动作。脚本也能模拟多客户，允许多方呼叫测试比如会议呼叫。
Ameritec FeatureCall™GUI 是基于Windows®的图形用户界面允许用户创建测试系统。用户现在能创建电池测试、创造交通轮廓、装载测试案例、查看测试结果和创建报告。
使用附带的Ameritec ScriptMate™，可让用户通过拖放测试序列开发复杂的测试脚本。呼叫脚本可简单地通过拖放和互连图标来创建一个图形的呼叫流程图。这个呼叫流程图能使用FeatureCall简单地装载到Niagara中。
前面说的太贵而不能自动测试的应用现在使用AM2 Niagara可以简单地自动化。
1、中央办公室或PBX交换机和网络
2、通过打包系统的语音
3、智能网络应用（IN）
4、语音邮件系统
5、计算机电话集成（CTI）系统和应用
6、自动呼叫分布（ACD）系统
7、交互语音响应（IVR）系统
8、传呼系统。
概述:
AM2-Classic是“尼亚加拉”系列产品之一。
AM2-A的设计使其接口通过模拟线路直接与用户交换机(PBX)或中心局用交换机(C.O)连接,并仿真—受到精确控制的呼叫业务负载。
AM2-A与交换机间的接口可经由模拟环路起始(Analog Loop Start)线路或选择地起始(Ground Start)线路联接。
AM2-A的基本配置包括:64线接口;视频显示;键盘;RS-232接口;外接键盘接口及扩展单元接口。扩展单元(型号为:AM2E-A)提供增加的96线接口,从而将AM2-A的系统能力提高到160线。至于寻求更大的呼叫容量,用户可以通过链接AM2-A/AM2E-A单元设备来实现,其最多可以容许15组设备链接在一起,达到2,400线的系统能力。
AM2-Classic是在AM2-A的基础上,根据一些用户的要求,将其部分简化后生产出的大容量呼叫发生器,它具有AM2-A测试器的所有基本功能。可通过接口经模拟电路直接与用户交换机或中心局交换机连接,仿真精确控制的呼叫业务负载,是理想的适合于包括负载测试、业务产生、业务路由测试,呼叫特征测试,呼叫完成分析和复合呼叫测试的使用工具。
AM2-Classic经由模拟环路起始线与交换机和PBXS接口。备有64个线接口,视频显示,面板键和RS232C接口。用户可以将多达15个AM2-Classic单元设备链接到一起,组成巨大容量测试系统。
应用:
现代程控交换系统通常采用公共控制或中央处理结构,因此只须通过负载仿真即可对其进行有效的测试。在大话务量负载情况下。软件的缺陷,拨号接收器的误动作以及其它在交换过程中大量的问题都将明显地体现出来,其结果是导致呼叫路径错误,延迟或非正常的拨号音,中断通话以至交换机阻塞死机。显然将这些问题暴露在交换机的研制阶段或开通前的验收测试中比让其在入网使用后发生要好得多。AM2-Classic的设计完美地实现了用于负载测试的各种需要,其可以产生大话务量的呼叫信号,进行呼叫路由测试,呼叫性能测试,呼叫建立分析和复合呼叫测试。
特点:
- 被测交换机由设备前面板上的16个RJ-45连接口连接(AM2E-A前面板有24个连接口)。
- 前面板上的多色LEDs一目了然地指示各线装态--不同的颜色指明某线挂机/摘机状态,该线是始发还是终接呼叫,是否存在故障。
- 呼叫可以随机或同步操作模式产生。
- 具有音量控制的机内扬声器可用于在线监听一或二线的工作情况。前面板立体声耳机口也可用做外部音频监听，使用时一线接入左声道，任意另一线接入右声道。
- AM2-Classic系统中的每一线具有自己的信号发送和语音路由确认电路,相互独立,无共享资源,不使用共享资源方式呼叫,那样会降低线路通过能力。因此呼叫容量只受限于被测交换机。
- AM2-A通过线插座接口模块以菜单选择线型，适合不同的线接口和线型。改变线型时不需购置特别程序或更换PROM,只需选择每一条线的相关线型便可开始测试。用户可根据需要设计使用某些专用的线信令来完成对交换机的测试。
通用性:
过去,大多数的模拟呼叫器只涉及产生中心局或用户交换系统的基本业务负载。现代模拟呼叫器则需要具有包括测试大多现代数字交换系统的复合用户呼叫性能的能力。AM2-A的呼叫情况可完全由用户编程,具有基本的单向通信,呼叫转换或测试复合用户呼叫性能的能力。AM2-A配有多种写好的呼叫源文件(Call Script),包括标准呼叫情况、呼叫转换等的源文件。用户可以通过计算机建立或改写源程序,编制具有特殊性能测试的源文件,例如像具有语音信箱应用性能的呼叫源文件。
可编程性:
AM2-A具有高度的用户可编程性,这是AM2“尼亚加拉”系列产品所共有的特性。
用户使用的测试程序称为呼叫程序。呼叫程序由控制呼叫排序的呼叫源文件(Call Script)和在呼叫源文件中可能使用的各种赋值参量组成。AM2中各线有其独立的呼叫程序。为方便测试，所有呼叫线路的呼叫程序也可以组合成呼叫程序组。
呼叫参量和源文件可以由用户对其进行编辑,生成新的呼叫程序。呼叫程序以文件形式被贮存在非易失性存贮器中。
公用测试需要的许多源文件可从Ameritec公司得到。用户可以拷贝和编辑这些源文件或创建新的源文件以满足对交换机的特殊性能的测试。呼叫程序的修改可在AM2-A中进行或使用个人计算机完成。
呼叫程序组编辑器可以一目了然地识别所使用的呼叫线路,是否有任何线路冲突,以及每一个呼叫程序的测试类型。
链接:
单元设备可链接到一起增加线测试容量。在链接配置中,单一的终端或计算机可以用来控制总数达15个链接单元的系统(遥控)。或者也可以接入一台打印机打印报告,每一台AM2-A单元输出的报告由用户定义的“单元识别”加以区别。
统计报告:
AM2-Classic集中各线详细统计,其可在显示器上查看,也可由外部的串行打印机打印。报告和打印的统计信息量可以由用户控制安排,结果按列成表。用户有选择列数和各列内容的灵活性。报告还可以每小时或半小时或一刻钟自动打印。 打印输出包括系统全部的统计类别和每类别的系统中所有设备的数据汇总。实时故障在其发生时同时显示或打印,详细统计自动累计。故障显示可以翻回查看最近的100个故障情况。每一个故障列出故障类型,故障所在线路,简短说明和故障 产生的确切时间。可在故障产生的时刻进行实时显示或打印,并做出自动累计的详细统计。故障显示允许翻回查看最后100个故障的情况。对每个故障的识别可以根据故障的类别,所占用的线路,显示中对故障简短的描述和精确的故障产生时间来确定。
前沿技术:
AM2-Classic采用多处理器结构,从而保证其呼叫容量不受使用线数和用户选择完成的测试条件影响。采用高速微处理器和数字信号处理器(DSPs)。所有音调检波器基于强有力的数字信号处理器,永不需 校准,从而使AM2-A在对下一代的程控交换设备进行测试时亦同样胜任。AM2-A中,每一条线均由四个“局域”(LOCAL)DSPs 进行呼叫过程音调识别,产生数字信号并验证建立通话联系后的语音路径。每一个局域DSP可以同时服务于32条线。装入另外四个“全局”(GLOBAL)DSPs,则可以实现其它可供选择的功能。
选择和附件:
- 600欧姆线卡选件: 标准AM2-A线卡，适用于900欧姆线路 P/N 25-0139用于AM2-A；P/N 25-0140用于AM2E-A。(标准的AM2-Classic线卡为900Ω线路)
- 安装套件: AM2-A和AM2E-A使用安装套件可以架装在标准19英寸机架中使用。P/N 25-0046。
- 语音重放选件: (Voice Replay)在程序控制下从AM2-A任一条线重放予先录制的声音样本。长度为162秒。每个样本音长2秒。每个选件支持64线。P/N 25-0169。
- AM2E-A扩充单元: 将AM2-A基本单元从64线增加到160线,同时保持对所有线路的透明控制。P/N AM2E-A
- 计费选件: (Meter Pulse)为AM2-A基本单元增加计费能力。施于每一条用户环路起始线的12kHz或16kHz计费脉冲可以由此附件检测出来。P/N 25-0141 (900欧姆线卡) P/N 25-0142 (600欧姆线卡)
- 地起始选件: (Ground Start)为所有线路增加地起始能力(每一线的环路起始或地起始使用配制由菜单选择实现)。P/N 25-014用于AM2E-A单元。
- 携带箱选择: 为安全商业运输使用,可装入1台或2台AM2-Classic及成套电缆和使用手册。P/N 87-0002
- 架装工具选择: AM2-Classic使用架装工具可以架装进标准19英寸机架。P/N 85-0046
AM2-Classic 产品技术规格
AM2-A 系统
- 能力: 基本单元64线,与扩充单元AM2E-A共同使用时160线。所有线可以始发或终接呼叫
- 呼叫容量:
AM2-A基本单元:典型值16000个确认呼叫/小时(双音多频拨号,音调识别确认,32对线)
使用AM2E-A扩充后的AM2-A:典型值40000个确认呼叫/小时(双音多频拨号,音调识别确认,80对线)
- 链接: 最多15组AM2-A/AM2E-A(高于600000个确认呼叫/小时)
- 最大配置: 不超过270000确认呼叫/小时
- 线型: 环路起始(二线)—脉冲,双音多频数字,900欧姆(600欧姆选件)。(可选的)地/环路起始(二线)
- 脉冲和DTMF拨号
- 900Ω(600Ω选件)
- 系统起始模式: 同步,随机,手动
- 故障发生响应: 继续,呼叫暂停,设备故障暂停
- 可选的计费脉冲检测:12kHz/16kHz(环路起始)
音调检波器
- 音调检波器全部基于数字信号处理器(DSPs)
- 呼叫过程检波器: 每线一个接收器检测(拨号音,占线,重拨,振铃,监视,闪烁信号)
- 路由确认接收器:
每线一个接收器(在10-2500Hz频率范围内测量单音信号频率)
准确度: 1%,±10Hz
灵敏度: 0dBm～-24dBm
响应时间: 12.5ms
- 精确呼叫过程检波器:(选件)每线一个检波器。从15个可能的方式中区分呼叫过程音和韵律。信号方案基于使用350Hz,400Hz和620Hz合成音的美国音调。国际信号方案也可使用
双音多频接收器:(选件)解码接收双音多频数字
响应时间:小于40ms
动态范围:35dB
数字发生器
- 拨号数字串长度不限
- 拨号脉冲发生器:可编程拨号速度(1-99pps),拨号中断(1%-99%),交错时间(1ms-999ms)
- 可编程发生器: 每线一个数字发生器
- 拨号码: MF R1,MF R2,DTMF
- 预设电平: 各音-9dBm
- 预设频率: 标称值±0.005%
- 可编程性: 每一线独立可编程,对每一频率分量从0dBm到-50dBm,每步1dB
- 可编程频率范围: 对每一频率分量,标称值上下最大12.5%，每步0.1%
音调发生器
确认音发生器:产生64个可选音调,包括已编程的10个单音信号,用于发送做为三音时序从每一侧编码的线识别信号
编码表: 0:1025Hz, 1:1150Hz, 2:1275Hz, 3:1400Hz, 4:1525Hz, 5:1650Hz, 6:1775Hz, 7:1900Hz, 8:2025Hz, 9:2150Hz
打印输出
- 机内贮存数据并可显示或打印
- 手动报告: 每一线和全部线的呼叫统计存贮在设备内部并可显示或打印
- 自动报告: 呼叫系统可自动每小时、半小时或一刻钟打印。打印出的每一列内容用户可以选择
呼叫统计 对始发线:
- 呼叫(尝试)次数
- 呼叫成功次数
- 被呼叫次数
- 延迟的拨号音次数
- 无拨号音次数
- 完成的呼叫次数
- 无警告音次数
- 无语音路由确认次数
- 用户码报告次数
- 遇占线信号次数
- 无应答信号次数
- 振铃超时次数
- 平均拨号音延迟次数
- 平均后置拨号延迟次数
呼叫统计 对终接线:
- 尝试的呼叫次数
- 完成的呼叫次数
- 用户码报告次数(在测试源文件中可编程)
实时故障报告:
故障发生时被显示或打印。可续存最后100个故障的详细情况。故障报告中各行指出故障类型,发生故障的线路,简短说明和发生故障时间。
故障类型分为:
- 慢拨号音
- 无拨号音
- 无警告音
- 路由确认失败
- 无应答信号
- 振铃超时
- 占线
用户码报告计数
- 呼叫程序: 源文件(Script)和线型
- 呼叫程序组数量: 4组,贮存在非易失发生存贮器中
- 源文件数量: 6个
- 呼叫程序数量: 最多480个,存贮器驻存
- 线型数: 4(选件,最多4种)种
性能:
- 呼叫程序源文件可在AM2-A中使用外部键盘编辑,也可在PC机上编辑后装入AM2-A
- 呼叫程序参量可以从设备前面板上的键盘改变
- 呼叫程序以文件形式存在非易失性存贮器中
- 设备提供一些通用的测试源文件
用户控制和指示
设备状态LED: 指示功能的转换,设备运行状态(开始,结束)
线状态LED:AM2-A基本单元64个,AM2E-A扩充单元96个
线状态显示
- 暗: 线闲置
- 绿: 始发线摘机
- 黄: 终接线摘机
- 红: 线障碍
设备键: 共29键。包括4个软功能键,游标键,数字键和设备运行起始、结束键
外部键盘:PC/XT兼容可选的外部键盘,连接到前面板KEYBD连接口
音频监听: 立体声输出(600Ω)和内部扬声器,两个音量控制调节通道电平，可分别控制内置音箱音量
RS232C/V.24端口: 两个串行口(主和辅),三线全双工。供打印输出,遥控和链接使用。
一般特性
显示: 点阵图形能力,8×16点阵字符
显示格式: 40字符/行,16行
电源: AM2-A最大25W,AM2E-A最大65W;90-264VAC,50-60Hz
尺寸: 43×19×30cm
重量: 8.2Kg |
