TDS5034B • TDS5054B • TDS5104B
特点和优点
- 1 GHz、500、350MHZ带宽型号
- 每个型号均为4 通道
- 最高5 GS/s 取样速率
- 记录长度可达 16M (加选件)
- 最大波形捕获速率100,000wfms/s
- MyScope™ 用户自定义控制窗口提高工作效率
- 效率非凡的鼠标右键菜单
- 具有内置连网和分析功能的OpenChoice®平台和Windows 2000
- 体积小/ 重量轻
- 10.4 英寸高亮显示屏
- TDS5054B和TDS5104B标准配置了触摸屏
- 高级触发套件
- 通信模板测试
- 极限测试(通过/ 不通过)
- 远程观测和控制
- 电子邮件通知事件状况
- CD-RW 光盘刻录机
- 与Tektronix 逻辑分析仪的互操作
- GPIB控者功能
世上最易使用的中等价位示波器

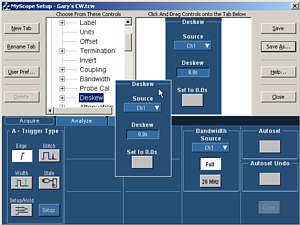

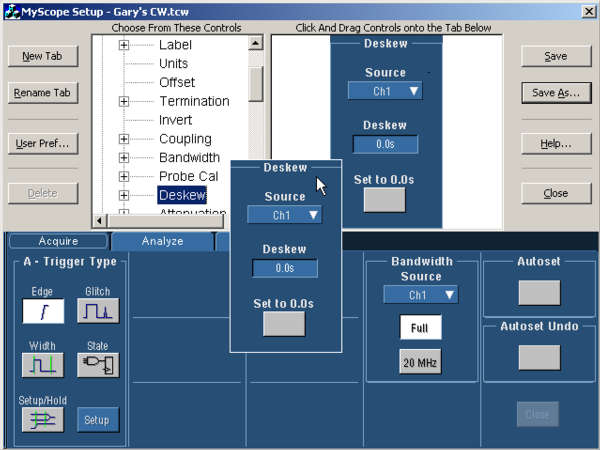

MyScope：MyScope 控制窗口的创建过程只需几步简单直观的拖放步骤。
MyScope菜单创建后，即可通过菜单或按钮栏随意使用，就象仪器上的任何其它控制窗口一样。

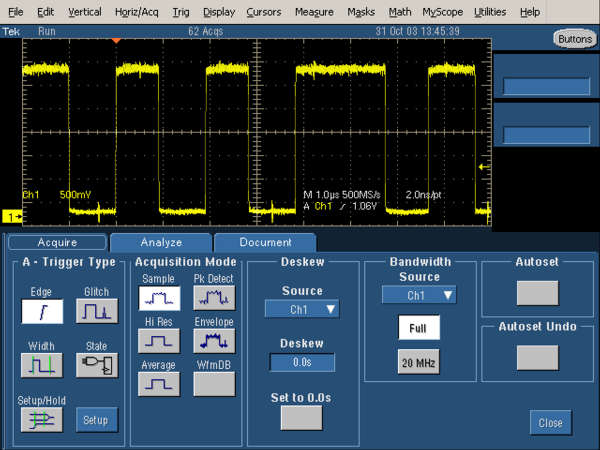

MyScope™用户自定义控制窗口
TDS5000B 系列提供了泰克独有的MyScope用户自定义示波器用户界面。MyScope控制窗口是一个强大的工具，通过它，您可以使用工作中关心的重要功能和控件来建立自己的操作窗口。只有泰克示波器提供这样的功能，您将能从仪器的各个部分把您需要的所有功能集于一个控制窗口内使用，从而有效地创建出您自己个性化的示波器功能“工具箱”。从今以后，您再也不会像以前那样非从菜单搜索功能不可；每次外出或休假回到实验室后，也再用不着重新学习如何使用示波器。MyScope控制窗口的宝贵之处在于，它可使您尽把宝贵的时间集中在手头的任务上，而不是放在浏览示波器菜单上。而且，这些自定义控制窗口的创建过程并不复杂，只需几步简单直观的拖放步骤便可在数分钟内完成。创建好个性化的控制窗口后，您便可通过示波器按钮/ 菜单栏上的专用MyScope 按钮和菜单选项使用控制窗口，其简便程序就象任何其它控制窗口一样。自定义控制窗口在数量上没有限制，故可创建许多窗口，在共享环境下使每一个示波器使用者都有自己独特的控制窗口。由于控制窗口是以文件形式储存在硬盘上，因而可轻而易举地将其传送到其它TDS5000B系列示波器上使用，或者甚至可在需要时通过电子邮件发给远在大洋彼岸的同事。MyScope控制窗口，可使所有示波器使用者获益，从此免除了许多用户以前所面临的因一段时间不用仪器而在回到实验室后需温习用法的困境，而那些天天使用示波器的业务高手们，则可通过控制窗口进一步提高工作效率。您可将所有需要的功能都放在一个控制窗口内，在重复类似任务时无须一一浏览层层菜单
鼠标右键

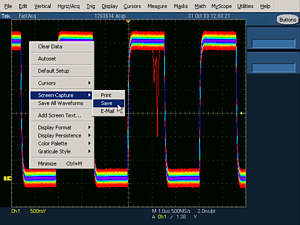

TDS5000B 还推出了一套功能内容广泛的鼠标右键菜单，以应有的简单方式使示波器尽量简单易用。这套对上下文敏感的鼠标右键菜单所呈现的选择项目和具体功能，取决于鼠标右键点击的位置，此种布局使鼠标右键菜单功能极为直观、易用。若需改变光标类型，可用鼠标右键单击光标或光标读数进行变更。若需变更某自动测量值的参考电平，可用鼠标右键单击测量值。若需变更触发参数，可用鼠标右键单击触发读数。若需变换波形颜色，可用鼠标右键单击波形的控点。在示波器显示屏上，几乎所有对象都有与之关联的鼠标右键菜单，其中包括与这些对象相关的所有操作项或功能项。除对象外，显示区域也有鼠标右键菜单。例如，用鼠标右键单击主刻度盘时，屏幕上就会出现一个菜单，其中的选项包括：清除数据、默认设置、自动设置、屏幕捕获、保存所有波形和添加屏幕文字等，以便于您以单击方式使用许多您经常要用的功能。
MyScope控制窗口和鼠标右键菜单提供的自定义功能和效率，使得TDS5000B系列成为世上最容易使用的中等价位示波器，同时也使您能事半功倍，取得您现用的示波器无法实现的生产效率。
您所期待的性能和功能集
难以捕捉的毛刺。泰克公司专有的DPX捕获技术是快速波形捕获速度的基础，该项技术可最大限度地提高捕获难以捕捉的毛刺和其它不常见事件的概率。
性能
TDS5000B系列数字荧光示波器(DPO)可提供350MHz、500MHz和1 GHz 的带宽、5 GS/s 的实时取样速率、16M的记录长度和全套高级触发功能，使您能捕获并鉴定高难信号。DPO示波器具有高超的信号行为洞窗力，可通过三维信号信息，即幅度、时间和随时间变化的幅度分布，实时显示、存储和分析复杂信号。TDS5000B 系列DPO 配备有泰克公司专有的DPX®捕获技术，每秒捕获速率可达100,000 个波形以上。虽然有些示波器厂商号称其示波器产品具有极高的波形捕获速率，但那只是在短促的猝发时间内，这远远不够，只有具有DPX技术的DPO能在持续的基础上提供如此快的波形捕获速率。只有这种持续的高速率能快速揭示故障的性质，以使高精的触发模式能够迅速隔离故障，为您节省数分钟，数小时，有时甚至几天的时间。
高级波形分析
TDS5000B 系列具有信号鉴定所需的全套参数测量系统。通过图形工具选项板，您可选用53 种自动测量功能，该选项板以逻辑方式将这些测量功能列为幅度、时间、组合、直方图和通信等不同类别。此外，您还可通过统计功能，如平均值、最小值、最大值、标准偏差和总数等统计数据，进一步对测量结果进行观察。波形光标功能非常便利于测量轨迹间的定时特性，而连接YT和XY 显示模式的光标则可非常容易地用来检测相位关系和“安全作业区”的违例情况。您可以在波形数据上定义和应用数学表达式，以便于您使用的方式在屏幕上显示结果。您只需按一个按钮，就可使用常用的波形数学函数。对于高级应用，则可通过一个计算器式的简易编辑程序创建由波形源、数学函数、测量值、常量和用户变量组成的代数表达式。
您还可安装应用测量扩展程序，以此提高TDS5000B 的实际应用能力。这些软件应用程序可在TDS5000B系列的精确捕获性能基础上大显身手，满足具体应用测量的实际需要，迅速量化设备和系统的性能。供用户选用的应用程序包括：电源测量和分析、抖动和定时分析、磁盘驱动器测量、ANSI/ITU电信脉冲标准一致性测试和以太网标准一致性测试。
OpenChoice 体系结构
TDS5000B 系列示波器能直接访问MS Windows2000 操作环境。该仪器可在保持为专用示波器的同时，用来访问MS Windows桌面，此项能力使其功能倍增。通过WordPad、Paint和网络浏览器等内置应用程序，您可边使用示波器，边做实验室记录。这种工作方式不仅节省了时间，而且可以免除那些易出错的、与图像传送(以便以后编制报告)相关的步骤。不仅如此，您还可在仪器上安装Microsoft Word或Excel、MATLAB 和LabVIEW 等其它应用程序，用以在本机进行文件编制或信号分析。如果把示波器安装在LAN上，则能在网上浏览信息、交换电子邮件、打印和文件共享。由于该系列示波器采用了嵌入式PCI总线，故能将捕获的波形数据直接移至Windows桌面的分析程序，传输速度远远快于常规的GPIB。
不仅如此，OpenChoice体系结构还为速度更快、更通用的测试和测量作业提供了一个全面的软件架构。数据传输程序，如Excel工具栏、Word 工具栏和Report Generator, 现在都可用来简化Windows 桌面或外部PC机上的分析和文件编制工作。泰克公司还安装了TekVISA™ 界面和ActiveX Control等工业标准协议，用以增强Windows应用程序的数据分析和文件编制功能。这套工具可用于通过Visual BASIC、C、C++、MATLAB、LabVIEW、LabWindows/CVI 和其它常用的“应用开发环境”(ADE)进行的波形采集和分析作业的多步程序。TDS5000B 系列的软件解决方案还能支持示波器与外部PC 机和非Windows 主机的整合。机内包括的即插即用和IVI 仪器驱动程序，可使在仪器上或外部PC 机上运行的程序能与使用GPIB、串行和LAN连接的示波器建立并保持顺畅的通信渠道，这样以太网上的其它应用程序或LAN 资源可通过TDS5000B 系列示波器上安装的VXI 11.2 服务器软件，直接访问示波器。

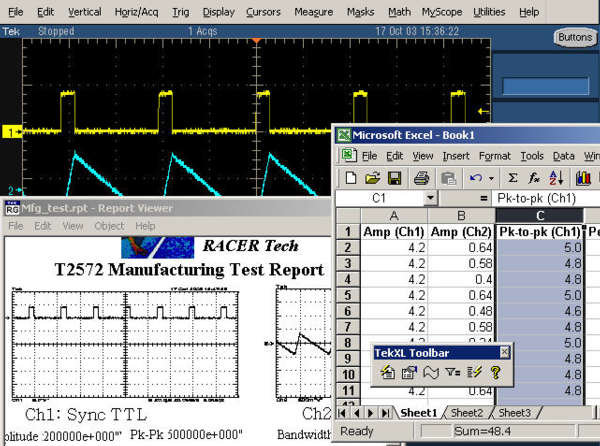

OpenChoice。通过独特的Excel工具栏将数据捕获到Microsoft Excel,然后便可用泰克公司的报告发生器(ReportGenerator)程序编写自定义报告。
应用
TDS5000B系列的特点之一是其高超的性能，非常适于数字产品设计和调试、电源测量、通信模板测试和视频产品设计等多种应用环境。
数字产品设计和调试

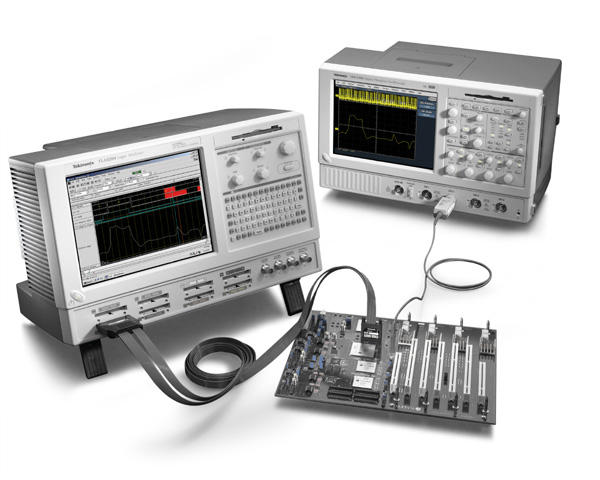

数字产品设计和调试。泰克公司的信号联合观测(iView)功能，可在显示屏上将Tektronix 示波器的性能和测量精度与Tektronix 逻辑分析仪的多通道和触发能力全面整合于一个画面，使设计人员能迅速对设计进行全面的检验和调试。

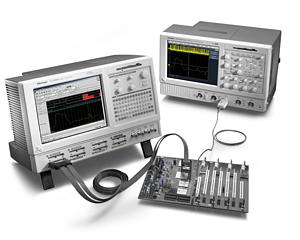

通过泰克公司的信号联合观测(iViewTM)技术实现的TDS5000B 系列示波器与TektronixTLA5000系列逻辑分析仪的互操作性，使数字产品设计人员能更快、更轻松地解决信号完整性问题，并有效地对其设计的系统进行调试和检验。iView 功能将Tektronix示波器的先进性能和测量精度与Tektronix逻辑分析仪的多通道和触发能力全面整合为一体。这一整合使设计人员能通过同一显示窗口时间相关地观察逻辑信号和模拟数据，并将系统中造成故障的数字信号的模拟特性隔离开来。
iView 向导程序的作用是引导用户完成整合所需的设置和连接，以此简化示波器与逻辑分析仪的整合过程。整合后无需校准，而且一旦设置好后，iView 功能即可完全自动化。结果:您得到了一套适用于数字产品设计和排障的综合工具集。
电源测量

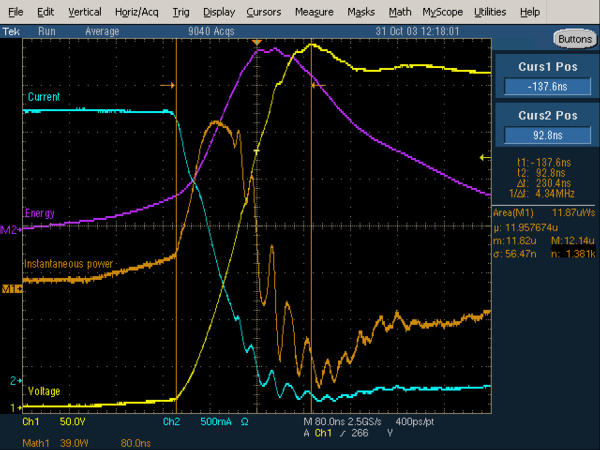

电源测量。通道1(黄色,标签字样“电压”)所示为一开关电源FET 上的关断电压，通道2为电流(蓝色,标签字样“电流”)。Math1波形, M1(橙色,标签字样“电源”)是电压乘电流波形(ch.1*ch.2)后得出的瞬时功率。Math2波形，M2(紫色，标签字样“能量”)是M1的积分计算结果，这是TDS5000B 系列的纯数学计算功能。画面右边的能量测量值，是在M1上测得的选通值，并包括统计数字
TDS5000B 系列具有强大、灵活的测量功能、数学功能和纯数学计算能力，是电源设备设计人员进行电压、电流、瞬时功率和电能等各项电源测量所需的理想解决方案。
通信模板测试

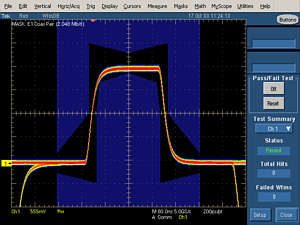

通信模板测试。按标准设定的模板测试E1 信号。
选项SM可为按串行通信标准进行一致性测试提供全面的模板。该选项是为电口标准的。您可轻而易举地通过单个按钮选用模板自动设置、自动调准、用户可调模板余量容错、命中记数、故障通知和内置的模板编辑等功能，用以按您的特定要求进行模板测试。
视频产品设计

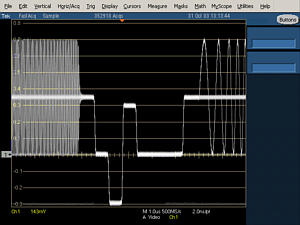

视频产品设计。此画面所示为在一模拟HDTV 三级同步信号上触发的情景和检查水平消隐时间间隔时的情景。
泰克公司独一无二的DPX 捕获技术，使TDS5000B 系列远远领先于其它数字示波器，其捕获速率可达每秒100，000个波形，并能以类似模拟示波器的方式进行实时显示。TDS5000B 系列还能以各种专用触发器支持各种视频标准，其中包括NTSC、PAL、SECAM 和模拟HDTV。此外，您还可选用IRE 和mV 刻度板，以便于测量和目测。正是这些超常的特质，使得TDS5000B 系列一举成为视频产品设计和开发的理想工具。
