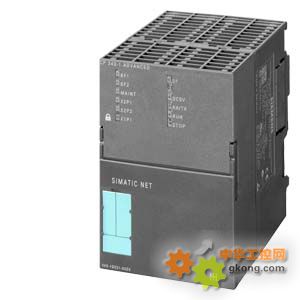

西门子CP343-1 以太网通讯模块 6GK7343-1EX30-0XE0
SIMATIC NET, CP 343-1 通讯处理器，用于通过 TCP/IP 和 ISO 连接 SIMATIC S7-300 至工业以太网，PROFINET IO 控制器或 PROFINET IO 设备，集成 2 端口交换机 ERTEC200 S7 通讯，读取/写入，发送/接收，带或不带 RFC1006，多播 DH

CP343-1 是用于工业以太网连接的 SIMATICS7-300 的通讯模板。

由于其集成有处理器，从而减轻了 CPU 的通讯任务，且支持附加接口。

CP 343-1 可用于 SINUMERIK 840D powerline，以连接到工业以太网及与其它自动化系统通讯，如通过开放式 IE 通讯、S7 通讯或 PROFINET 通讯。

SIMATIC S7-300/SINUMERIK 840D powerline 与工业以太网的连接
- 2 个 RJ45 10/100 Mbit/s 全/半双工接口，带有自感应/自动协商和自动交叉功能
- 集成式 2 端口实时交换器 ERTEC
- 多协议，可以运行 TCP 与 UDP 传输协议和 PROFINET I/O
- 可调节的 Keep Alive 功能

CP 343-1 独立处理工业以太网上的数据拥塞。此模块具有自己的处理器。层 1 至 4 符合国际标准。

传送协议 ISO，TCP/IP、UDP 和 PROFINET IO 多协议运行是可能的。为了进行连接控制（保持活化），可为所有有源/无源通讯伙伴的 TCP 传输连接组态一个可调时间。

使用 SIMATIC 程序或 NTP（网络时间协议），设置 CPU 日时钟，精确至大约 +/-1s。

CP 343-1 拥有一个预定的唯一以太网地址，通过网络可直接使用

订货号	6GK7 343-1EX30-0XE0
产品类型描述	CP 343-1
传输速率
接口1 的传输速率
最小值	10 Mbit/s
最大值	100 Mbit/s
接口
电气连接形式
在工业以太网接口 1 处	2 x RJ45 (TP)
电源	2 针插入式端子条
电源
电源类型	DC
电源	24 V
24 V DC 时的相对正公差	20 %
24 V DC 时的相对负公差	15 %
电流消耗
电流消耗
从背板总线，5 VDC 典型值	200 mA
从外部电源，24 VDC 典型值	-
来自最大 24 V 直流的外部电源电压	200 mA
功耗
功耗	5,8 W
允许环境条件
环境温度
工作期间	0 … +60 °C
存储期间	-40 … +70 °C
运输期间	-40 … +70 °C
工作期间相对湿度最大25 °C	95 %
设计、尺寸和重量
模板结构	S7-300 紧凑型模块，单宽
宽	40 mm
高	125 mm
深度	120 mm
净重	220 g
性能数据
开放式通讯
通过 SEND/RECEIVE 块进行开放式通讯的连接数，最大值¹⁾	16
多点传送站数	16
数据量作为通过 SEND/RECEIVE 功能块进行的开放式通讯的有用数据
每个 ISO 连接，最大值	8 KB
每个 ISO-on-TCP 连接，最大值	8 KB
每个 TCP 连接，最大值	8 KB
每个 UDP 连接，最大值	2 KB
S7 通讯
S7 通讯可以连接的最大数量	16
编程器/OP 通讯
OP 连接 S7 通讯允许的最大连接数量	16
多协议运行
多协议操作中的有源连接数量	32
性能数据，作为 PN IO 控制器时的 PROFINET 通讯
可以作为 PROFINET IO 控制器操作的 PN IO 设备数量	32
数据量
作为 PROFINET IO 控制器输入变量的有用数据	1024 字节
作为 PROFINET IO 控制器输出变量的有用数据	1024 字节
作为 PROFINET IO 控制器每台 PN IO 设备输入变量的有用数据，最大	240 字节
作为 PROFINET IO 控制器每台 PN IO 设备输出变量的有用数据，最大	240 字节
性能数据，作为 PN IO 设备时的 PROFINET 通讯
数据量
作为 PROFINET IO 设备输入变量的有用数据，最大值	512 字节
作为 PROFINET IO 设备输出变量的有用数据，最大值	512 字节
作为 PROFINET IO 设备每个子模块输入变量的有用数据，最大值	240 字节
作为 PROFINET IO 设备每个子模块输出变量的有用数据，最大值	240 字节
作为每个子模块一致性区域的有用数据	240 字节
每台 PROFINET 设备的子模块数量	32
