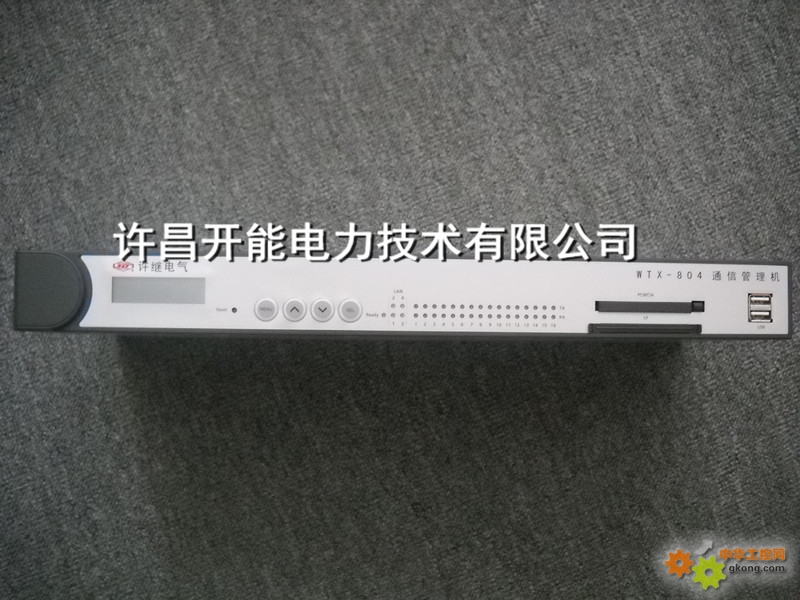

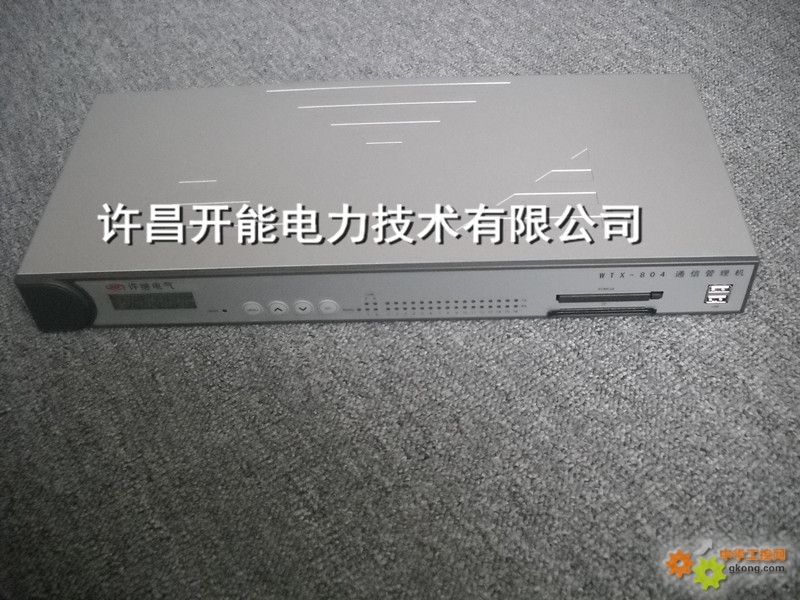

许继WTX-804A 通讯管理机
WTX-804通信管理机接口适用于各种电压等级的变电站自动化系统，它完成保护或测控装置或其他厂家的IED设备和后台之间的规约转换。WTX-804通信管理机提供4个网口和16个串口。
装置特性：
许继WTX-804A 通讯管理机
装置采用IXP-425高性能CPU，主频533MHz，使用linux多任务操作系统。
? 提供16个RS-485/RS-232接口，4个10M/100M以太网接口。
? 提供CONSOLE调试口、telnet远程登陆和FTP上传下载功能。
? 装置同时运行多个规约服务程序，分别完成不同规约的处理。通过数据共享实现数据交换。
? 支持许继IEC60870-5-103通信规约转许继IEC104通信规约和许继TCP103规约。
? 支持CDT规约的IED设备接入许继监控系统
? 支持五防接入许继监控系统
? 支持部颁规约电度表接入许继监控系统
? 支持modbus规约IED设备接入许继监控系统
基本数据：
许继WTX-804A 通讯管理机
供电电源：DC/AC 100~240。 ?

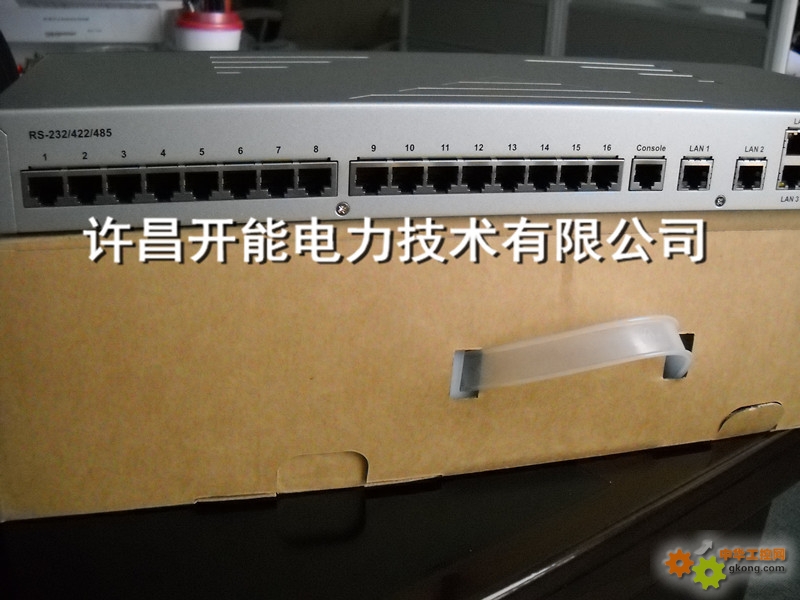

串口：16个RS-485/RS-232接口，波特率300bps~9600bps，数据位、停止位、校验位可以设置。采用RJ45接口接线，内建15 KV ESD全信号保护。 ? 网口: 4个，速度10M/100M，接口为RJ-45。
功能概述：
配置工具子系统主要功能为：模板编辑、数据库编辑、通信服务单元在线运行模块配置、通信服务单元业务配置（双机服务、音响驱动、远程服务）、转发通道规约配置等功能。
常见问题答疑：
许继WTX-804A 通讯管理机
1、程序不能启动现象：
重启管理机后，发现 dbserver 和 apserver 开始是绿的一会变红了。别的进程没有启动起来。
分析：
如果程序都能正常启动，则所有的进程都是绿的。当 rtuserver 启动时，依次启动各个进程，如果某个进程不能正常启动，就会终止。如：有两个串口接入模块，一个 s61850 转出模块。则 rtuserver 启动时，会根据模块配置中的顺序依次启动各个模块。如果串口接入模块可以启动而 s61850 进程无法启动，则***
后的现象是所有的进程都没有启动。
解决办法：
如果启动有多个模块，则先一个模块一个模块的加载。判断是哪个模块引起的。
然后再查这个模块为什么不能启动。可以在模块配置中，将其他进程的“是否启用”取消，只保留一个模块。然后下传，重启，看是否能启动。按这种方法将需要启动的几个模块都分别启动一下，看哪个模块有问题。然后根据 guimonitor 上监视到的报警消息分析问题原因。如果无法分析，可以登录到 WTX811上，手动启动该进程，根据打印的消息来分析。
许继WTX-804A 通讯管理机
2、遥测一直为 049现象：
在 dbserver 中，查看遥测，数值一直为 0，不会变化。
分析：
在报文监视窗口，查看遥测消息，看是否有遥测变化。（需要修改配置文件 msggroup.xml，将遥测消息显示开放出来）。如果有消息，查看遥测数据库中配置的系数（额定值），系数不能为 0。否则显示就不会变化了。
解决办法：
系数为 0 时，修改系数为 1 或其他值（按规约规定填写）
系数正确时，查看遥测消息，如果没有消息，查看是否收到串口遥测报文。如果有报文，未解析，找开发人员联系解决，将现场的报文发给开发人员。
3、装置通讯状态的处理
如果需要装置的串口通讯状态点信息，要做数据库中的遥信表中增加一个 00 扇区的0001 信息点。描述为串口通讯状态。串口接收到正确报文后，通讯状态由中断转为恢复。串口超过配置的中断时间未正确接收报文，则通讯状态由恢复转为中断。
4、 61850 进程不能启动
现象：s61850 进程不能启动
分析：s61850 进程启动需要相关的配置文件，检查配置文件的数目是否正确。检查配置文件中的 IEDNAME 是否正确。检查 cid 文件，确定 IEDNAME，打开 startu.xml 文件，对比 IEDNAME 是否一致检查 cid 文件的名称，打开 startup.xml 文件，对比 cid 文件的名称是否一致。检查 zfchs/ch1/目录下文件的数目是否正确。
解决办法：重新按步骤生成一遍 s61850 所需的配置文件。
5、串口接收指示灯闪烁，但是在 guimonitor 上不能监视到报文接收指示灯闪烁，说明该串口有数据，但是数据格式可能与程序要求的不符，无法正确解析，也就无法监视到报文。可以使用 232/485 转换器并接到该串口上，用笔记本监视报文，将收到的报文保存，发送给开发人员，帮忙分析问题原因。
6、串口发送指示灯闪烁，但是在装置上不能监视到报文
串口发送指示灯闪烁，该串口应该有发送的报文，装置没有接收到可能有如下几个原因：首先检查串口接线是否正确。本文档前面有硬件端子的说明。检查接线，使用万用表测量串口的电平。一般 485 电平小于 5V，232 电平大于 5V 不超过 12V。检查串口的波特率，检验方式是否正确。检查装置地址是否正确。
许继WTX-804A 通讯管理机
7、如何修改接入模块的串口号
在 guiedit 的模块—接入模块的配置中，修改相应的串口参数。包括串口号，波特率，校验方式等。修改后保存，然后使用 guimonitor 的配置更新功能，将配置传到管理机中，然后在重启系统使其生效。
8、如何修改接入设备的地址
在 guiedit 的模块—模块编辑窗口中，找到该模块的模块标示，然后在数据库中，在其他装置项下找到使用该模块标示的装置序号的装置，在该装置的遥测表、遥信表、遥控表、遥脉表等所有的表中查找公共地址，将公共地址的高位修改为你想改的地址值。如地址由 1该为 0AH，则需要将公共地址的高位 0001 修改为 000A，低位扇区，不要修改，修改后保存，然后使用 guimonitor 的配置更新功能，将配置传到管理机中，然后在重启系统使其生效。
9、如何手动启动接入模块
50使用 telnet 登录到管理机后，可以手动启动接入模块程序，用于调试。
使用 telnet 登录到管理机，切换到超级用户。然后切换到/usrdsk/CSU8000/bin/目录手动启动程序，必须在超级用户才可以运行。
输入 export LD_LIBRARY_PATH=.注意检查大小写，不要写错了。
然后就可以使用./mtups 242 启动程序了前面为程序名，后面为模块标示 242。
报错分析：原因，没有运行上面的 export 那行命令，没有指定 lib 的路径。指定 lib 的路径为/CSU8000/bin。可以先切换到这个 bin 目录中，然后指定 lib 路径为当前路径即可：输入 export LD_LIBRARY_PATH=. 回车就可以解决了
运行时，报初始化错误，一般是因为在/localchs/common/242/目录下的那个 xml 文件不存在或者文件名称不对导致的。这个目录中应该有一个 mtups.xml 文件。
10、启动监视模块，报“绑定失败” ，为什么？请检查防火墙，是否防火墙阻塞程序运行。
11、监视模块，选择自动刷新后，刷不出设备网卡信息，为什么？
请检查网络是否畅通，使用 ping 测试网络，保证局域网内无 IP 冲突，网络畅通无阻。
许继WTX-804A 通讯管理机
12、模块显示灰色，不能正常监视目标机，为什么？
请配置模块菜单下，业务配置里面的远程服务的 IP 地址，重启监视模块。
13、远程服务 IP 地址配置正确，仍然无法看到模块信息，为什么？
请将消息过滤框选择为“告警信息” ，然后选中“消息解析” ，重启系统，观察消息浏览窗口中所报告的错误原因，根据原因进行修改。
14、可以两个通信服务单元调试工具同时下载文件或升级系统吗？
不可以，一个文件多个人同时写，不出乱子吗。
15、两个界面可以同时监视一个系统吗，有什么注意的？
可以监视同一个设备，但要配置成不同的运行环境，或者用 2 台计算机进行监视；在安装目录 binres 目录下有文件 appcfg.xml，用文本打开，一台计算机上***多同时可以运行 16套系统。里面的0xFFFF0001与0x0001FFFF需要修改。
正如说明所说，修改为0xFFFF0002与0x0002FFFF，就是第二套系统了，需要将安装目录整个再复制一份，然后修改里面的这个配置就是第二套了，
这两套之间就互不干涉了。需要注意的是，需要一个一个的启动，要先启动一个监视界面，等数据同步完成后，再起另外一个，否则数据同步不正确。
16、同一台计算机上可以同时监视 2 套或多套系统吗？
可以，但要注意环境配置，配置方法如 6 回答。***多同一台计算机可以监视 16 套系统。
17、配置使用上的限制
51虚装置地址扩展为 0xFFFF；地址 0xFFFE 作为内部预留，外部不可用；m104 装置
许继WTX-804A 通讯管理机
ID 及地址不可超过 511；扩充前的配置与扩充后的配置完全不兼容，需要重新配置。
