NWJ-801网关/NTX802通讯插件/NTX826通讯插件使用说明书

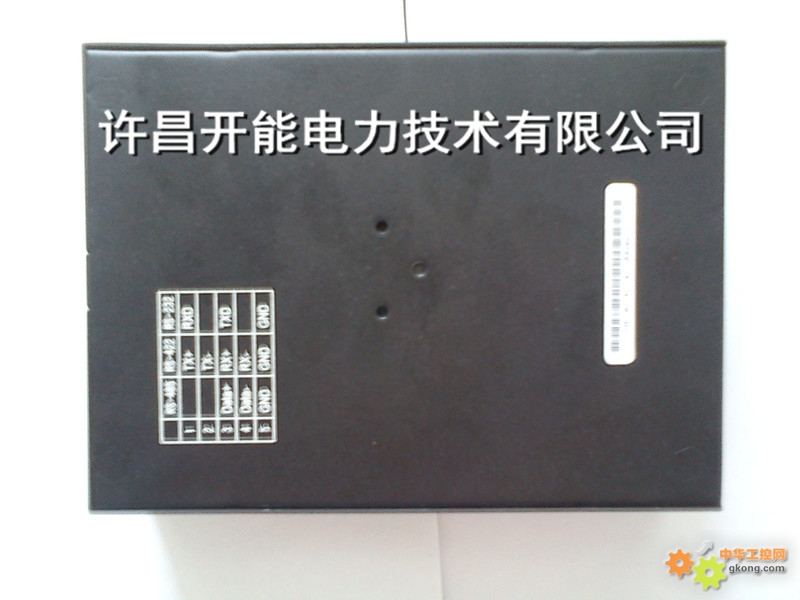

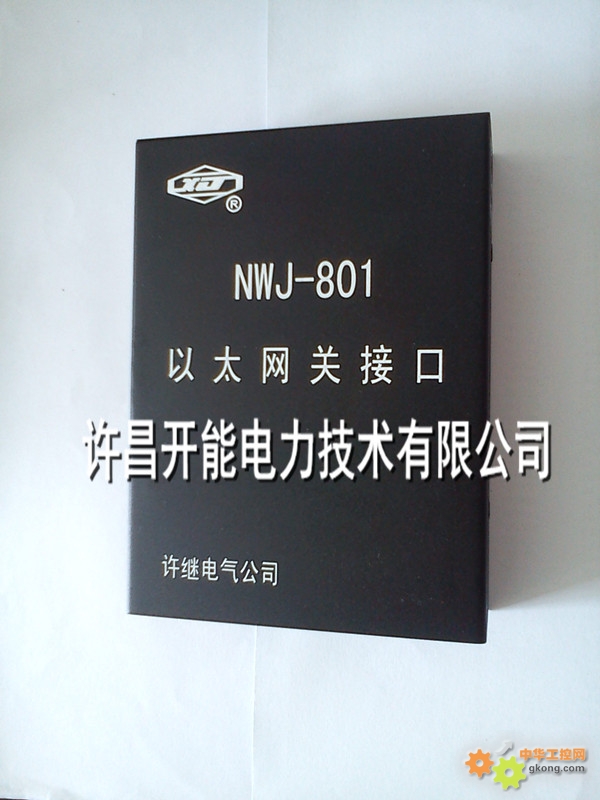

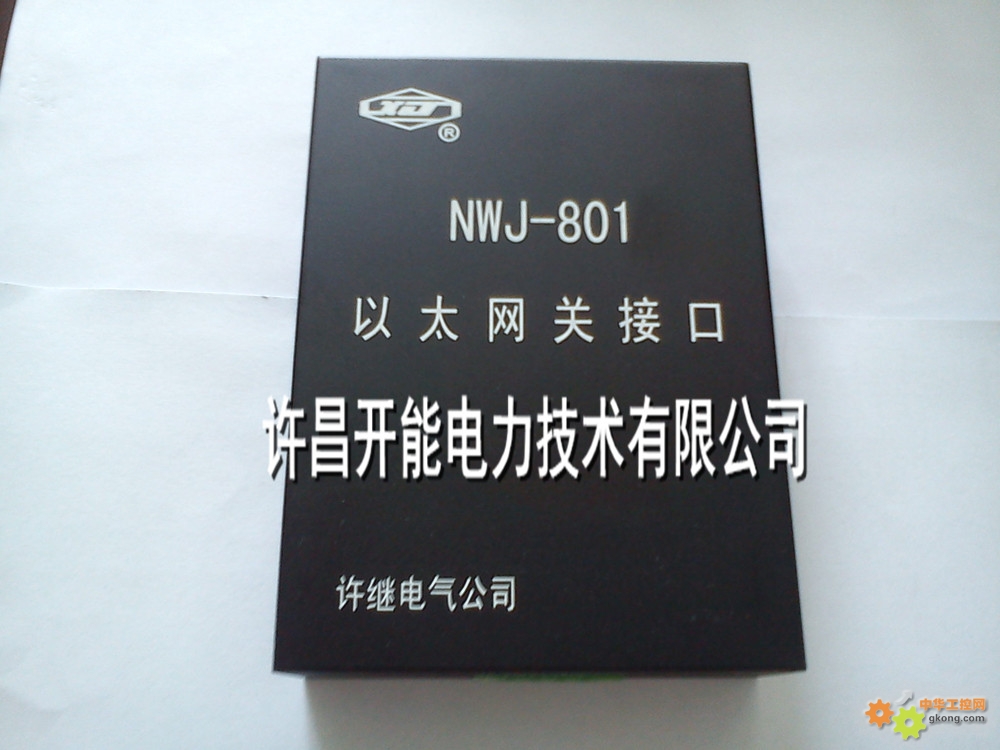

1 概述 NWJ-801B网关是NWJ-801、NWJ-801A网关的软硬件升级版本，NWJ-801B和其它两种网关的软硬件均不兼容。网关升级的原因是NWJ-801、NWJ-801A网关所用的芯片停产。为了避免升级对图纸造成影响，硬件版本仍然叫NWJ-801A，软件为了区分叫做NWJ-801B或者NWJ-801Av2。NTX-802和NTX-826通讯插件使用和NWJ-801网关同样的程序。 NWJ-801网关是许继电气股份有限公司CBZ-8000变电站自动化系统中后台计算机与保护装置间之间的规约转换器。它把不具备以太网接口，只有RS-232/485/422接口的继电保护装置接入系统，同时把IEC103规约转换为IEC104规约和继保工程师站使用的TCP/103规约。它具有一个网口和一个串口，即“单网单串”，两个网关组成双网。对应的通讯插件型号为NTX-802，因为插件由两块主板组成，因此配置的时候，两个网口都要配置。
NWJ-801网关的网络标配为4个104规约站（操作员/远动站，最多可以接8个）和1个TCP103站（工程师站，最多可以接3个），但是所有后台总数不能超过9个。NWJ-801不判后台IP，在30秒内如果没有收到后台的报文，会关闭连接。它对主站发送的U格式和I格式能够及时确认，并修改自己的发送序号。它不主动发U格式测试帧。网关波特率固定为9600、偶校验，可以带8台低压保护装置。串口发送报文间隔默认100ms，也就是如果带8台装置，所有装置轮询一次的时间约1秒钟。如果对实时性要求较高、单台装置的数据量较大或者后台数量较多，就不宜采用一个网关带多台装置的做法。
NWJ-801网关对后台命令和装置数据采用公式转换法进行基本透明的规约转换（对时除外，接到远动的对时命令后，网关首先调整自己的时钟，然后在命令发到串口的一瞬间取网关本身的时钟下发到装置，这样可以保证对时的实时性）。除了轮询命令的固定帧外（重发间隔每次加长等待超时时间，例如第一次和第二次之间间隔100ms，那么第二次和第三次之间间隔就是200ms），网关不主动对装置生成任何命令。网关会记住每个后台发来的命令（超时时间一般为20s，多帧应答的命令超时时间相应延长），并且把装置上来的命令返回值返回到相应的后台。如果后台数量比较多，对时、总召、电度和录波等命令不宜过频，一般每个后台总召间隔不能小于15分钟、远动对时间隔不应小于15分钟、召唤电度间隔也不应小于15分钟。多个后台不能同时对同一个控点发遥控命令，否则会出现遥控冲突现象。
