一、方案背景

在住宅小区、商业楼宇、工业园区、连锁门店、基站机房等分散用能场景中，电表数量多、分布散、布线条件差是普遍现状。

传统人工抄表方式存在几个突出问题：抄表周期长、数据滞后，难以支撑实时计费与能耗分析；人工上门成本高、易漏抄错抄；部分表计位于高风险或无人值守区域，巡检维护困难。

针对上述痛点，"电表 + DTU + 云平台"的远程集中抄表方案应运而生。

该方案无需重新布设计算机网络，利用运营商4G网络即可将分散的电表数据集中回传，实现抄表自动化、数据实时化和运维远程化，是目前改造成本与实施难度较低、落地最快的远程抄表路线之一。

二、方案总体架构

本方案采用典型的四层物联网架构，自下而上分为感知层、传输层、平台层和应用层。

1、感知层

智能电表。

绝大多数带通信口的智能电表、多功能电能表均支持 Modbus RTU（RS485 接口）或 DL/T645 规约，可输出电压、电流、有功/无功电能、功率、功率因数、频率、正反向有功电能等数据。同一总线上的电表通过 RS485 总线手拉手串接，各自具备独立表号（从机地址），一条总线可挂接多块表计。

2、传输层

4G DTU 数据传输单元。

DTU 挂接在 RS485 总线末端，作为"串口—4G"的协议转换桥梁：向下周期性发起 Modbus 轮询，采集总线上各电表的数据；向上通过 4G 网络以 TCP/UDP/MQTT 等方式与服务器建立连接，将数据透传或封装后上报。

DTU 内置看门狗与自动重连机制，长期无人值守运行。

3、平台层

抄表管理云平台。

云平台（可自建，也可接入阿里云、华为云、腾讯云等主流物联网平台）负责设备接入鉴权、数据解析入库、点位管理与告警。

4、应用层

业务系统。

面向物业、运营方提供集抄数据查询、分时电量统计、线损分析、异常用电告警、自动计费对账等功能。

三、组网结构与工作流程

典型组网方式为"多表一集中、多集中一回传"：

1、总线汇聚

同一区域（如一栋楼、一个配电间）内的电表通过 RS485 总线串接，总线末端接入 DTU 的 RS485 接口。单条 RS485 总线建议挂接表计不超过 32 块（与总线长度、线缆质量相关），表计数量多的场景可划分多条总线、配置多台 DTU。

2、本地轮询采集

DTU 按预先配置的点表，周期性地依次向总线上各表号发送 Modbus RTU 读寄存器指令，读取电表数据帧。

3、数据转换与上报

DTU 将收到的二进制寄存器数据按点表解析为工程量，可连同时间戳、设备标识一起封装为 JSON 格式，通过 4G 网络上报到云平台；也可工作在纯透传模式，由平台侧完成协议解析。

4、平台集中管理

云平台按设备标识（如 IMEI）归集数据，形成以表计为单位的用电档案，供上层业务系统调用。

相比"平台直接对每块表发起远程抄读"的方式，由 DTU 在本地完成轮询有三点优势：轮询指令在本地执行，响应快、不占用蜂窝流量做逐条指令交互；网络中断期间采集不中断，数据可先落地缓存；平台侧只需处理结构化数据，解析压力显著降低。

四、关键技术设计

1、采集与协议转换

抄表场景的数据特征是"点数多、单点数据量小、周期性上报"，方案在采集侧应关注以下几点：

点表化采集。 通过配置工具在 DTU 内预置 Modbus 点表（从机地址、功能码、寄存器地址、数据类型、换算系数），设备即可自主定时采集。

寄存器数据类型需覆盖 16/32 位整型（有符号/无符号、多种字节序）、32 位浮点及 BCD 码，以适配不同厂家电表的数据编码。

主动上报 JSON 化。 采集结果以键值对形式组织，可附加时间戳、设备 IMEI/ICCID 等标识字段，直接对接物联网平台的数据模型，免去平台侧二次开发。

Modbus RTU/TCP 互转。对已建有上位系统的场景，DTU 还可作为 Modbus 网关使用，实现串口 Modbus RTU 与网络 Modbus TCP 的双向转换，保护既有投资。

2、通信链路设计

协议选择。对数据完整性要求高的计费类场景建议采用 TCP 长连接（配合 Keepalive 避免死链）；接入标准物联网平台优先选用 MQTT，开销小、支持发布/订阅，天然适合一对多的抄表数据分发。单台 DTU 支持多路并发 Socket，可实现"抄表数据 + 运维管理"双通道分离。

设备识别。 利用注册包功能，在设备每次建链时上报 IMEI 等唯一标识，平台据此完成设备自动注册与鉴权。

链路保活。 心跳包按固定周期发送，平台据此判断设备在线状态，及时发现掉电、断网、卡状态异常等故障。

3、数据完整性与可靠性

离线缓存补传。网络中断时，DTU 将采集数据暂存于本机缓存（如 20KB、最多 50 条），待链路恢复后自动补传，避免抄表数据永久丢失——这对电量这种累计型数据尤为重要，配合平台的断点续抄逻辑可保证电量曲线连续。

异常自愈。设备具备软硬件双看门狗，支持"长时间无数据自动重启"等自恢复机制；TCP 连接失败自动重连，重连间隔可配置，保障无人值守场景的长期稳定性。

硬件可靠性。 宽电压供电（9~36V）适配配电柜内常见的 12V/24V 辅助电源；防反接、静电防护等设计降低现场接线误操作带来的损坏风险。

4、运维与管理

远程配置。 通过网络远程下发 AT 指令，即可在线修改采集周期、上报地址、串口参数等，无需到现场。

远程升级。 支持固件远程 HTTP 升级，批量部署后功能迭代不必逐台返厂。

状态可视。 借助基站定位可粗略掌握设备安装位置，便于资产盘点；配合远程设备管理功能可实时监控设备运行参数。

五、设备选型示例

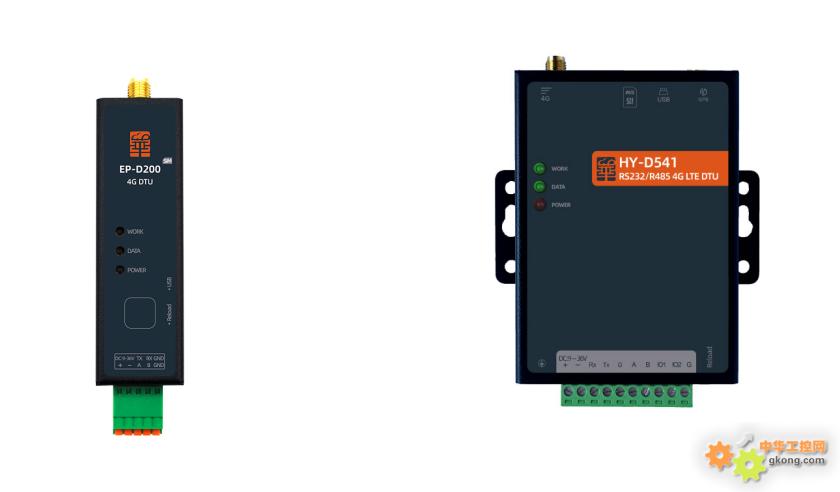

以山东华允物联的两款 4G DTU 为例，说明不同场景下的选型思路。

DL-D200（支持DL645协议和modbus协议）

主打小体积与高密度安装，机身仅 74.6×22.6×18.1mm，支持挂耳或导轨安装，提供 RS232/RS485/TTL 三种接口，工作温度 -35~75℃（扩展 -40~85℃）。

其内置 Modbus 主动采集与 JSON 上报、离线缓存、4路 Socket 透传（TCP/UDP/HTTP/MQTT/点对点/短信）等完整功能

适合电表数量多、空间紧凑的配电箱、表箱内嵌安装场景。

DL-D541（支持DL645协议和modbus协议）

采用 89×64×25mm 的工业结构，RS232/RS485 接口与 3.81mm 工业端子，

工作温度 -35~70℃，预留两路 IO（可定制输入/输出组合，用于箱柜门开关监测或分闸告警联动）。

适合户外台区、杆上计量箱等需要位置管理或状态量采集的场景。

对比项	DL-D200	DL-D541
定位	紧凑型，表箱/配电箱内安装	工业型，户外台区/计量箱
尺寸	74.6×22.6×18.1mm	89×64×25mm
串口	RS232/RS485/TTL	RS232/RS485
供电	9~36V 宽压	9~36V 宽压
定位	基站定位	基站定位 + 可选 GNSS（约10m）
扩展	—	预留两路 IO，可定制输入/输出
共同能力	卡座支持4G全网通、4 路 Socket、Modbus 采集 JSON 上报、Modbus RTU/TCP 互转、20KB 离线缓存（50 条）、心跳/注册包、远程 AT 与远程升级、软硬件看门狗

两款产品在抄表核心能力上完全一致，差异主要在结构与扩展维度，选型时按安装环境与附加需求取舍即可。

六、部署实施要点

现场实施建议遵循以下步骤与注意事项：

1、总线规划

每条 RS485 总线合理规划挂表数量与走线长度，采用屏蔽双绞线，末端匹配终端电阻，避免总线反射导致的通信误码。

2、表计参数核对

逐表核对从机地址（避免地址冲突）、波特率与校验位，使总线上所有表计通信参数一致，并与 DTU 串口配置匹配。

3、SIM 卡与信号

优先使用物联网专用卡；安装前确认安装点 4G 信号强度，信号差的柜内可外置天线。

4、点表配置与验证

先在配置工具中完成点表与上报参数设置，小批量试运行验证数据正确性（与电表面板示值比对），再批量导入参数部署剩余设备。

5、告警与补传策略

按业务需要设置采集周期（计费场景建议 15 分钟至 1 小时一采）、心跳周期与离线缓存开关，并在平台侧配置断链告警，形成闭环运维。

七、方案价值

人力成本大幅下降： 人工上门抄表转变为自动集抄，抄表周期从"月"级缩短到"分钟"级。

数据质量提升： 电量、功率、功率因数等数据实时完整，支撑分时计费、能耗分析与线损管理精细化。

改造投入低： 复用既有 RS485 电表，不重新布网，按总线分片渐进改造，单点投入可控。

运维远程化： 参数远程改、固件远程升、故障主动告警，设备全生命周期免巡检。

八、结语

基于 DTU 的远程电表集中抄表方案，以"RS485 总线汇聚 + 4G 无线回传 + 云端集中管理"的组合，在不动既有表计资产的前提下实现了抄表自动化，是配电数字化改造中投入产出比很高的一步。选型时以安装环境、总线规模与扩展需求为纲，再辅以严谨的现场实施与验证，方案即可长期稳定运行，为后续能耗管理、需求响应等高级应用打下数据基础。
