诺蒂菲尔NOTIFIER短路隔离模块ISO-9G

技术条件
电压范围：15～32VDC

工作温度范围：-10℃至55℃(14°F～131°F) (GB)；

0℃至49℃(32°F～120°F) (UL)

工作湿度范围：5%～95%RH相对湿度，无凝结(GB)；

10%～93%RH相对湿度，无凝结(UL)

静态电流:＜150μA

保护电压： ≤4V

复位电压： ≥7V

动作电流： ＜13mA

输出最大负载：1A @24VDC

安装尺寸：124.6mm长x 124.6mm宽x 33.5mm高

辅助组件：SMB500预埋盒

重量： 约145g（约5.1盎司）（包括包装材料）

执行标准：UL864

安装前

以下说明可作为简要的使用指导，在控制器的安装手册中

有详细的使用说明可供参考。假如此模块将被安装在已开

通运行的系统里，请务必通知用户及有关技术人员让系统

暂时关闭，保证安装这些模块时，控制器不带电源。

注意：用户应妥善保存本说明书。

概述

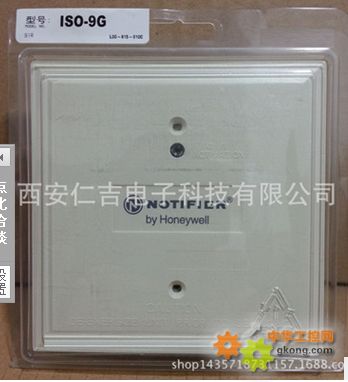

ISO-9G短路隔离模块：当回路有短路发生时，它可保证回

路的其余部分能正常工作。模块上有一个LED指示灯（见图

1），正常时闪亮，有短路发生时变为恒亮。当故障被排除

后，模块能自动使整个通讯回路恢复正常。

兼容性要求

为了确保正常工作，模块必须与兼容的控制器配套使用。

安装

ISO-9G短路隔离模块可直接装入50mm深，100mm见方

的预埋盒内。本模块必须符合NFPA 70和NFPA 72的安装

要求。

接线

所有连线必须满足当地的法律、法规及有关条例的要求。

1、模块的接线必须按设计图纸或图3接线；并注意说明；

2、按图2B将模块固定在预埋盒内。

3、导线规格：12 ~ 18AWG。

运行和维护

1、为了确保系统正常工作，这些模块必须与兼容的控制器

配套使用。

2、请严格按照接线要求进行接线。
