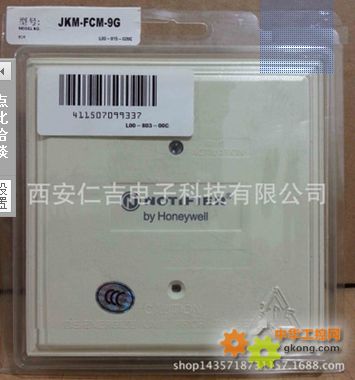

诺蒂菲尔NOTIFIER输出模块JKM-FCM-9G

技术条件

电压范围：15～32VDC

最大点灯电流：3mA

静态电流: 500μA @ 24VDC (每5秒通讯一次，终

端电阻为47K欧姆)

最大输出回路线耗：4VDC

外部供电电压（端子T10和T11之间）：

最大24VDC（直流输出）

最大80VDC（音频输出）

最大直流输出电流：2A @ CLASS B；1A @ CLASS A

工作温度范围：-10℃至55℃(14°F～131°F) (GB)；

0℃至49℃(32°F～120°F) (UL)

工作湿度范围：5%～95%RH相对湿度，无凝结(GB)；

10%～93%RH相对湿度，无凝结(UL)

安装尺寸：124.6mm长x 124.6mm宽x 33.5mm高

辅助组件：SMB500预埋盒；47K终端电阻

重量： 约170g（约6盎司）（包括包装材料）

执行标准：GB16806-2006& UL864

软件版本：A

安装前

以下说明可作为简要的使用指导，在控制器的安装手

册中有详细的使用说明可供参考。假如此模块将被安装在

已开通运行的系统里，请务必通知用户及有关技术人员让

系统暂时关闭，保证安装这些模块时，控制器不带电源。

注意：用户应妥善保存本说明书。

概述

JKM-FCM-9G模块输出一组常开触点，并对输出连线

和外部输出电源进行监视。本模块上的LED指示灯可通过控

制器发命令码显示灭、闪亮或恒亮状态。模块里的继电器

通过控制器发命令使其动作或复位。

此模块地址由编址器CP900M写入，地址设定范围是

000—199。

兼容性要求

为了确保正常工作，模块必须与兼容的控制器配套使用。

使用须知

以下说明可作为简要的使用指导，而控制器的安装手

册有详细的使用说明可供参考。假如这些模块将被安装在

已开通运行的系统里，请务必通知用户及有关技术人员让

系统暂时关闭，保证安装这些模块时，控制器不带电源。

安装

JKM-FCM-9G输出模块可直接装入50mm深，100mm见

方的预埋盒内。本模块必须符合NFPA 70和NFPA 72的安

装要求。

接线

所有连接线必须满足当地的法律、法规及有关条例的要求。

1、 按图纸设置模块地址；

2、 模块的接线必须按设计图纸或图3接线；并注意说明。

3、 按图2B将模块固定在预埋盒内
