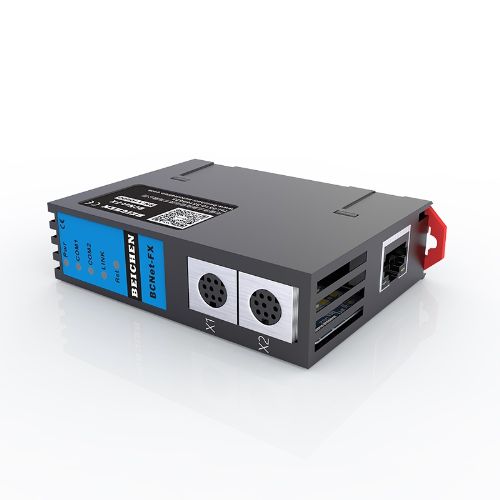

BCNet-FX(三菱)
产品名称:
BCNet-FX(三菱)
型  号:
BCNet-FX(三菱)
价  格:
0.00
品  牌:
北辰(BEICHEN)

产品简介

BCNet-FX是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、汇川、士林AX、禾川等PLC以太网数据采集,非常方便构建生产管理系统。

BCNet-FX采用工业级设计,导轨安装,带通讯线。不占用PLC编程口,上位机通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。BCNet-FX支持工控领域内绝大多数SCADA软件,支持三菱MC以太网协议和ModbusTCP两种通讯方式。

BCNet-FX功能:

1、安装在35mm的导轨上,无需外接电源。COM1口连FX的S8编程通讯口,COM2扩展口用于触摸屏通讯。

2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。

3、对FX编程通讯口波特率自动调节,可以适应大数据量通讯的需求。

4、支持MELSOFT产品(GX Works2、GX Developer等)的以太网通信。

5、支持上位机MC以太网协议(MELSEC Communication Protocol)通信,支持上位软件(组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等)访问。

6、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至FX数据区。

7、支持TCP/IP透传协议通信。

8、采用MC通信协议,皆可实现高级语言(如VB、VC、C#等)编程,实现与三菱FX的数据通讯,方便开发生产管理系统。

9、支持OPC通道的SCADA(上位组态软件)以OPC方式与FX通讯。

10、可同时实现MELSOFT连接、MC协议连接、ModbusTCP连接方式。支持6个上位机的连接。

11、支持用户侧通过以太网实现固件更新,一次购买,永久升级。

模块安装(带0.6米通讯线)

2

BCNet-FX与FX-ENET-ADP的比较

3

典型应用

1、以太网编程、上下载程序、上位监控(组态王、MCGS、力控、KepWare OPC)、设备联网。

4

2、实现编程软件GX Works2与FX2N/3U(C)的通讯。

1)打开编程软件GX Works2,点击“在线”中的“PLC读取”;

5

2)在跳出的选项框中,选择FXCPU,点击“确认”;

6

3)双击“以太网板”,在跳出的提醒选项中点击“是”;

7

4)双击“以太网模块”,在跳出的窗口中IP地址处输入BCNet-FX的IP地址,点击“确认”;

8

5)此时设置完毕,点击“通信测试”,将出现“与FX2N(C)CPU或连接成功了”提示,若连接不成功,请检查BCNet-FX的内部参数是否配置正确,点击“确认”后,点击传输设置的“确认”;

9

6)选择要读取的内容,点击“执行”后,点击“确认”;

10

7)点击“是”,上载程序完成,点击“确认”;

11

8)PLC程序上载完成,并点击监视按钮实现监视;

12

3、实现组态软件与FX2N/3U的通讯(以组态王为例)。

1)新建工程并打开工程。

2)点击“COM1”,选择“新建”,在弹出的对话框的选择“FX3u_16M_Ethernet----TCP”,点击“下一步”。

13

3)输入设备的逻辑名称,点击“下一步”。

4

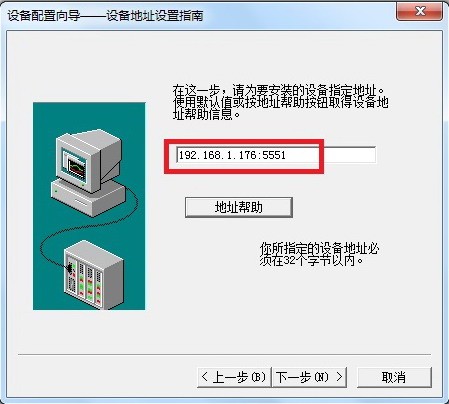

4)输入BCNet-FX的IP地址,以及PLC端口号5551。

15

5)输入通信参数,默认即可,随后点击“完成”。

16

7

技术参数
