特点

◎ 测量三相有功功率或无功功率

◎ 面板按键设定PT、CT参数

◎ 红色高亮数码管14.2mmH

◎ 外形尺寸48H×96W,开关电源AC 90～265V供电

◎ 可带电流变送输出或RS485通讯接口

一、型号及含义

二、技术参数

性能规格			有功功率表	无功功率表
精度等级			0.5级
信号输入	网　络		三相三线、三相四线（订货时请注明）
	电压	额定值	AC100V、400V、600V（订货时请注明）
		过负荷	测量：1.2 倍瞬时：2 倍/10S
		功耗	<1VA (每相)
		阻抗	>400k＆#8486;
	电流	额定值	AC1A、5A
		过负荷	持续：1.2 倍瞬时：10 倍/10S
		功耗	<0.4VA (每相)
		阻抗	<20m＆#8486;
	频　率		50Hz/60Hz
显示	范　　围		9999W、9999kW或9999MW	9999var、9999kvar或9999Mvar
	方　　式		四位数码管显示加一符号位，量程自动转换（小数点根据量程自动切换）
通讯	接口方式		RS485／MODBUS－RTU
	波特率		4800或9600，面板按键可选
	数据格式		10位数据或11位数据，面板按键可选
	地　　址		1～255，面板按键可设
报警输出	类　　型		二组无源触点输出，部份无源触点带有常开常闭输出
	继电器容量		5A/250V
	报警值		通过面板按键任意设定上限报警值和下限报警值，为OFF时关闭该项功能
	动作条件		上限输出：测量值≥上限设定值，下限输出：测量值≤下限设定值
	返回条件		上限：测量值≤上限设定值－回滞量，下限：测量值≥下限设定值＋回滞量，
变送输出	标称值		0～20mA或4mA～20mA或0～5V
	负载电阻		电流输出时：0＜RL＜510Ω；电压输出时：RL≥5kΩ
	最大输出信号		额定值：25mA
	输出纹波		不大于2倍的基本误差值
电源	工作电源		AC、DC　85V～265V
	功　　耗		＜3.5VA
绝缘强度			2kV／50Hz／1min
绝缘电阻			≥100MΩ
工作条件			环境温度：-25~55℃，相对湿度≤93%，无腐蚀气体场所和金属粉尘

三、菜单操作说明

1、显示与按键：

五位数码管显示，最前面一位是符号位，后面四位为有效数值；量程自动切换。
按住

键持续2秒，本仪表自动进入设定状态，每按一下，自动进入下一项参数设定，若退出设定，按住

键持续2秒即可；在设定状态，每按一下△键，设定值循环增加，按住不放，设定值快速循环增加，每按一下▽键，设定值循环减小，按住不放，设定值快速循环减小。

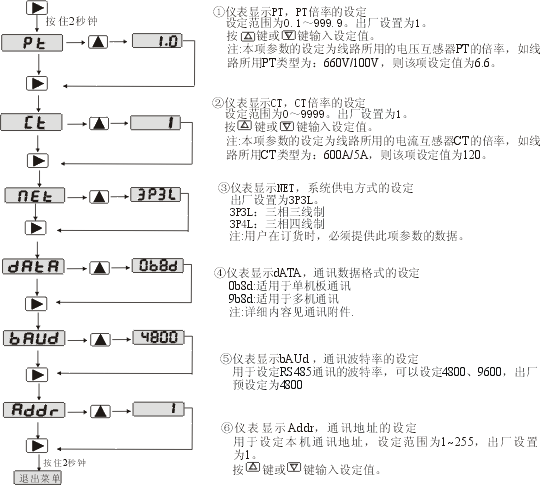

2、功能菜单

四、接线图及连接方式

1、接线图

(此接线图仅供参考,具体接线以仪表机壳标签为准)

2、连接方式

五、外形及开孔尺寸

六、变送输出

     1、变送输出为可选件，用户若需要此功能，定货时必须说明
     2、带一路或则三路变送输出（4-20 mA, 0-5V, 4-12-20 mA 等可选），电流输出最大负载能力为510Ω，电压输出负载大于5K。
     3、变送对应关系：交流电压电流表一般为：输入信号为0时对应输出0V或4mA，输入标称信号时对应输出5V或20mA；直流电压电流表除上述对应关系以外，如果考虑负信号输入时可用4-12-20mA，即负标称信号时对应输出4mA，输入信号为0时对应输出12mA ，输入正标称信号时对应输出20mA。功率表同电压电流表，即当输入标称电压电流信号，相角有功功率表时为0度，无功功率表时为90度时，得到的相应功率值对应变送满度输出，无信号输入时对应0V或4mA。另外也可用4-12-20mA，这时当输入标称电压电流信号，相角有功功率表时为0度，无功功率表时为90度时，得到的相应功率值对应变送满度输出无信号输入时对应12mA，输入标称电压电流信号，相角有功功率表时为180度，无功功率表时为-90度时变送输出4mA。功率因数和角度表，相角为0度时对应输出0V 或4mA相角为90度时对应输出5V或20mA。频率表，频率为40HZ时对应输出0V或4mA，频率为60HZ时对应输出5V或20mA。

七、通讯功能详细说明 (略)

八、使用与订货注意事项

用户在使用前必须仔细阅读使用手册，严格按照手册规定的方法进行接线和操作设定，否则会影响到使用安全和仪表的正常运行；
用户订货前必须事先参考有关TE-BW194P的产品说明，根据实际需要作功能选择；
用户在订货时请标明测量的功率值等级，以便为您提供最佳面板显示单位;
用户在订货时无特殊说明时，我们将提供三相三线制功率表;
请按照规定的相位接入电流、电压信号，切勿接反;
未经许可，不得擅自拆开仪表;
本产品附件：安装配件　1付，说明书　1份，合格证　1份;
本产品自出厂之日起质保1年，终身维修;
