一、概述

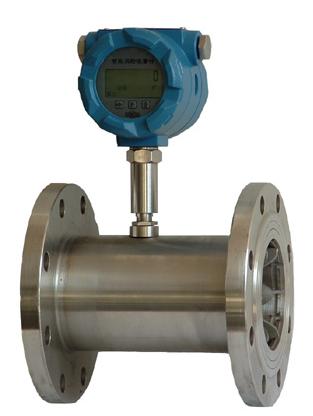

ZRN-LW智能涡轮电子流量计（以下简称流量计）是一种新型的机电一体智能速度式流量计。是我公司专利产品。为国内独创，它吸收了传统速度式流量计中单流速流量计的特点，创新了结构，提高了精度。并通过微机进行系统内部误差校正，使计量准确达到0.5级，并可现场在线标定。该流量计的特点是结构简单，牢固耐用、安装使用维修方便、不卡堵。而且对介质要求不高，油、气、砂、泥及混合液仍可完全正常工作。现场数字显示累积和瞬时流量，直观清晰准确。并均可清零。备有远传二次显示的标准通讯接口。远传有脉冲及电流两种输出方式。有自备电源。无外接电源仍可使用。该流量计抗干扰能力强，在高电场、高磁场情况下工作正常。防爆标志为IaIICT4、隔爆标志为Diibt4、防护：IP68，可适用于各种场所。
二、工作原理
该流量计是速度式涡轮单流速流量计的一种，为我厂独创专利产品，结构为单一叶轮吊挂在管道一侧，由液体推动其旋转，通过传感器转换成电信号，经放大器后远传输出。经过计算可取得流量值。
三、环境条件
环境温度：-40～+80℃ 外磁场≤400A/m
一、用途：
ZRN-LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
二、特点：
★ 压力损失小，叶轮具有防腐功能。
★ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
★ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示
器。修正公式精度优于±0.02%。
★ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
★ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、主要技术参数:
★ 流量计规格，基本参数和性能指标
（见表二）
★ 准确度：0.5级、1.0级；
★ 使用条件：
1、 环境温度-20℃～50℃;
2、 相对温度：5%～95%;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86Kpa～106Kpa;
5、 防爆等级：ibⅡBT4.
★ 信号传输距离：传感器至显示器的距离可达1000m。
四、 电气特性：
1、 显示方式：
（1）LWGY 远传显示：脉冲输出（配显示仪表）；
（2）LWY 现场显示：7位LCD显示累积流量，单位（m3）
7位LCD显示瞬时流量，单位（m3/h）
（3）LWGB 涡轮流量变送器：（配显示仪表）。
2、输出功能：
（1）LWGY 脉冲输出，p-p值由供电电源确定；
（2）LWY 可带脉冲输出或4~20mA两线制电流输出；
（3）LWGB 4~20mA两线制电流输出。
3、供电电源：
（1）LWGY：DC5~24V；
（2）LWY：3V锂电池安装于仪表内部可连续使用八年以上；
（3）LWGB：DC24V。
五、 安装方式：
（表二）
|
