工控产品-计数器长度计-te-c49p62a

特点

任意系数设定
EEPROM数据保护
多种输入模式和输出模式选择
所有功能从面板的按键进行操作

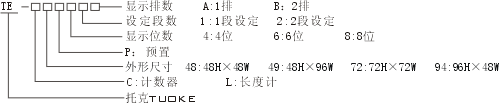

一、型号及含义

二、型号及技术参数 15061829426 0510-82845021 张毅

型号	可预置段数	显示位数	计数范围	输入信号	最大计数速率
TE-□48P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□48P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□49P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□49P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□72P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□72P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□94P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□94P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□49P62A	2段	6位	0∽999999	4-30V	5KHz

三、技术参数

功耗	≤5VA （at AC 220V 50HZ）
输入信号	触点输入/集电极输入/传感器输入,输入电阻5KΩ,低电平0-2V,高电平30V
溢出	当测量值出现6位时显示“－－－－－－”
输入方式	加法、减法、加减法（相位差输入）
输出方式	N、C、R
复位方式	手动复位、自动复位、外接信号复位
辅助电压	DC 12V±10% 50mA max
电源电压	AC 220V （50HZ/60HZ）
绝缘强度	100M/min以上，用500VDC兆欧表测（导电端子和裸露的非带电金属体间、非连接触点间
耐压	AC2000V,50HZ/60HZ 1min（导电端子和裸露的非带电金属体间、非接触点间）
抗干扰	用噪音抗干扰模拟器的方波干扰：+2KV（电源端子间）、+500V（输入端间）
工作环境	0-50℃ 45%-85%RH

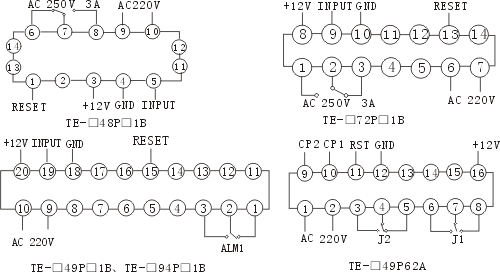

<四、连接图

五、面板说明
1、位选键（）：当进入编程状态时,数码管中有一位闪烁,通过此键可使闪烁位从高位向低位循环移动 2、增加键（Δ）：当进入编程状态时，通过此键可使闪烁位的数字由0到9循环增加。 3、复位键（RST）：在正常工作时,按下复位键,计数器恢复初始状态，抬起复位键,计数器开始计数。 4、功能键（SET）：在正常工作时，编程灯（SET）不亮，此时按一下功能键，编程灯亮，表示进入编程状态。
六、操作指南
1、TE-□48P41B、TE-□49P41B、TE-□72P41B、TE-□94P41B使用说明：
1）、显示器：正常工作时,上边四位数码管显示当前计数值。下边四位数码管显示设定值。 2）、计数值设定：利用增加键和位选键即可任意设定计数器的计数值、倍率值。第一次按位选键（），上边第一位数码管呈闪烁状态，按增加键（△），设定此数值；再按位选键（），上边第二位数码管闪烁，按增加键（△），设定此数值；依次类推，设定第三位、第四位数值，即设定了四位计数值；此时再按位选键（），下边第一位数码管呈闪烁状态，按增加键（△），设定此数值；然后按位选键（），下边第二位数码管闪烁，按增加键（△），设定此数值；依次类推，设定下边第三位、第四位数值，即设定了计数器的倍率值（显示值等于计数脉冲数乘以倍率，倍率值范围：0.001-9.999）；这时数码管仍在闪烁，8秒种后，闪烁停止，以上所设定的计数值、倍率值便自动存入机内。注意：在整个设定过程中,应连续进行,每两步骤之间不应超过8秒钟。 3）、接线端子说明： ①、GND为公共端,PAU为计数选择端,计数选择端PAU与公共端GND相接,计数为倒计数,反之为正计数. ②、RST为计数复位端，RST端与GND端接通，计数器恢复初始状态；RST端GND端断开，计数器从初始值开始计数。 ③、INPUT为计数输入端，开关量、电平脉冲两种输入信号兼容。开关量如常开触点、光电对管。电平脉冲：低电平：-30V—+0.6V；高电平：+4V—+30V。（见图1）

2、TE-□48P81B、TE-□49P81B、TE-□72P81B、TE-□94P81B使用说明：
1）、显示器：正常工作时，八位数码管显示当前计数值。 2）、计数值设定：利用增加键和位选键即可任意设定计数器的计数值、倍率值。先按位选键（），上边第一位数码管呈闪烁状态，按增加键（△），设定此数值；再按位选键（），上边第二位数码管闪烁，按增加键（△），设定此数值；依次类推，设定上边第三位、第四位数值，下边第一位、第二位、第三位、第四位数值，即设定了计数器的计数值，再按位选键（），只有上边四位数码管亮，且第一位数码管闪烁，按增加键（△），设定此数值，再按位选键（），上边第二位数码管闪烁，按增加键（△），设定此数值，依次类推，设定上边第三位、第四位数值，即设定了计数器的倍率值（显示值等于计数脉冲数乘以倍率，倍率值范围：0.001-9.999）；这时数码管仍在闪烁，8秒种后，闪烁停止，以上所设定的计数值、倍率值便自动存入机内。 3）、接线端子说明： ①、GND为公共端，PAU为计数选择端,计数选择端PAU与公共端GND相接,计数为倒计数,反之为正计数. ②、RST为计数复位端，RST端与GND端接通，计数器恢复初始状态；RST端GND端断开，计数器从初始值开始计数 ③、INPUT为计数输入端，开关量、电平脉冲两种输入信号兼容。开关量如常开触点、光电对管。电平脉冲：低电平：-30V—+0.6V；高电平：+4V—+30V。（见图1）
3、TE-□49P62A（六位智能数显计数器/长度计）使用说明
1）、功能键（SET）：按动此键将按如下顺序选项

①在正常工作时，编程灯（SET）不亮，此时按一下功能键，编程灯亮，表示进入编程状态。同时继电器1指示灯（J1）亮，这时可通过位选和增加键，设置继电器1的动作值（当显示值大于或等于该值时继电器1吸合，否则释放）。 ②再按动功能键，J1灯灭，继电器2指示灯（J2）亮，此时可设定继电器2的动作值（当显示值大于或等于该值时继电器2吸合，否则释放）。

③继续按动功能键，J1和J2同时亮，此时可设定倍率（计数值乘以倍率即为显示值，倍率值范围：0.001-65.535）。

④再按动功能键,J1和J2灯同时灭。可以设定计数初始值（每次复位都会使显示回到初始值）.

⑤继续按动功能键，此时可通过位选键，设置小数点。

⑥最后再按动一次功能键，编程灯灭，计数器进入正常工作状态，当继电器1吸合时J1灯亮，释放则灭；继电器2吸合时J2灯亮，释放则灭.

2）、计数输入端：输入1为减1计数，输入2为加1计数，可接入开关量也可接入电平脉冲。电平脉冲：低电平：-30V—+0.6V；高电平：+4V—+30V。（见图1）

七、继电器工作方式

N方式：上电仪表工作，达到或超过设定值时继电器吸合。
C方式: 上电仪表工作，达到或超过设定值时继电器释放。
R方式: 上电仪表工作，达到或超过设定值时继电器吸合；5秒后，仪表自动复位，重新开始工作。

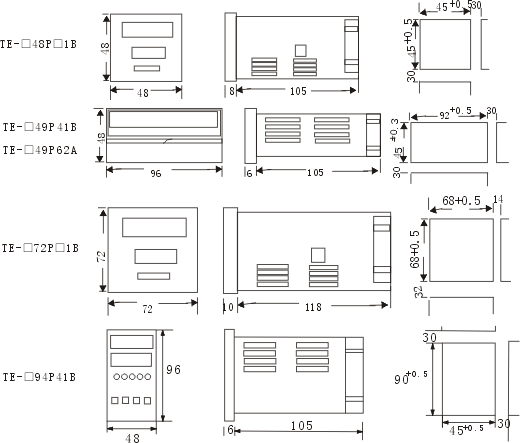

八、外形及开孔尺寸

九、使用保存注意事项

1、使用前，仪表需通电予热15分钟。

2、适宜使用环境温度0~+40℃，相对湿度85％以下。

3、本仪表校准时间间隔为一年。

4、若输入信号伴随高频干扰，应在线里用高频过滤器。

5、输入导线不宜过长。如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连。

6、若长期存放未使用，请每三个月通电一次，通电时间不少于4小时。
