、 概述

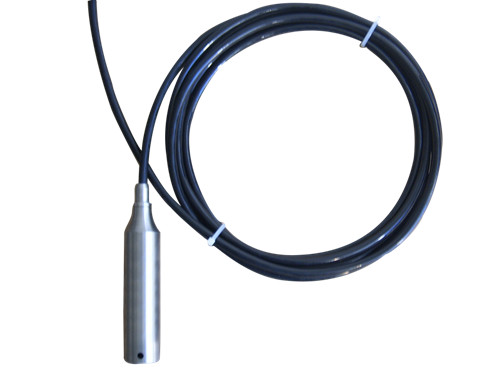

NH93420-I静压式液位变送器是引进国外技术和采用进口元件生产制作的投入式液位测量产品，该产品广泛应用于石油、化工、轻纺、冶金、电力、啤酒和水处理、舰船油罐等行业。
  用静压测量原理：
  当投入式液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po
  式中：
  P ：  液位计迎液面所受压力
   ρ：   被测液体密度
  g ：  当地重力加速度
  Po： 液面上大气压
  H ：  投入式液位变送器投入液体的深度
  同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。

2、 特点
2.1. 温度稳定性好
传感器本身在0～70℃内实现了温度补偿，在信号转换电路中加入了温度补偿电路，消除电路温漂对精度的影响，从而提高精度。
2.2. 使用寿命长
膜片采用了高技术激光调制电路，传感器外壳采用不锈钢制作。
2.3. 安装方便
仅需将变送器探头投入液体中，引出信号线同二次仪表连接。

3、 性能规格
3.1. 参考精度：
±0.2%  ±0.3%  ±0.5%校验量程，包括线性，迟滞性和重复性。
3.2. 稳 定 性：12个月，±0.2%F.S

4. 功能规格
4.1. 测量范围：0～200m 最小量程为0.5m
4.2. 环境温度-20℃～80℃
4.3.电 源：24VDC
4.4.输 出：4～20mA两线制


5. 安装
5.1. 负载特性

5.2. 电气连接

普通型接线示意图 本安防爆型接线示意图

5.3. 安装方式



1、螺纹式下部安装
2、法兰式罐顶安装
3、法兰式侧面安装
4、导气电缆悬挂式安装


5.4. 安装须知
5.4.1.由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头。
5.4.2.在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。
5.4.3.变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏。
5.4.4.变送器接地端子应可靠接地，电源屏蔽线应与其相连。
5.4.5.测量易爆危险品时，必须严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i”》中的有关规定进行安装。


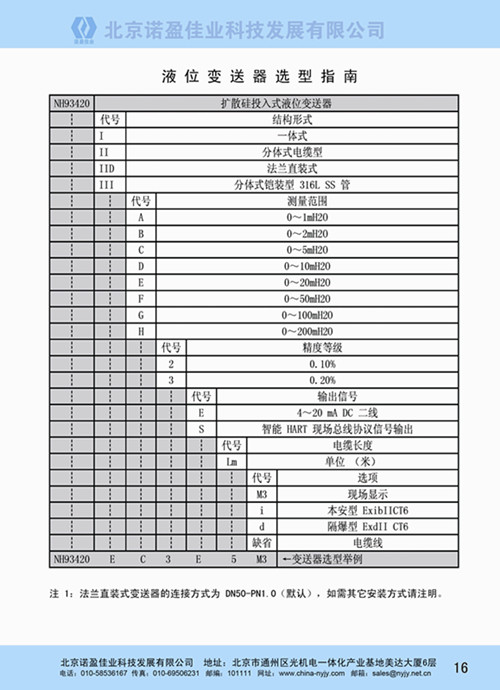

6. 物理规格
6.1. 材料
膜片为316L不锈钢隔离膜片，投入体为不锈钢，密封件为氟橡胶。

6.2. 标牌
变送器将按用户要求免费打标牌。所有标牌都是不锈钢的。
