CAN光纤中继器
用户手册
概述：

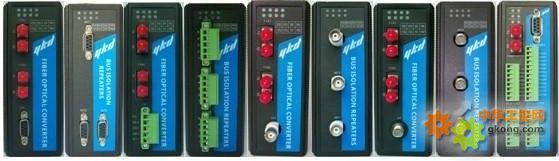

YFC系列产品是易控达科技专门为CAN 现场总线远距离数据通讯而设计的工业级光纤通讯中继产品。具有总线段光电隔离，信号再生，延长传输距离，增加节点数等功能。支持基于CAN2.0A/B的各类总线如：CAN、DeviceNet、CANOoen、SDS、NMEA2000、SAE J1939、SAE J2284等。
该系列产品采用易控达独创的专有技术，数据全透明传输，自动切换数据方向，无须任何设置。YFC1系列支持一路电缆数据接口，一路光纤数据接口，适用于点对点通讯结构；YFC2系列支持一路电缆数据接口，两路光纤数据接口，适用于链型（可级联传输更远距离）、星型拓扑结构。YFC1和YFC2可混合组网为更复杂的网络拓扑结构。
特点：
Ø 速率自适应，无须拨码开关设置速率，透明传输，极低的纳秒级信号延时
Ø 独创的总线端口状态适时监测、光纤链路状态适时监测、继电器自动报警功能
Ø 支持点对对点、链型、星型等拓扑结构
Ø 8个LED状态指示灯，全方位显示总线和光纤运行状态
Ø 独立双电源冗余，DC12-30V宽电源供电，DC1500V电源隔离,反接保护
Ø 电接口4000V的防雷隔离保护,1.5A过流,600W浪涌保护
Ø 超强防磁场、防辐射及抗干扰功能
Ø 铝制加强机壳,IP30防护等级, 35mm工业卡轨安装方式
典型应用：
该设备为光纤中继器，光纤连接方式为交叉连接，即A设备的光口TX端连接到B设备的RX端，A设备的RX端连接到B设备的TX端。连接方式有点对点型、链型和星型三种基本型，并可在基本型的基础上组合为更复杂的网络拓扑结构。
技术参数
电接口
Ø 接口类型：5PIN的接线端子
Ø 通信速率：0~1MBit/s，速率自适应
Ø 信号延时（电口）：100ns电接口
Ø 提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能
Ø 终端电阻：本机不带终端电阻，请按需要外接
光纤接口：
Ø 光口类型：多模、单模可选（1个、2个光纤口可选）
Ø 光口连接器：ST、SC、FC可选，标配ST
Ø 光纤波长：多模1310 nm，单模1310 nm
Ø 传输光纤：多模50/125 um、62.5/125 um、100/140um，单模8.3/125 um、9/125um、10/125um
Ø 传输距离：多模0—2Km，单模0—20Km，更远距离可选
Ø 光线路误码率：<10-9
电源及保护：
Ø 工作电压：双电源冗余输入，DC10V-36V值，典型值DC24V
Ø 工作电流：典型值100mA@24V
Ø 电压保护：提供L1+/M/L2+ 反接保护
Ø 电流保护：1 A (信号短接保护)
Ø 继电器告警输出：电口故障和光纤链路故障故障告警输出，触点容量：DC30V/1A、AC120V@1A
工作环境：
Ø 操作温度：
标准类型：0 ~ 70 °C (32 ~ 158 °F)
宽温类型：-40 ~ 85 °C (-40 ~ 185 °F)
Ø 操作湿度：5 ~ 95% RH
Ø 存放温度： -40 ~ 85 °C (-40 ~ 185 °F)
机械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外壳：IP30防护等级,铝制加强机壳
Ø 安装方式： 35mmDIN导轨安装
Ø 净重：800g
规格型号
|
产品编号 |
描述 |
|
YFC1 |
工业级CAN总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口，多模/单模光纤可选，ST/SC/FC接口可选，标配多模光纤ST接口 |
|
YFC2 |
工业级CAN总线光纤中继器，（支持点对点、链型、星型拓扑），一路电接口，两路光模块接口，多模/单模光纤可选，ST/SC/FC接口可选，标配多模光纤ST接口 |
