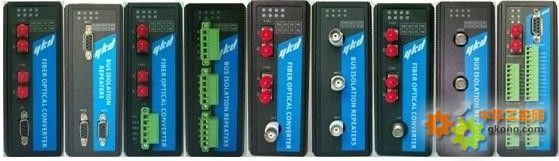

CAN总线隔离中继器
YHC系列
概述：
YHC系列产品是易控达科技专门为CAN 现场总线远距离数据通讯而设计的工业级通讯中继产品。具有总线段光电隔离，信号再生，延长传输距离，增加节点数等功能。也可以将该模块放置于CAN主干线上，将单电缆的总线转换成双路的CAN总线，级联使用可以组合为更复杂的CAN总线网络拓扑结构。支持基于CAN2.0A/B的各类总线如： DeviceNet、CANOoen、SDS、NMEA2000、SAE J1939、SAE J2284等。
该系列产品采用易控达独创的专有技术，数据全透明传输，自动切换数据方向，无须任何设置。YHC3产品支持3路电缆数据接口，彼此之间光电隔离，当某总线段出现故障时，不会影响另外两路总线段，任意一路电接口数据输入将输出到另外两路电接口。
特点：
Ø 支持3路独立CAN电接口,透明传输，极低的纳秒级信号延时
Ø 支持0—1Mbit/秒速率，速率自适应，无须拨码开关设置速率
Ø 实现总线段隔离，能够信号再生（增加节点数），延长传输距离
Ø 独创的总线端口状态适时监测、继电器自动报警功能
Ø 8个LED状态指示灯，全方位显示总线运行状态
Ø 电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能
Ø 独立双电源冗余，DC10-36V宽电源供电，DC1500V电源隔离,具有1A反接保护功能
Ø 超强防磁场、防辐射及抗干扰功能
Ø 铝制加强机壳,IP30防护等级, 35mm工业卡轨安装方式
典型应用：
该设备任意电口接收的数据将传输到另外两个端口，任意电口的故障将不会影响另外两个电口。实现了各总线段隔离，能够信号再生，增加I/O节点数，延长传输距离等功能。同时支持将单电缆总线转换为双电缆输出，从而形成星型的总线结构。
技术参数
电接口
Ø 接口类型：5PIN的接线端子
Ø 通信速率：0~1MBit/s，速率自适应
Ø 信号延时（电口）：100ns
Ø 电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能
Ø 终端电阻：本机不带终端电阻，请按需要外接
电源及保护：
Ø 工作电压：双电源冗余输入，DC10V-36V值，典型值DC24V
Ø 工作电流：典型值100mA@24V
Ø 电压保护：提供L1+/M/L2+ 反接保护
Ø 电流保护：1 A (信号短接保护)
Ø 继电器告警输出：电口故障告警输出，触点容量：DC30V/1A、AC120V@1A
工作环境：
Ø 操作温度：
标准类型：0 ~ 70 °C (32 ~ 158 °F)
宽温类型：-40 ~ 85 °C (-40 ~ 185 °F)
Ø 操作湿度：5 ~ 95% RH
Ø 存放温度： -40 ~ 85 °C (-40 ~ 185 °F)
机械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外壳：IP30防护等级,铝制加强机壳
Ø 安装方式： 35mmDIN导轨安装
Ø 净重：800g
应用范围：
电力、交通、能源、监控及工业控制等领域。
规格型号
|
产品编号 |
描述 |
|
YHC3 |
工业级CAN总线电缆隔离中继器（HUB），支持3路独立CAN电接口 |
