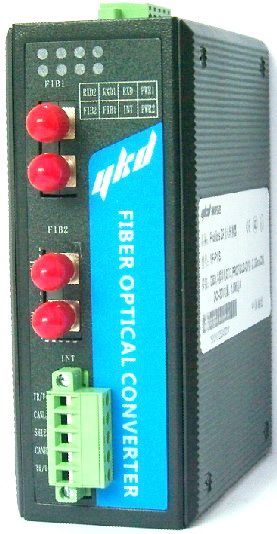

CC-LINK总线光纤中继器YFK1/YFK2
概述：
YFK系列产品是易控达科技专门为CC-LINK 现场总线远距离数据通讯而设计的工业级光纤通讯中继产品。通过将该总线的电缆通讯转换为光纤通讯，实现了总线段间的信号光电隔离、完全隔离了总线段之间的电气干扰；同时具有总线信号再生、延长传输距离、增加节点数以及改变组网拓扑结构的功能。
YFK1系列支持一路电缆数据接口，一路光纤数据接口，适用于点对点通讯结构；YFK2系列支持一路电缆数据接口，两路光纤数据接口，适用于链型（可级联传输更远距离）、星型拓扑结构。YFK1和YFK2可混合组网为更复杂的网络拓扑结构。该产品具有易控达独创的总线故障智能切断功能，当某总线段出现故障时，不会影响另外总线段。
该系列产品采用易控达独创的专有技术，数据全透明传输，自动切换数据方向，无须任何设置，支持CC-LINK全部总线速率，速率自适应，解决了高速率远距离传输问题，多模光纤可传输2KM，单模光纤可传输20KM。该产品可靠的完成了通过光纤传输总线数据，继承并保留了CC-LINK总线的全部优点,实现了高速率远距离传输、电气及地线隔离、降低干扰等性能，该设备解决了电磁干扰、地环干扰和雷电破坏的难题，同时还具有如下优点：工业设计、低功耗、隔离保护、总线故障智能切断、继电器告警输出、IP30防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装、宽电源（DC10-36V）输入、双电源冗余等优点。
特点：
Ø 支持CC-LINK全部总线速率，速率自适应，数据全透明传输，极低的纳秒级信号延时；
Ø 多模光纤/单模光纤可选，多模可传输2KM，单模可传输20KM，ST/SC/FC接口可选；
Ø 支持多种光纤网络结构：点对点、星型、链型，并可组合为更复杂的网络拓扑结构；
Ø 电接口采用独立电源模块供电，完全隔离了总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏；
Ø 电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复过流保护功能；
Ø 具有独创的总线故障智能切断功能，光纤链路状态智能监测，电源监测，继电器自动报警功能；
Ø 丰富的LED状态指示灯，全方位显示总线和光纤运行状态；
Ø 独立双电源冗余，DC10-36V宽电源供电，DC1500V电源隔离,具有1A反接保护功能；
Ø 工业级设计，无风扇、低功耗、超强防磁场、防辐射及抗干扰功能；
Ø 波纹式高强度金属外壳，IP30防护等级, 35mm工业卡轨安装方式；
网络拓扑结构：
本系列产品支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构。
本系列产品应用灵活，采用点对点的网络时可以实现通过光纤连接两个CC-LINK总线网段；采用双光口链形网络的光纤总线上可以实现多网段的CC-LINK总线段级联中继（最多20个）；也可以采用双光口网络改变总线拓扑方式为星型结构；该系列产品即插即用，可以任意增加或减少节点，不需配置，最大程度的使用户安装和调试过程简单化。
该设备为光纤中继器，光纤连接方式为交叉连接，即A设备的光口TX端连接到B设备的RX端，A设备的RX端连接到B设备的TX端。典型应用方案如下：
点对点（Point to Point）
应用场合：某些单独分散的总线节点间需要远距离通讯，或者受干扰严重需要电气隔离
链型（Line）
应用场合：多个总线节点间需要远距离通讯，或者多个节点间需要完全的电气隔离抗干扰
星型（Star）
应用场合：多个节点之间需要改变总线拓扑方式，或者多个节点间需要完全的电气隔离时；
技术参数
电接口
Ø 接口类型：5PIN接线端子
Ø 通信速率：156K、625K、2.5M、5M、10MBit/s，速率自适应
Ø 信号延时（电口）：100ns
Ø 具备1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能
Ø 终端电阻：本机不带终端电阻，请按需要外接
光纤接口：
Ø 光口类型：多模、单模可选（1个、2个光纤口可选）
Ø 光口连接器：ST、SC、FC可选，标配ST
Ø 光纤波长：多模1310 nm，单模1310 nm
Ø 传输光纤：多模50/125 um、62.5/125 um、100/140um，单模8.3/125 um、9/125um、10/125um
Ø 传输距离：多模0—2Km，单模0—20Km，更远距离可选
Ø 光线路误码率：<10-9
电源及保护：
Ø 工作电压：双电源冗余输入，DC10V-36V值，典型值DC24V
Ø 工作电流：典型值100mA@24V
Ø 电压保护：提供L1+/M/L2+ 反接保护
Ø 电流保护：1 A (信号短接保护)
Ø 继电器告警输出：电口故障和光纤链路故障故障告警输出，触点容量：DC30V/1A、AC120V@1A
工作环境：
Ø 操作温度：
标准类型：0 ~ 70 °C (32 ~ 158 °F)
宽温类型：-40 ~ 85 °C (-40 ~ 185 °F)
Ø 操作湿度：5 ~ 95% RH
Ø 存放温度： -40 ~ 85 °C (-40 ~ 185 °F)
机械特性：
Ø 外形尺寸：136mm×105mm×52mm
Ø 外壳：IP30防护等级,铝制加强机壳
Ø 安装方式： 35mmDIN导轨安装
Ø 净重：800g
安规测试：
EMI：EN55022 1998, Class A
EMS：
EN61000-4-2 (ESD), Criteria B, Level 4
EN61000-4-3 (RS), Criteria A, Level 2
EN61000-4-4 (EFT), Criteria B, Level 4
EN61000-4-5 (Surge), Criteria B, Level 2
EN61000-4-6 (CS), Criteria B, Level 2
En61000-4-8 (PFMF), Criteria A, Level 3
Freefall：IEC 60068-2-32
应用范围：
电力、交通、能源、监控及工业控制等领域。
规格型号
|
产品编号 |
描述 |
|
YFK1-S-ST |
工业级CC-LINK总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口，单模光纤（0—20KM、更远距离可选），标配ST接头 |
|
YFK1-S-SC |
工业级CC-LINK总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口，单模光纤（0—20KM、更远距离可选），SC接头 |
|
YFK1-S-FC |
工业级CC-LINK总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口，单模光纤（0—20KM、更远距离可选），FC接头 |
|
YFK1-M-ST |
工业级CC-LINK总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口，多模光纤（0—2KM），标配ST接头 |
|
YFK1-M-SC |
工业级CC-LINK总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口，多模光纤（0—2KM），SC接头 |
|
YFK1-M-FC |
工业级CC-LINK总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口，多模光纤（0—2KM），FC接头 |
|
YFK2-S-ST |
工业级CC-LINK总线光纤中继器，（支持点对点、链型、星型拓扑），一路电接口，两路光模块接口，单模光纤（0—20KM、更远距离可选），标配ST接头 |
|
YFK2-S-SC |
工业级CC-LINK总线光纤中继器，（支持点对点、链型、星型拓扑），一路电接口，两路光模块接口，单模光纤（0—20KM、更远距离可选），SC接头 |
|
YFK2-S-FC |
工业级CC-LINK总线光纤中继器，（支持点对点、链型、星型拓扑），一路电接口，两路光模块接口，单模光纤（0—20KM、更远距离可选），FC接头 |
|
YFK2-M-ST |
工业级CC-LINK总线光纤中继器，（支持点对点、链型、星型拓扑），一路电接口，两路光模块接口，多模光纤（0—2KM），标配ST接头 |
|
YFK2-M-SC |
工业级CC-LINK总线光纤中继器，（支持点对点、链型、星型拓扑），一路电接口，两路光模块接口，多模光纤（0—2KM），SC接头 |
|
YFK2-M-FC |
工业级CC-LINK DP/FMS总线光纤中继器，（支持点对点、链型、星型拓扑），一路电接口，两路光模块接口，多模光纤（0—2KM），FC接头 |
