一、蓝宝石视窗材料基础：高温高压环境下的工程特性解析

在高真空、超高压、强腐蚀和极端高低温等苛刻的工业环境中，蓝宝石视窗凭借其独特的物理化学特性，成为保护精密光学系统的关键屏障。蓝宝石视窗的基底材料为高纯度单晶α-Al?O?（纯度≥99.99%），与常规光学窗口材料相比，蓝宝石在力学、热学和光学性能方面具有显著优势，是极端工况下光学窗口的首选材料。

蓝宝石的莫氏硬度为9级，仅次于金刚石，这使得蓝宝石视窗具有极强的耐刮擦性能，普通沙石、金属都无法在其表面留下划痕。在光学性能方面，蓝宝石的透射光谱范围覆盖150 nm（紫外）至约5.5 μm（中红外），这一宽波段透过特性使其在紫外、可见光和红外光谱范围内均具有优异的光学透过率。相比UV熔融石英和N-BK7窗口，蓝宝石窗口的透明范围更宽，可用于多光谱传输应用——这对工业过程监控中的多参数同步测量具有重要意义。

在热学性能方面，蓝宝石的熔点高达2040°C，可在1600°C氧化气氛下持续稳定运行，是高温视窗唯一实用的晶体材料。此外，蓝宝石视窗具有优异的化学稳定性，对酸、碱和多数化学介质呈现极强的惰性，仅在热浓磷酸与强碱条件下才会发生反应。力学方面，蓝宝石的抗压强度超过2 GPa，能够支撑数百兆帕的设计压力而不发生塑性变形，杨氏模量约为435 GPa，是铁的两倍，即便在强大外力作用下也不易变形。

此外，蓝宝石具有优异的真空兼容性和极低的释气性，这使蓝宝石视窗在超高真空（UHV）环境中优势明显——在高能物理粒子加速器和聚变研究设施中，窗口材料不能释放污染真空环境的气体，蓝宝石的单晶结构确保了其长期稳定性。这使得蓝宝石视窗在同时需要承压、耐温、透光的场景中，基本成为唯一可靠的材料选择。

表1：蓝宝石与主流窗口材料性能对比

性能指标	蓝宝石(Al?O?)	石英玻璃(SiO?)	K9/BK7玻璃
莫氏硬度	9	5.5~6.5	5~6
透光范围	150nm~5.5μm	170nm~2.5μm	350nm~2μm
最高工作温度	~2000°C	~1100°C	~500°C
折射率(nd)	~1.76	~1.46	~1.52
抗压强度	>2 GPa	~1.1 GPa	~0.5 GPa
热膨胀系数(×10??/°C)	5.0~6.6	~0.55	~7.1
化学稳定性	极佳（仅溶于热浓磷酸与强碱）	优良（易受氢氟酸侵蚀）	一般（易受酸碱侵蚀）

上表清晰展示出蓝宝石视窗在硬度、耐温、承压能力上的压倒性优势，这也是其成为钎焊蓝宝石观察窗核心元件的基础。对于工控领域的工程师而言，选型时需特别注意：当工况同时涉及高压（>10 MPa）、高温（>500°C）和强腐蚀介质时，蓝宝石视窗是唯一可靠的选择。

二、制备工艺与产业链：从晶体生长到钎焊封接的全流程

蓝宝石视窗的制造涉及从晶体生长到精密加工、镀膜、焊接封装等多个关键环节，每个环节的技术水平直接影响最终产品的性能。

2.1 晶体生长技术

晶体生长是蓝宝石视窗制造的基础。当前工业主流的蓝宝石单晶生长方法包括泡生法（Kyropoulos）、热交换法（HEM）和导模法（EFG）等。泡生法利用籽晶在熔体中引晶生长，可获得高质量、大直径的蓝宝石晶锭，是目前生长大尺寸蓝宝石晶体的主要方法。相关企业已掌握“泡生法生长大尺寸掺钛蓝宝石晶体”等专利技术，采用高纯度石墨材料构建热场，实现了高品质晶体生长。

2.2 精密加工技术

精密加工是蓝宝石视窗制造的关键环节。蓝宝石硬度极高，切割、研磨、抛光均需使用金刚石工具，传统机械加工易导致崩边、裂纹，良率不足50%，耗材磨损成本占总加工成本的40%以上。

现代蓝宝石光学加工采用“切割→减薄→双面粗磨→单面精磨→单面抛光”的工艺流程，配合化学机械抛光（CMP）技术实现纳米级表面精度。典型的蓝宝石窗口表面粗糙度可达≤0.1 μm，表面质量可达80-50划痕-麻点等级，并具备出色的平行度和透射波前精度，这是其在高端工业、医疗和军事应用中发挥光学性能的基础。

2.3 镀膜与封接技术

镀膜与封接是蓝宝石视窗从光学元件向功能组件转化的核心工艺。

蓝宝石的折射率较高（nd约1.76），为提升透过率至98%以上，需要配合增透膜（AR镀膜）。镀膜材料通常采用氧化钽（Ta?O?）和二氧化硅（SiO?）交替叠加的多层膜结构。

封接方面，活性钎焊技术是当前工业主流方案，利用含钛或锆的活性焊料在真空条件下实现蓝宝石与金属法兰之间的化学键合，形成高强度冶金级密封，这也是钎焊蓝宝石观察窗制造工艺的核心。

2.4 产业链现状

全球蓝宝石视窗行业已形成从晶体生长（上游）、精密加工（中游）到终端应用（下游）的完整产业链。中国企业在晶体生长规模和成本控制方面具有优势，在光学加工领域也已具备较强的国际竞争力。

三、设计挑战与关键工程：应力管理、密封与泄漏率控制

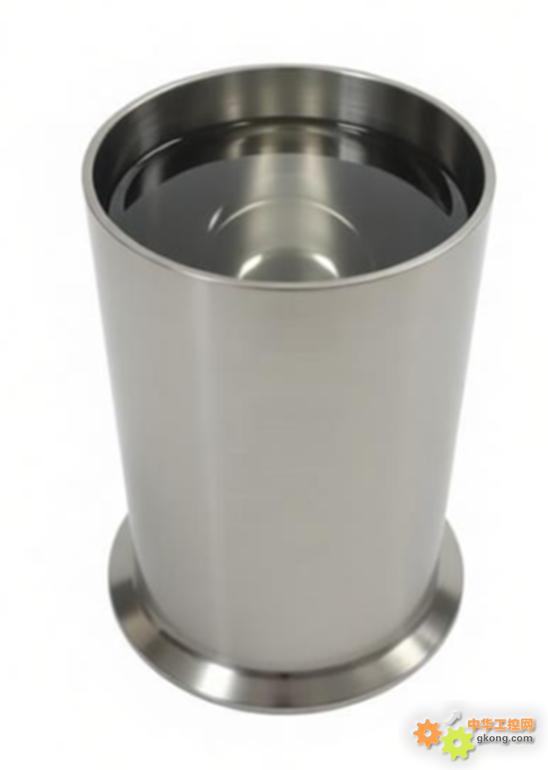

蓝宝石视窗在极端工况下的应用面临多项核心技术挑战，主要集中在应力管理、密封可靠性和光学精度三个方面。传感器专家网在《极限工况下的透明屏障：钎焊蓝宝石观察窗设计、制造与应用指南》中指出，蓝宝石观察窗的核心是通过活性钎焊技术将单晶蓝宝石光学晶片与金属法兰进行原子级键合，形成能够在高温、高压、高真空等极限工况下稳定运行的透明视窗组件，这对界面应力控制和密封完整性提出了极高要求。

3.1 热膨胀失配与应力管理

热膨胀失配是蓝宝石视窗设计中最具挑战性的问题。蓝宝石的热膨胀系数（C轴约6.6×10??/°C，A轴约5.0×10??/°C）与常用的不锈钢法兰（约17×10??/°C）差距很大，在热循环过程中产生的界面应力足以导致晶体开裂。

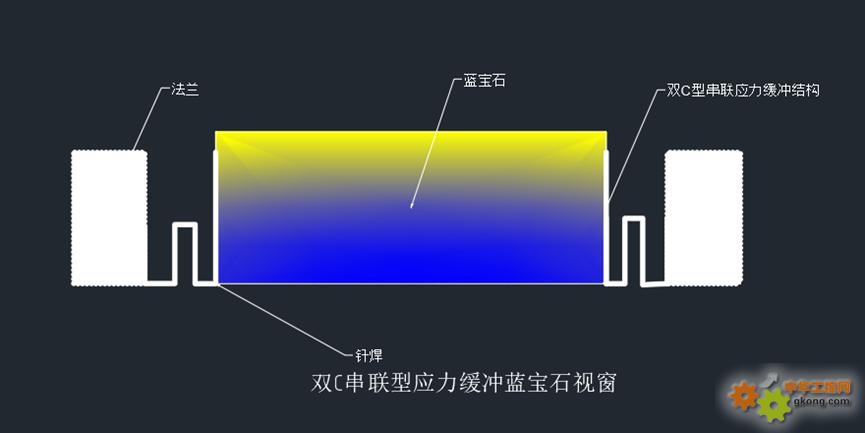

为解决这一问题，工程界开发了梯度应力缓冲结构：在蓝宝石晶体与不锈钢法兰之间串联多个C形金属环，靠近蓝宝石的一环采用可伐合金（膨胀系数与蓝宝石接近），靠近法兰的一环采用膨胀系数居中的材料。温度变化时，多层柔性元件通过弹性变形和受控塑性变形吸收热膨胀差异，将施加于晶体的应力控制在安全阈值以下。这正是钎焊蓝宝石观察窗长寿命运行的关键保障。

3.2 密封与泄漏率控制

密封与泄漏率控制是衡量蓝宝石视窗可靠性的核心指标。真空蓝宝石视窗的泄漏率通常要求低于2×10?¹? atm cc/sec He，部分高端产品的实测泄漏率甚至低至1×10?¹¹ atm cc/sec量级。这一指标需要从界面设计、焊接工艺到质量检验的全程精密控制。

在压力承载方面，蓝宝石窗口可承受高达10,000 psi（约69 MPa）的设计压力，适用于高压反应釜等极端压力环境。

3.3 亚临界裂纹扩展

蓝宝石的亚临界裂纹扩展是一个隐蔽但致命的风险因素。在长期应力和环境介质（如湿气）的共同作用下，蓝宝石表面的微缺陷会缓慢生长，达到临界尺寸后发生无预警断裂。因此，工业设计中许用应力必须远低于材料的本征强度，并且需将服役时间纳入寿命评估模型，这对从事钎焊蓝宝石观察窗可靠性设计的工程师来说是不可忽略的设计约束。

四、典型应用场景：从半导体到深海探测的蓝宝石视窗选型

蓝宝石视窗凭借综合性能优势，已广泛应用于多个高技术领域，形成了多元化的应用格局。

4.1 半导体制造

半导体制造是蓝宝石视窗用量最大、要求最严苛的应用领域之一。在等离子体刻蚀、化学气相沉积（CVD/PECVD）等工艺中，蓝宝石作为腔室观察窗和保护窗口，需要承受高密度等离子体的轰击和腐蚀性气体的侵蚀。蓝宝石具有极高的耐氟等离子体性，使其能够显著延长设备维护周期、提高晶圆加工产能。在AI芯片制造设备中，蓝宝石窗口还广泛应用于激光光刻系统和刻蚀沉积设备的等离子体腔室观察窗。

4.2 航空航天与国防

蓝宝石窗口用于飞行器前视红外（FLIR）系统、瞄准系统、侦察和监视系统，保护机载成像传感器免受高速颗粒、沙尘和盐水侵蚀。蓝宝石透波材料还用于飞机雷达罩、航天器舷窗，可在-200°C至2000°C的极端温度下保持结构稳定，已成为国产大飞机C919、长征系列火箭的关键部件。在AI驱动的无人机和自动驾驶系统中，蓝宝石作为机器视觉相机的保护窗口，能够持续提供稳定、无畸变的光学信号，支撑视觉识别、目标跟踪等算法的高精度运行。

4.3 深海探测与高压设备

在深海探测器中，蓝宝石窗口需要承受万米水深对应的超高外压，同时保持光学透明性。通过优化梯度应力缓冲结构和活性钎焊密封工艺，蓝宝石视窗已成功应用于全海深载人潜水器和无人着陆器。据传感器专家网报道，针对万米深渊需求设计的钎焊蓝宝石观察窗，可承受超过110 MPa的静水压力（对应深度超过11000米），在保持优异光学透过率的同时，泄漏率仍控制在超高真空级别，实现了从6000米深海到万米深渊的跨越式应用。

4.4 医疗与生物医学

蓝宝石窗口用于硬式内窥镜、CT和MRI等术中成像设备，其对X射线的可透性使其能够在不影响诊断图像质量的情况下提供光学通路。本项技术研究得益于中央引导地方发展资金的支持，其资助的“医疗电子内窥镜光学组件产业化”项目（项目编号：YDZX2023128），正致力于将高性能蓝宝石视窗技术从实验室推向规模化产业应用，以满足国产高端医疗内窥镜对核心光学组件的迫切需求。

4.5 消费电子

蓝宝石玻璃用于高端智能手机的摄像头保护镜片（如iPhone 15 Pro）、智能手表屏幕（如Apple Watch Ultra），其抗刮划性能是康宁大猩猩玻璃的3倍。这一规模化应用反向推动了蓝宝石加工成本的下降和工艺成熟度的提升。

五、行业标准与技术规范：GB/T与SJ标准解读

蓝宝石视窗作为在关键设备中使用的核心部件，其标准化工作对保障产品质量和互换性至关重要。目前，国内已发布多项针对蓝宝石窗口材料及成品的国家和行业标准。

GB/T 40381-2021《激光窗口用蓝宝石晶体板状材料规范》 是现行国家标准，规定了激光窗口用蓝宝石晶体板状材料的技术要求、检验方法、检验规则、标识、包装、运输和贮存等内容，适用于激光窗口用蓝宝石晶体板状材料。

SJ 20388A-2016《红外探测器用蓝宝石窗口规范》 是现行电子行业标准，规定了红外探测器用蓝宝石窗口的技术要求、质量保证规定及交货准备，适用于直拉法制备的蓝宝石单晶加工的窗口。该标准由工业和信息化部电子第四研究院归口，起草单位包括中国电子科技集团公司第四十六研究所、江苏中电振华晶体技术有限公司等权威机构。

上述标准的建立为蓝宝石窗口的国产化替代和质量控制提供了重要技术依据。值得注意的是，专门针对蓝宝石视窗组件（涵盖封接结构、泄漏率等系统性能指标）的综合性标准目前尚在完善中，随着应用领域的拓展，相关标准体系有望进一步完善。

六、市场格局与未来展望：大尺寸化与智能化集成趋势

6.1 市场规模

全球蓝宝石光学窗口市场保持稳定增长态势。据行业研究机构QYResearch统计及预测，2025年全球蓝宝石衬底及窗口片市场销售额达到约7.61亿美元，预计2032年将达到9.85亿美元，年复合增长率（CAGR）为3.8%。在更广泛的蓝宝石光学镜市场中，2025年市场规模约2.72亿美元，预计2032年达到约3.99亿美元，CAGR为5.64%。

6.2 竞争格局

全球蓝宝石光学窗口行业已形成以中国、日本、美国和欧洲为主要生产区域的格局。中国企业在晶体生长规模和成本控制方面具有优势，但在高端光学加工精度和镀膜技术上与国际先进水平仍存在一定差距——这也是当前国产替代的重点攻关方向。

6.3 未来技术趋势

蓝宝石视窗行业正朝着以下方向发展：

• 大尺寸化： 大直径（≥200mm乃至300mm以上）蓝宝石窗口的制备技术成为研发重点
• 极端性能提升： 面向核聚变装置、超临界水氧化反应器等更极端工况，开发更高温度、更高压力和更强辐照剂量的蓝宝石视窗组件
• 智能化集成： 将蓝宝石视窗与光学传感器、温度传感器等功能元件集成，发展多功能一体化的智能窗口模块，已成为AI视觉系统和工业4.0的重要趋势
• 环保与可持续发展： 在“碳中和”背景下，蓝宝石窗口生产过程中的能耗优化和材料循环利用技术将成为产业绿色转型的重要方向

七、常见问题（FAQ）

Q1：蓝宝石视窗与石英视窗应该如何选择？

蓝宝石视窗的莫氏硬度为9级，耐温可达2000°C，抗压强度超过2 GPa，适用于高压、高温和腐蚀性环境。石英视窗的紫外透过率更优，热膨胀系数极低，适用于对热稳定性要求高且对机械强度要求较低的场景。具体选型需结合实际工况的温度、压力、介质和光学需求。

Q2：蓝宝石视窗是否需要镀膜？

建议镀膜。蓝宝石的折射率较高（nd≈1.76），未镀膜时单面反射率约7.5%，双面总透过率约85%。镀增透膜（AR镀膜）后，透过率可提升至98%以上，对精密光学应用至关重要。镀膜材料多选用氧化钽（Ta?O?）和二氧化硅（SiO?）的多层膜体系。

Q3：如何判断蓝宝石视窗是否符合标准？

可依据GB/T 40381-2021《激光窗口用蓝宝石晶体板状材料规范》和SJ 20388A-2016《红外探测器用蓝宝石窗口规范》进行检验。针对蓝宝石视窗组件整体，还应关注泄漏率、承压能力及温度循环后的密封完整性等系统性指标，建议参考行业权威技术指南或与专业制造商共同制定验收规范。

Q4：钎焊蓝宝石观察窗的泄漏率能达到什么水平？

采用活性钎焊工艺制造的蓝宝石视窗，泄漏率通常可低至2×10?¹? atm cc/sec He以下，部分高端产品可达到1×10?¹¹ atm cc/sec He量级，满足超高真空（UHV）和极端压力容器的长期使用要求。

八、结语

蓝宝石视窗作为连接光学技术与极端工程环境的关键器件，其技术含量和产业价值正日益受到重视。从高纯度晶体生长到精密光学加工，从活性钎焊应力管理到可靠性评估体系，钎焊蓝宝石观察窗产业链的每一个环节都蕴含着深厚的技术积淀和创新机遇。

对于工控领域的从业者而言，深入理解蓝宝石视窗的材料特性、设计原理和应用场景，既是做好选型工作的基础，也是推动技术进步的前提。随着半导体、航空航天、深海探测和人工智能等前沿领域的持续发展，蓝宝石视窗的应用前景将更加广阔，相关技术创新也将不断突破现有边界。
