原标题：机房重点监控温湿度的区域及布点、布线、传感器选型技术方案

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

一、方案概述

机房内服务器、交换机、存储设备、UPS及蓄电池等核心设备对环境温湿度指标高度敏感，温湿度超标、局部积热、空气干燥静电积聚、潮湿结露等问题，极易造成设备运行卡顿、线路腐蚀、硬件老化、数据丢包，严重时引发设备宕机、电气短路等重大安全事故。传统机房单点监测、无规范布点、布线杂乱、传感器选型不匹配等问题，导致环境监测盲区多、数据失真、故障无法精准定位，难以满足标准化运维及等级保护要求。

为实现机房温湿度全方位、无盲区、精准化、常态化监测，本方案结合机房设备布局、气流组织、风险区域特性，明确机房重点监控区域、标准化布点规范、布线施工标准及传感器选型要求，形成一套完整、可落地、可验收的温湿度监控建设方案，适用于各类IDC数据机房、企业核心服务器机房、通信机房、UPS电池机房的新建及改造项目。

二、设计依据与技术指标

2.1 设计依据

• 《数据中心设计规范》（GB 50174-2017）

• 《电子信息系统机房施工及验收规范》（GB 50462-2016）

• 《数据中心运维规范》（YD/T 1821-2018）

• 《机房环境安全监控系统通用技术要求》

2.2 核心技术指标（A级机房标准）

机房正常运行环境：温度18℃～27℃，相对湿度40%RH～60%RH；严禁湿度过高结露、湿度过低产生静电、局部区域高温积热，保障设备7×24小时稳定运行。

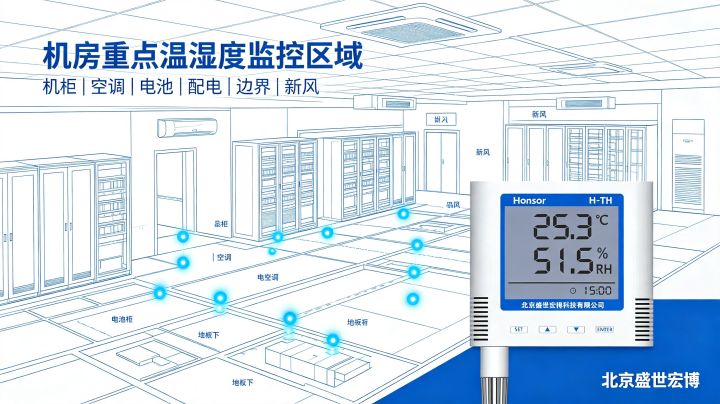

三、机房温湿度重点监控区域及布点方案

遵循立体覆盖、重点加密、风险优先、消除盲区的布点原则，结合机房冷热气流分布、设备发热特性，划分六大重点监控区域，明确各区域布点位置、布设数量及监测目的，实现全域精准监测。

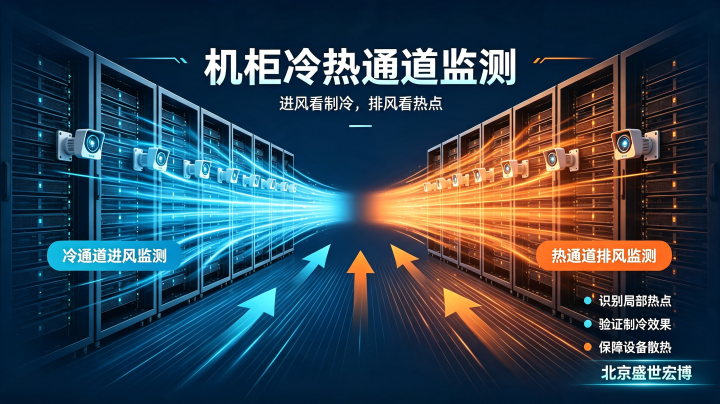

3.1 机柜设备核心监测区（核心重点区域）

机柜为机房主要发热源，服务器、存储、交换机设备长期高负荷运行，易产生局部热点，是监测核心区域，采用进出风双向布点模式。

• 布点位置：每排机柜冷通道进风口、热通道出风口；高密度刀片服务器机柜、高功率存储机柜单独加密布点。

• 布点规范：传感器安装于机柜正面中上位置（进风）、背部中上位置（出风），与设备通风面平齐，单排机柜每5台布设1组点位，高密度机柜每台单独布设。

• 监测目的：监测设备进风制冷效果、排风温度，精准识别单机柜散热不良、局部高温隐患，解决机房整体温度达标、局部热点隐蔽故障问题。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

3.2 精密空调气流监测区

精密空调是机房环境调节核心，气流循环异常是机房温湿度失衡的主要原因，需全覆盖监测空调送风、回风及气流隔离区域。

• 布点位置：精密空调回风口、送风口、冷热通道隔离隔断处。

• 布点规范：每台空调回风口、送风口各布设1个传感器；封闭式冷热通道在通道首尾、中部各布设1个监测点位。

• 监测目的：采集机房基准温湿度数据，验证空调制冷、除湿效果，排查送风短路、气流串扰、空调运行异常等问题。

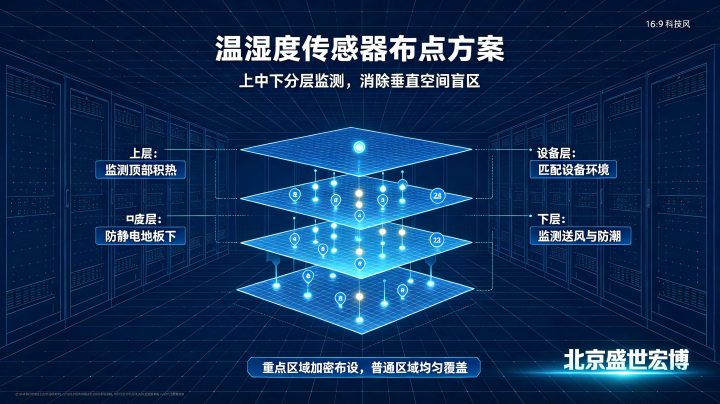

3.3 机房立体空间分层监测区

基于热空气上浮、冷空气下沉的物理特性，采用上、中、下三层立体布点，消除垂直空间监测盲区。

• 上部吊顶下方：机房吊顶下30cm处均匀布点，每10㎡布设1个传感器，监测顶部积热问题，避免设备顶部元件高温老化。

• 设备中层区域：机柜设备主体高度（1.2m-1.5m）位置均匀布点，匹配设备运行环境，反映机房常规温湿度状态。

• 防静电地板下送风层：地板下送风静压仓内，每片区布设监测点位，监测送风温湿度，排查线缆、配电设备受潮、结露、积水隐患。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

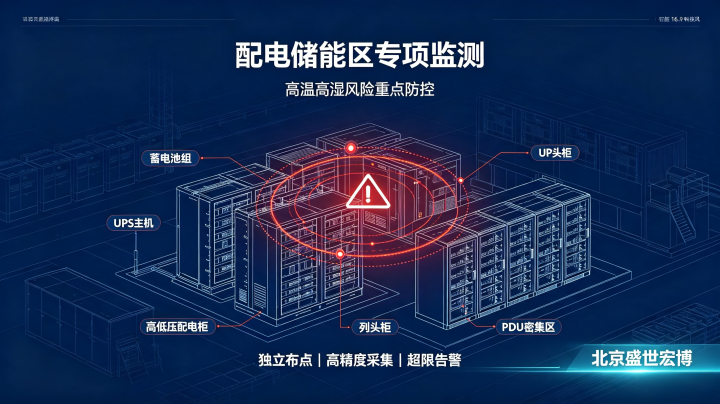

3.4 配电与储能高风险监测区（重中之重）

UPS、蓄电池、配电柜区域对温湿度敏感度最高，是机房安全高风险区域，全部独立布点，不与机房通用测点复用。

• 布点位置：高低压配电柜、列头柜、UPS主机柜旁、蓄电池组区域、PDU密集区域。

• 布点规范：每台配电柜、UPS主机各布设1个点位；蓄电池组区域按电池柜分组布设，每组电池柜对应1个高精度监测点位。

• 监测目的：蓄电池最佳运行温度20℃-25℃，实时监测避免高温缩短电池寿命、潮湿腐蚀端子漏液；规避配电设备高温过载、潮湿短路、爬电等故障。

3.5 机房边界及新风监测区

机房边界为内外空气交换区域，温湿度波动最大，易侵入潮气、冷热气流，需重点布点监测。

• 布点位置：机房出入口、隔断门口、外墙靠窗区域、新风机新风入口处。

• 布点规范：每个出入口、窗口各布设1个点位；新风入口专属布设1个监测点位。

• 监测目的：监测外界空气侵入导致的温湿度骤变，杜绝新风高湿、高温气流破坏机房环境平衡，预防墙面、设备结露。

3.6 专项功能监测区域

• 消防气瓶间：布设温湿度传感器，监测环境温度，避免钢瓶压力异常、消防设备失效。

• 光纤配线区域：ODF配线架、传输设备旁布点，避免高湿增大光纤损耗、静电影响光传输稳定性。

• 磁介质存储区域：专属布点严控温湿度，防止存储介质发霉、变形、数据异常。

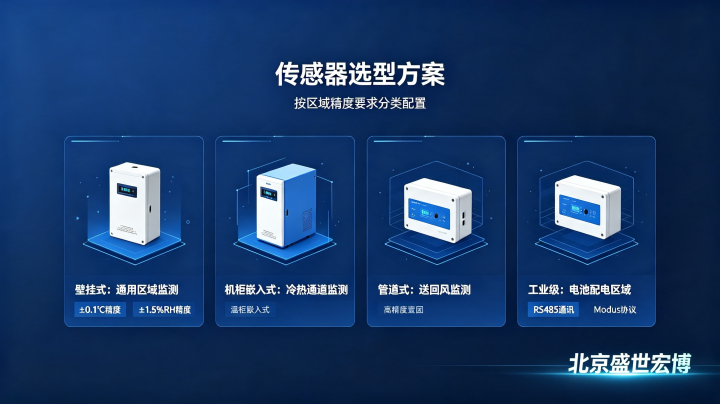

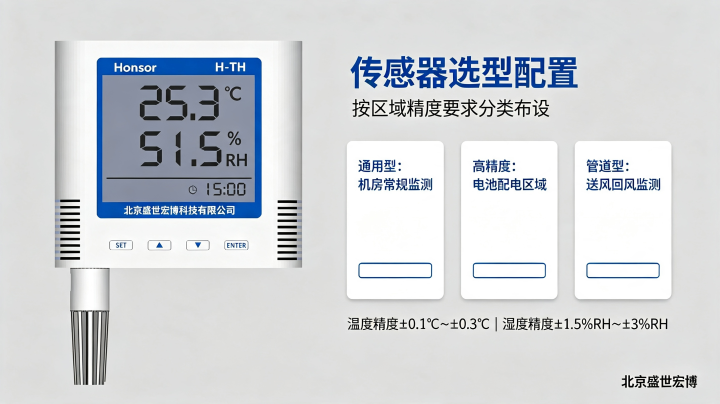

四、传感器选型技术方案

根据机房不同区域监测精度、环境特性，分类选型温湿度传感器，兼顾精度、稳定性、抗干扰性，适配机房电磁复杂、7×24小时连续运行的场景。

4.1 主流传感器类型及适用场景

（1）壁挂式温湿度传感器（通用型）

• 技术参数：温度测量范围0℃～50℃，精度±0.3℃；湿度0%～100%RH，精度±3%RH；支持RS485/Modbus协议。

• 适用区域：机房全域通用区域、吊顶下方、边界窗口、出入口、新风区域。

• 优势：安装便捷、抗电磁干扰、稳定性强，满足常规区域监测需求，性价比高。

（2）机柜嵌入式温湿度传感器（设备专用型）

• 技术参数：温度精度±0.2℃，湿度精度±2%RH，窄体设计，适配机柜安装，防粉尘、防气流干扰。

• 适用区域：服务器机柜冷热通道、高密度设备机柜内部。

• 优势：贴合设备通风环境，监测数据精准，可精准捕捉设备局部热点。

（3）高精度工业级温湿度传感器（高危区域专用）

• 技术参数：温度精度±0.1℃，湿度精度±1.5%RH，宽温运行，防潮防腐、抗干扰能力极强。

• 适用区域：蓄电池组区域、UPS机房、高低压配电柜区域。

• 优势：针对高风险区域专项设计，防潮防腐蚀，数据精度极高，保障动力设备运行安全。

（4）管道式温湿度传感器（送风专用）

• 技术参数：适配风道监测，抗气流冲击，数据响应速度快。

• 适用区域：精密空调送回风管道、地板下送风静压仓。

4.2 传感器通用选型要求

• 支持7×24小时连续不间断采集，数据刷新频率≤10s；

• 具备机房强电磁环境抗干扰能力，数据传输稳定不丢包；

• 支持标准Modbus通讯协议，可无缝对接机房动环监控平台；

• 具备防潮、防尘、防老化特性，适配机房长期运行场景；

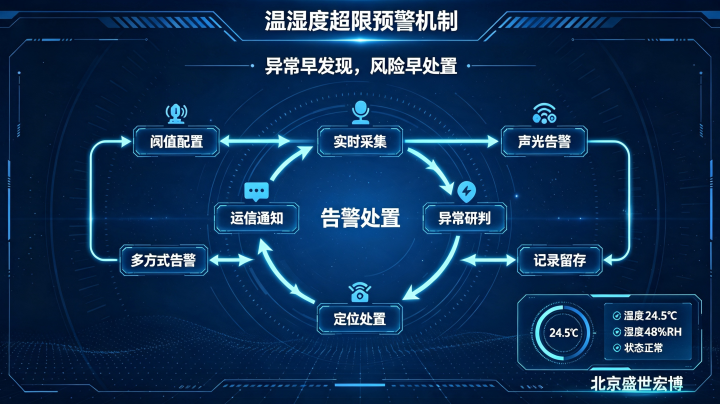

• 支持超限阈值设置，可联动平台实现声光、短信、弹窗告警。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

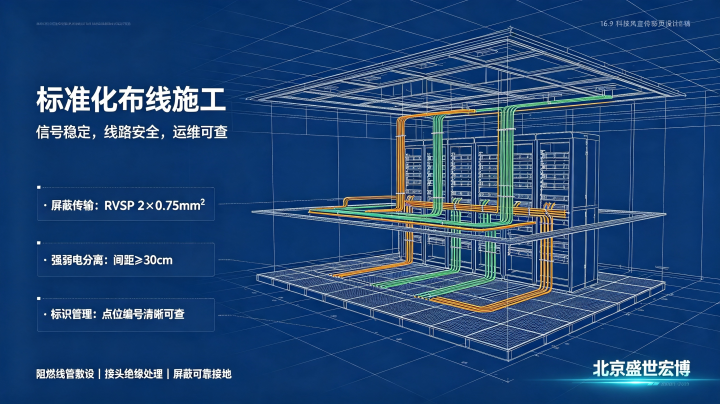

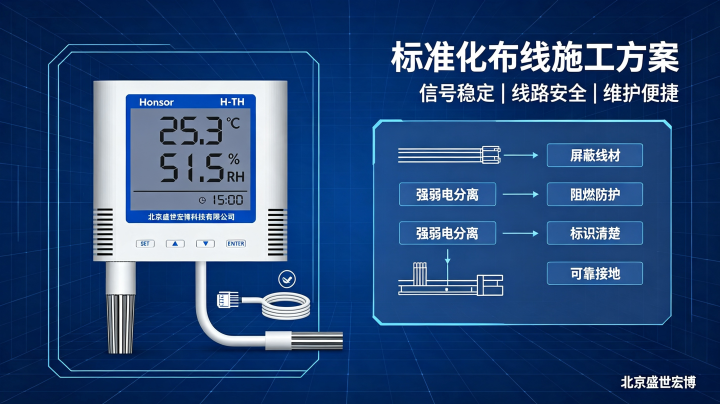

五、标准化布线施工方案

为保障监测信号稳定、线路安全、机房整洁，严格遵循机房弱电布线规范，统一布线标准、施工工艺及防护要求。

5.1 布线线材选型

• 信号传输线：采用屏蔽双绞线（RVSP 2×0.75mm²），抗电磁干扰，避免数据传输失真、乱码；

• 供电线路：采用国标纯铜电源线，适配传感器DC12V/24V供电需求；

• 布线防护：所有线路采用PVC阻燃线管/线槽敷设，符合机房消防阻燃要求。

5.2 布线施工规范

• 强弱电分离：传感器弱电信号线与机房强电线路分开敷设，间距≥30cm，避免强电干扰信号传输；

• 线路走向：沿机房吊顶、机柜侧边、防静电地板下规整布线，横平竖直，无乱拉乱接、无交叉缠绕；

• 节点处理：线路接头全部做焊接处理并绝缘包裹，杜绝裸露接头，防止受潮短路、信号中断；

• 接地处理：屏蔽线缆两端可靠接地，降低电磁干扰，提升传输稳定性；

• 标识规范：每路线路、每个传感器点位粘贴专属标签，标注点位位置、编号，便于后期运维检修。

5.3 布线禁忌要求

• 禁止线路穿越空调风口、热源、积水区域；

• 禁止线路直接裸露敷设，必须全程线管/线槽防护；

• 禁止信号线与强电线同管敷设，杜绝信号干扰、安全隐患。

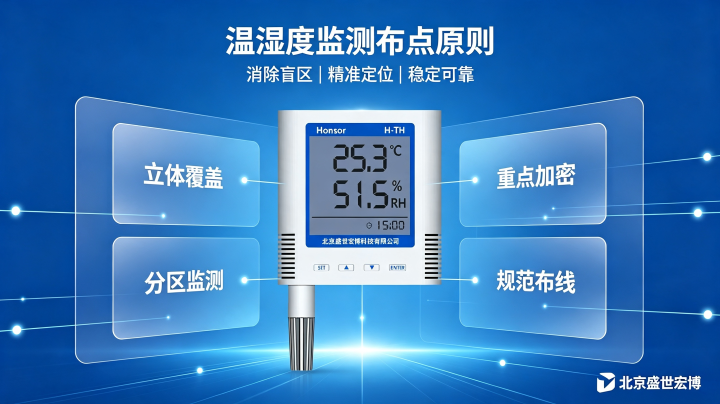

六、整体布设核心原则

1. 立体全覆盖原则：上中下三层立体布点，覆盖吊顶、设备层、地板下层，彻底消除监测盲区；

2. 分区精准原则：普通区域通用传感器、高危区域高精度传感器，按需选型、精准适配；

3. 重点加密原则：电池区、配电区、高密度机柜加密布点，强化风险管控；

4. 布线规范原则：强弱电分离、屏蔽布线、阻燃防护，保障信号稳定、机房安全；

5. 独立监测原则：动力储能区域独立测点、独立线路，实现故障精准定位。

七、系统功能与实施价值

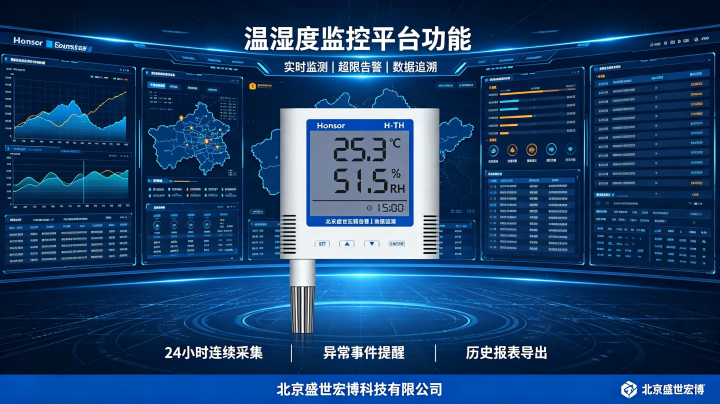

7.1 核心系统功能

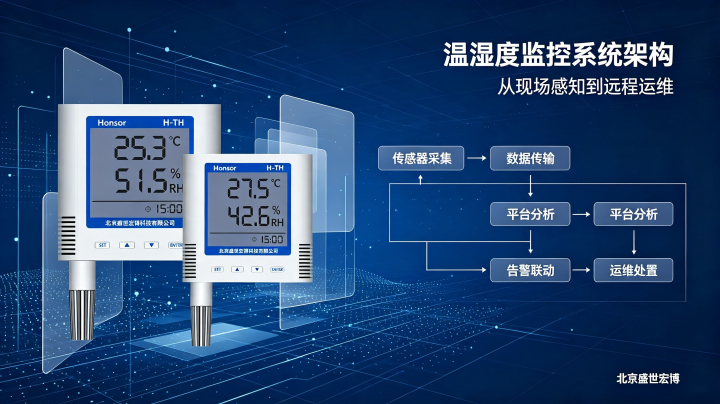

通过传感器采集、标准化布线传输，联动机房动环监控平台，实现24小时实时数据采集、温湿度超限声光+短信告警、历史数据存储、报表导出、点位精准定位、远程实时监测功能，实现机房环境无人值守智能化运维。

7.2 方案实施价值

本方案通过明确重点监控区域、标准化布点、规范布线、精准选型传感器，彻底解决传统机房监测盲区、数据失真、隐患滞后发现等问题，有效规避设备高温老化、受潮腐蚀、静电故障等安全风险，大幅降低机房设备故障率，延长核心设备使用寿命，完全满足机房标准化验收、等级保护、日常运维规范要求，保障机房系统长期稳定、安全、高效运行。
