原标题：RS485 噪声设备通讯异常全解：乱码、超时、离线、数据跳变排查手册

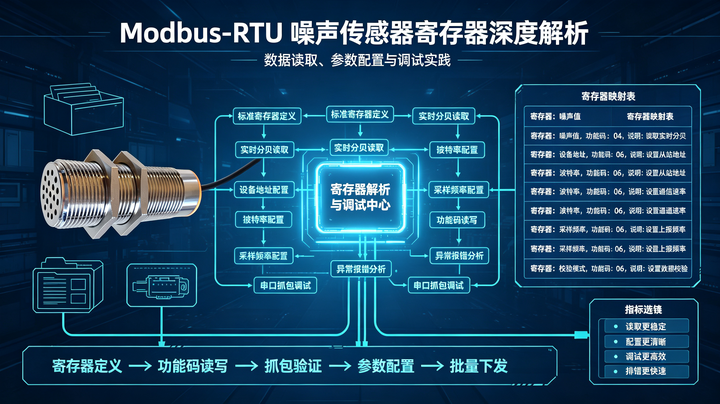

添加图片注释，不超过 140 字（可选）

1

摘要：工业噪声变送器属于高频采样、微小数值、连续上报型精密环境设备，相较于温湿度、气体类常规485设备，对总线波形纯净度、时序稳定性、供电质量、阻抗匹配精度要求更高。现场工程中普遍出现随机乱码、轮询超时、间歇性离线、分贝数据跳变漂移、定点时段丢包等疑难问题，常规排查方式只能临时恢复，无法根治反复故障。本文针对噪声设备专属高频故障场景，系统性梳理参数不匹配、布线拓扑违规、总线阻抗异常、电磁干扰、供电波动五大故障根源，建立从表层现象、中层定位、底层根治的分层排查流程，配套标准化处置方案与长效优化策略，形成一套可直接用于现场调试、验收、运维的完整故障解决手册，彻底解决噪声设备485通讯不稳定顽疾。

关键词：RS485通讯；噪声变送器；乱码排查；超时离线；数据跳变；总线阻抗；电磁干扰；供电波动

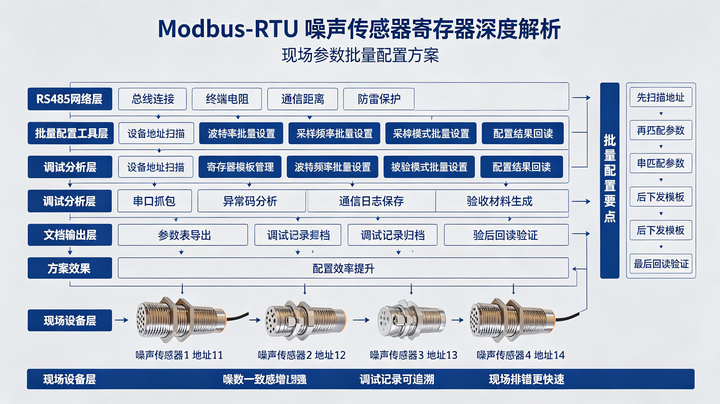

添加图片注释，不超过 140 字（可选）

1

主要参数：

检测参数	噪音
额定电压	9-12VDC (波纹<0.5%),电流30mA（根据不同信号，供电电压不同，订货请说明信号源）
测量范围	30-120dB(A加权)
检测原理	驻极体
测量精度	±1.5dB(A加权)
探头规格	长L = 70mm；直径D = 24mm；螺纹：1.5mm
接口参数	引出线长度5m
线缆类型	软硅胶护套线4*0.2mm2
型号	HB-NS502
输出接口	RS485
通讯协议	MODBUS RTU
通讯地址	1-247,
通讯模式	9600，n，8,1；Modbus-RTU
采集周期	≥100ms
分辨率	0.1dB
频率范围	25Hz—20000Hz
功耗	≤5W
安装方式	螺纹式安装
工作环境	-20-50℃，0-95%RH（无结露）
储存环境	-40-60，0-100%RH（无结露）

一、前言

噪声监测数据具备实时性强、精度高、动态波动、连续采样的业务特性，一旦485总线存在微小干扰、时序偏移、电压波动、阻抗失配，不会表现为完全断连，而是直接出现分贝数值跳变、高低频数据丢失、瞬时离线重连、报文乱码等隐性故障，严重影响环境监测数据的真实性与连续性。多数现场排查仅聚焦接线与波特率，忽略总线拓扑、阻抗匹配、地电位环流、动态供电纹波、高频电磁耦合等深层诱因，导致故障反复复发。

本手册基于数百套噪声变送器现场调试经验，汇总所有高频异常场景，建立“现象对标—原因定位—快速排查—彻底根治”的标准化闭环体系，适配短距离、千米长距离、机房弱电、工业强电磁等全场景工况，可作为工程调试、售后排查、项目验收标准工具书使用。

添加图片注释，不超过 140 字（可选）

1

二、噪声设备RS485高频故障场景与现象定义

结合噪声设备运行特性，将现场通讯异常统一分为四大典型故障形态，明确现象特征、发生工况与风险等级，实现快速对标定位。

2.1 报文乱码故障

现象特征：串口抓取大量十六进制乱码、报文帧不完整、CRC校验全部报错、正常数据夹杂异常字符，设备时而应答时而无应答。

高发工况：长距离布线、变频器附近、动力线缆同槽敷设、多设备密集挂载、雷雨天气、设备启停瞬间。

故障本质：总线波形畸变、高频干扰耦合、波特率时序偏移、差分压差不足、接地环流噪声叠加。

2.2 轮询超时故障

现象特征：上位机持续轮询无应答、应答延迟过长、单台设备固定超时、多设备轮询批量超时，重启上位机或设备短暂恢复后复发。

高发工况：总线节点过多、分支过长、无终端电阻、总线负载过高、串口超时参数设置过小。

故障本质：信号反射延时、总线时序错乱、半双工收发切换冲突、总线负载超限。

2.3 间歇性离线故障

现象特征：设备在线状态跳动、周期性离线重连、夜间稳定白天掉线、设备单独测试正常、组网后频繁离线。

高发工况：白天工厂设备高频运行、电网波动大、多设备地址冲突、屏蔽层多点接地、地电位差漂移。

故障本质：动态电磁干扰、地环流波动、总线竞争冲突、供电瞬态压降。

2.4 数据跳变漂移故障（噪声设备专属高频问题）

现象特征：设备在线无断连、报文无乱码，但噪声分贝数值随机跳变、稳态环境下数值漂移、瞬时冲高回落、固定周期数据异常。

高发工况：干扰源周期性启停、供电纹波大、未做信号隔离、软件滤波参数不足、长线分布电容串扰。

故障本质：微小干扰被AD采样捕获、总线基线电压偏移、动态供电波动、高频串扰叠加至有效信号。

三、基础参数不匹配故障：接线、波特率、校验位核心问题排查

超过50%的现场通讯异常源于基础参数与接线不规范，属于可快速定位、一次性根治的基础性故障，优先排查、优先整改。

3.1 接线错误与接触不良故障

常见错误：A/B线接反、正负电源接反、485信号线与电源线混接、端子虚接、压线松动、屏蔽层破皮短路、总线分支过长。

故障表现：设备完全无应答、随机乱码、轻微抖动即可断连、部分设备通讯正常部分异常。

排查方法：断电复测通断与对地阻值，严格核对A对A、B对B，禁止交叉接线；压紧所有端子，去除过长分支线头，杜绝虚接氧化接触电阻。

根治规范：噪声设备总线必须采用压接端子紧固，禁止缠绕接线、临时搭接，长线节点中间接头必须绝缘包裹、屏蔽连续。

3.2 串口参数不匹配（波特率、数据位、停止位、校验位）

核心问题：上位机与设备参数不一致、现场多批次设备参数不统一、私自修改设备波特率后上位机未同步、高波特率长线时序不匹配。

故障表现：固定乱码、完全无应答、报文帧错位、数据解析全部异常。

标准化匹配规则：噪声变送器出厂标准参数固定为 9600bps、8数据位、1停止位、无校验；长距离800m以上场景统一降为4800bps，全场设备参数强制统一，禁止混参组网。

排查要点：逐一读取设备寄存器参数，核对总线参数一致性，修正上位机串口配置，杜绝参数混搭。

3.3 设备地址冲突故障

常见问题：多设备出厂默认地址一致、调试未改地址、地址重复挂载总线。

故障表现：应答混乱、报文叠加、数据跳变、轮询间歇性超时。

根治方案：单设备单独上电改地址，全场地址唯一递增，登记台账，杜绝总线地址冲突。

四、总线层深层故障：电磁干扰与总线阻抗异常排查根治

基础参数无误仍不稳定，90%为总线物理层问题，包含拓扑违规、阻抗失配、屏蔽接地错误、电磁耦合干扰，是长距离噪声设备反复异常的核心根源。

4.1 总线拓扑违规故障

现场通病：采用星型、树型、分叉布线，分支过长、总线首尾不分，导致阻抗不连续、信号多重反射。

故障机理：RS485为半双工差分总线，仅支持菊花链线型拓扑，分支超过0.3m即产生明显波形畸变，噪声设备高频采样下极易出现数据跳变与误码。

根治方案：彻底整改为手拉手串联拓扑，所有分支缩短至0.3m以内，取消所有星型汇聚节点。

4.2 终端电阻错配与缺失

常见错误：全线无终端电阻、中间设备乱加电阻、两端电阻阻值不标准、多节点重复并联。

故障表现：近距离正常、远距离乱码丢包、数据边沿抖动、瞬时超时离线。

标准化规范：总线最首端与最末端设备并联120Ω标准终端电阻，中间所有设备不加电阻，长线场景强制启用，规整波形、消除反射振铃。

4.3 屏蔽接地不规范与地环流干扰

致命错误：屏蔽层两端接地、多点接地、屏蔽层悬空不接地、桥架多点接地。

故障机理：长距离布线地电位存在压差，多点接地形成闭合环流，工频噪声叠加至差分信号，造成基线偏移，引发噪声数值漂移跳变。

根治规范：严格执行主站单点接地、从站全部悬空，机房侧屏蔽层可靠接地，远端设备屏蔽层绝缘悬空，彻底切断地环流回路。

4.4 工业强电磁干扰耦合

干扰源：变频器、电机、接触器、配电柜、动力电缆、开关电源高频纹波。

故障特征：设备启停瞬间批量乱码、白天负载运行不稳定、夜间空载通讯正常。

抗干扰根治措施：485线缆与动力线分层分槽、垂直交叉、平行远离；更换RVSP屏蔽双绞线；增加磁环、TVS防护、光电隔离模块，净化总线信号。

五、供电波动导致的数据异常专项排查

噪声变送器内置高精度AD采样芯片，对供电电压纹波、瞬态压降、电源干扰极度敏感，供电异常不会直接导致设备死机，只会造成采样数据跳变、噪声数值漂移，属于最隐蔽、最难排查的疑难故障。

5.1 电源纹波过大

劣质开关电源、多路设备共电源、电源老化导致输出纹波超标，高频纹波耦合至采样电路，造成噪声数值跳动。排查方式：万用表交流档测电源纹波，更换稳压电源，独立回路供电。

5.2 供电瞬态压降与浪涌

现场大功率设备启停造成电网瞬态波动，设备供电瞬间压降，导致485芯片工作不稳定、瞬时断连、采样异常。解决方案：电源端并联电解电容与瓷片电容滤波，增加浪涌防护模块，稳定供电电压。

5.3 共地干扰

设备电源地与动力地共地，工频噪声通过地线回流进入设备，引发数据漂移。根治方式：弱电信号地与强电地分离，采用隔离电源、隔离485模块，彻底电气隔离。

六、分层分级标准化排查流程（快速落地版）

为适配现场快速排障需求，建立由浅入深、先易后难、分层闭环的四级排查流程，大幅缩短故障定位时间。

6.1 第一层：基础极速排查（5分钟完成）

核对A/B接线、电源正负极、设备地址唯一性、串口四参数统一、端子紧固情况，解决参数与接线类基础故障。

6.2 第二层：总线状态排查（10分钟完成）

检查拓扑结构、分支长度、终端电阻位置、屏蔽层接地方式、线缆型号，整改阻抗失配与布线违规问题。

6.3 第三层：环境与干扰排查（15分钟完成）

排查动力线干扰、变频器干扰、桥架接地、地电位环流、电源纹波，定位电磁与供电类深层故障。

6.4 第四层：抓包精准诊断（精确定位）

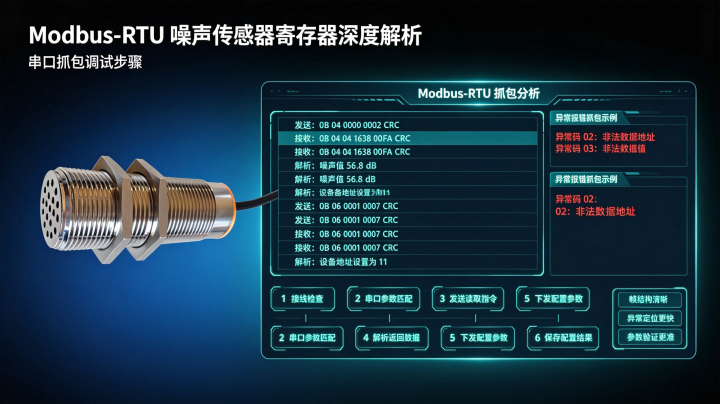

通过串口抓包查看报文完整性、CRC错误率、丢包时序，结合波形判断信号畸变、干扰时段、时序异常，实现疑难故障精准闭环。

七、全场景长效根治优化方案

针对噪声设备通讯特性，配套标准化长效优化方案，彻底杜绝故障反复复发。

1. 总线架构固化：全程RVSP120Ω屏蔽双绞线、纯菊花链拓扑、首尾终端电阻、主站单点接地、从站悬空。

2. 参数标准化：短距9600bps、长距4800bps，全场参数统一，地址唯一，禁止混参组网。

3. 电气隔离升级：工业场景全部采用隔离型485模块，切断地环流、隔离干扰电压。

4. 供电系统优化：独立稳压电源、滤波电路、浪涌防护，杜绝电源纹波与瞬态波动。

5. 设备参数适配：开启硬件多级平均滤波+软件滑动滤波，抑制微小干扰导致的数值跳变。

6. 轮询策略优化：适当加长长线设备超时阈值、错开轮询时序、降低总线负载，避免报文冲突与超时误判。

八、常见故障速查表（现场直接套用）

乱码：参数不匹配、AB接反、干扰耦合、无终端电阻、接地错误。

超时无应答：地址错误、总线分支过长、拓扑违规、总线负载过高。

间歇性离线：地电位漂移、动态电磁干扰、地址冲突、供电波动。

数据跳变漂移：电源纹波、高频串扰、滤波不足、微小信号畸变。

九、总结

RS485噪声设备通讯异常并非单一故障，而是参数、布线、拓扑、阻抗、干扰、供电多维度叠加的系统性问题。由于噪声设备高精度、高频采样、数值敏感的专属特性，常规485排查方式无法彻底根治数据跳变、隐性丢包、间歇性离线问题。本手册通过分层故障拆解、场景化现象对标、标准化排查流程、长效根治方案，形成一套完整的噪声设备通讯故障解决体系，可全面覆盖短距离、千米长距离、弱电机房、工业强电磁全场景，为智慧环境监测系统的稳定、精准、连续运行提供标准化运维与调试依据。
