维控触摸屏在纺织业气流纺的应用

一、气流纺的定义

    转杯纺纱机是一种大锭距、大卷装、带排杂结构的自排风式纺纱机。本机型配用的纺纱器，适纺纯棉、粘胶、化纤及混纺原料。

   本机电气由电气控制箱、电气箱内部件、车身电气、纺纱器控制电气等几部分组成。为保证系统控制的可靠性，引纱、喂棉采用了变频器拖动，为改变工艺流程提供了很大的方便。

二、维控触摸屏及PLC工程介绍

    气流纺在PLC程序上，需要同时和四台变频器通讯，四台变频器分别控制四台电机：转杯电机，分梳电机，引纱电机，喂棉电机。并根据这四台电机的转速，配合设定值，经过公式的运算，实现逻辑动作，以及产量的计算，并在触摸屏上显示。

三、程序的实现

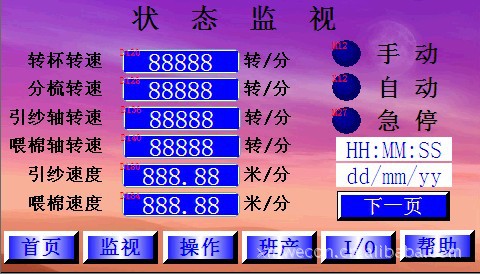

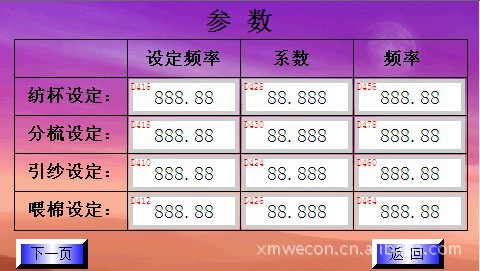

    在触摸屏上，设置对四台变频器频率的设定

经过系数的计算，计算出最终频率，发送给变频器

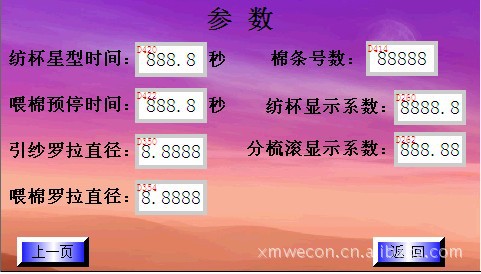

同时需要设置

再利用电机上的传感器，检测出四台电机的转速

最后通过以下公式：

引纱速度 =转杯速度/捻度

引纱频率 =引纱速度/引纱传动系数

喂棉速度 =引纱速度/牵伸倍数

喂棉频率 =喂棉速度/喂棉传动系数

转杯频率 =转杯速度/转杯系数

适纺号数 =棉条号数/牵伸倍数

计算出所需要的参数

在此基础上，此系统还有一些逻辑动作，比如纺杯电机的星三角切换，都能自动实现。

四、结束语

    基于PLC和HMI的气流纺，用人机界面显示系统的状态和对系统的控制，实现全自动工作，节省了人力。采用触摸屏对现场设备进行实时检测和控制，便于操作和维护，控制过程采用变频调速方案，节约了电能，提高控制效率、工作效率和工作可靠性，降低故障发生率，还使得控制过程智能化、可视化。
