维控HMI和PLC在贴标机的应用

一、简介

　　贴标机(Labeller)，是以粘合剂把纸或金属箔标签粘贴在规定的包装容器上的设备。贴标签机是现代包装不可缺少的组成部分。目前我国生产贴标机的种类正在逐步增加，技术水平也有了很大的提高，已从手动、半自动贴标的落后局面，转向自动化高速贴标机占据广大市场的格局。
　　
二、工作原理

　　该系统运用了维控700L型号触摸屏及LX1s-20mT 型号PLC。位于机座上的光纤放大器照射到物体，信号反馈回去在某个时间段内如果这个信号一直存在，则位于机座上的滚轮下压，并以设定的速度旋转，此时进给方的出标电机转过一个贴标宽度，经设定的时间过后物料下滑至装料箱。

　　
三、HMI工程画面介绍

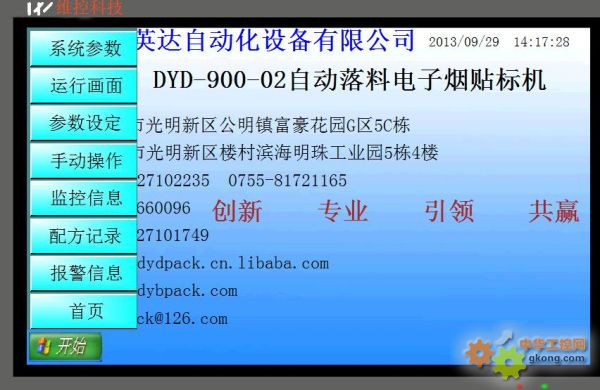

    1、首页：点击左下角的开始将会画面跳转选项。

   （1）系统参数：跳转到触摸屏自带的分期付款界面，进行分期加密，保障客户的利益。

   （2）运行画面：跳转到运行画面。

   （3）参数设定：步进电机参数设置，及延时设置，配方上传与下载。

   （4）手动操作：跳转至手动画面

   （5）监控信息：PLCI/O监控

   （6）配方记录：记录配方上传和下载信息

   （7）报警信息：记录系统报警信息

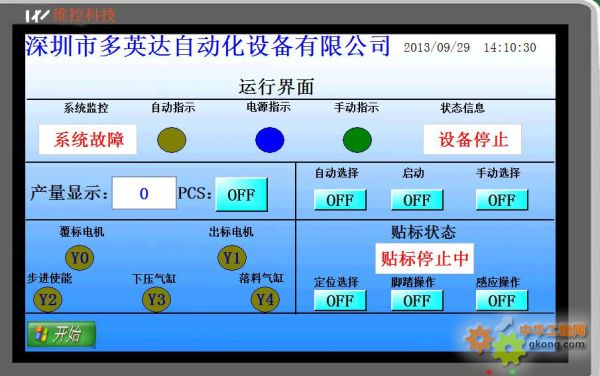

    2、运行画面：运行画面包含了设备当前的工作状态，PLC的输出监控，物料产量的显示，手/自动切换，贴标操作模式的选择。

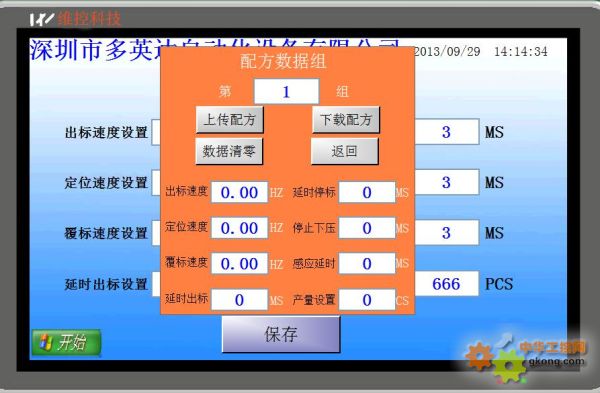

    3 、参数设置及配方：该画面可以对两台步进电机的速度进行设置，以及停标延时、下压延时的设置。当设置完这些参数后，点击保存可以画面会弹出配方上传与下载的子画面，可将新设置的参数保存到配方中，亦可将原本存在于配方中的参数下载到PLC当中，配方中的参数均为断点保存。

四、总结

   这个项目总体比较简单，只需注意脉冲输出指令用带加减速的，这样才不会对电机造成较大损耗，电机的震动也较小。驱动器电流只需调到能驱动负载即可，减少电机发热。
