维控触摸屏在自动焊锡机上的应用

一、维控触摸屏使用原理

    自动焊锡机主要用在PCB板电子元件的焊接上，实现坐标定位和自动焊接。

    维控触摸屏LEVI700L和维控PLC LX2N-40MT4H-A构成控制系统。维控PLC LX2N-40MT4H-A支持4路脉冲输出控制4个步进电机实现坐标定位。该系统分为手动和自动功能。自动运行状态是要先设置好相关参数，点击启动即可。手动运行状态全部是点动控制。还可以监控输出输入的状态。

二、维控触摸屏主要画面

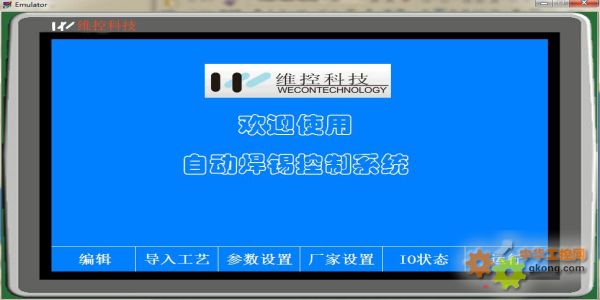

1、主画面

   主画面可以查看可以进入编辑，导入工艺，参数设置和IO状态等画面。

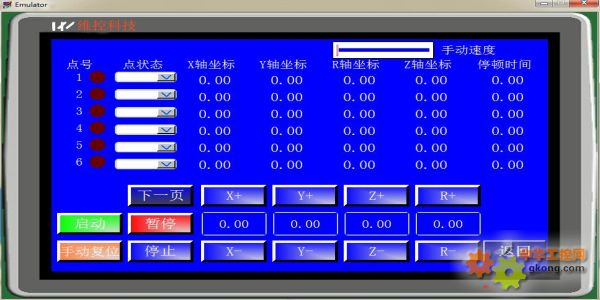

2、编辑页面

    编辑页面可以实现手动和自动功能。自动功能需要设置好焊锡点的个数，点状态，XYZR轴的坐标，停顿时间，再按启动按钮即可。手动功能则需要设置好手动速度，直接按X+，X-等按钮即可。

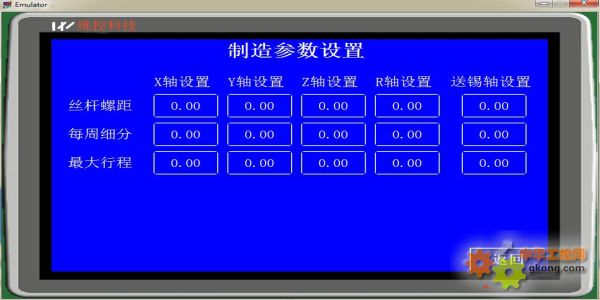

3.参数设置页面
    参数设置页面可以设置系统参数，如丝杆螺距，每周细分和最大行程。

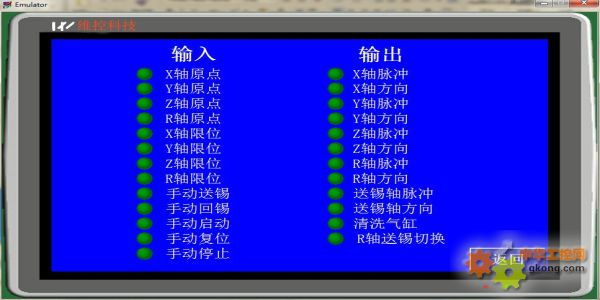

4、IO状态页面
   IO状态页面可以直观的查看输入和输出的状态。

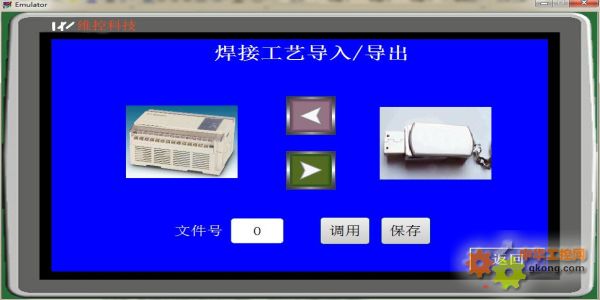

5、工艺导入页面
   工艺导入页面可以将工艺文件在PLC和U盘之间传送。

三、结束语

    维控触摸屏功能齐全、可靠耐用、编程简洁，与其他HMI产品相比，界面友好，给用户编程和维护都带来极大方便。随着工业自动化的发展，维控触摸屏配套PLC、单片机和PC机的自动化系统的解决方案，越来越普及。维控触摸屏是人机界面中一颗耀眼的明星。高可靠、长寿命、高性能使其越来越受到终端客户、自动化系统集成商的青睐。
