维控HMI和PLC在化肥厂的应用

一、简介

    维控HMI和PLC主要用于化肥厂中一些机台的控制和状态监视。

二、特点

    1.针对化肥厂腐蚀性物质多、杂的情况，监控柜采用封闭式设计，即与外界以无线形式通信。监控柜和机台集成在一起，通过无线把当前的机台工作情况与控制室联网。

    2.化肥厂有多个车间，工程采用无线路由桥接形式搭建起一个局域网，各机台的触摸屏通过以太网连到无线路由，通过无线路由实现控制室与车间的信息交互。

    3.车间的触摸屏采用777A带以太网，PLC采用20MR，负责车间内机器的运行和信息采集，屏与PLC之间采用维控PLC协议；办公室采用102A带以太网，用来监视个车间的工作情况和控制某些机台动作，车间屏和办公室的屏之间采用modbus tcp协议。

    车间与办公室距离达300米，用光纤完成通信，保证数据交互的高效性和稳定性。

三、组成部分

    1、PLC负责动作的直接控制和外界反馈的信息的采集。

    2、触摸屏，负责PLC各动作参数的设定、动作的启停控制以及相关信息的显示，车间用的工程和办公室用的大致相同，主要涉及到一些用户想要了解的数据和想要控制的动作，这里就大致介绍几个主要的画面

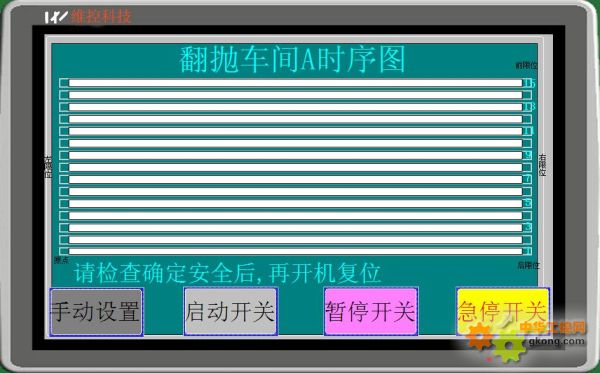

    1）如图1所示为HMI程序的主画面，主要是监控翻抛车的工作情况，白条用来显示当前翻抛车处的位置。

  图1 主画面

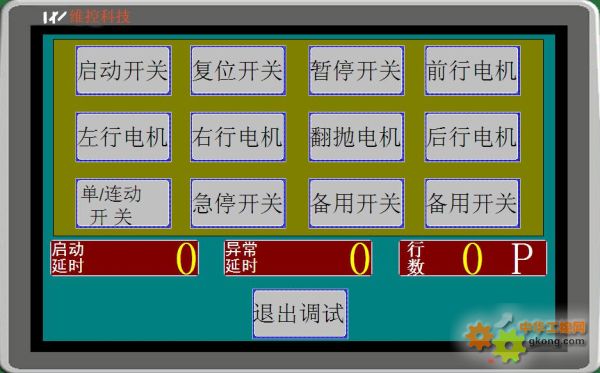

    2）如图2所示为手动设置画面，供用户手动调试翻抛车的相关动作，以及一些参数的设定。

图2 手动设置画面

    此外，无线路由器的设置是本次工程的关键，工作原理是一个无线路由安装在控制柜里，与触摸屏通过网线连接，这一路由通过无线桥接方式连上外墙的无线路由，各车间的外墙上的无线路由通过光纤连上办公室的无线路由，办公室的屏通过网线连上在办公室里的无线路由，实现了整个局域网的通信。

四、结束语

    此次工程的难度在于远距离传输和无线传输。首先是现场腐蚀性物质很多，所以控制柜必须做成封闭时，这样的话就只能使用无线传输，那么内外墙的路由位置安装就很重要，决定了信号的有效性和稳定性。其次是远距离传输，各车间之间的距离有将近200米，车间与工厂有将近300米，使用无线信号传输的话有可能中途会有干扰，要实现长距离稳定传输，考虑到用光纤。这次的工程是一个尝试，最后的效果客户很满意，在功能和设备质量上，客户对维控PLC和HMI给予了肯定。
