维控HMI和PLC在商用热水机组上的应用

一、简介

    二次加热系统是比较新的生活应用设备，在学校宿舍或者酒店等地方，外面供的水或者自己用天然气烧的水不够热，又或者晚上六点到十二点热水用量较大，需要这个时间段急加热，就可以用这个设备，可以把二次回水在30--40度的水迅速加热到50度以上。这样就可以满足热水供水量。

1、控制系统

2、维控lx2n的plc

3、维控levi 700l的触摸屏

二、特点

    1、自动控制温度，让出水温度控制在设定区间内，默认设置为50-70度，大于等于70度，罐体里的加热棒就会停止加热，小于50，加热棒又重新启动，无需人控制。

    2、选用700L的触摸屏，经济版，实惠，又好用，可以采集各个地方的温度变量，比如回水温度、罐中温度、出水温度，可以设计过一段时间采集一次，从一秒到几分钟都可以。可以报警，记录报警。画曲线等，好用实惠。

    3、选用40点2n的plc，实现复杂的逻辑控制，再跟屏配合，报警触发切断，根据时间、液位还有罐体温度自动启动或者停止。在触摸屏上操作，简便快捷。

三、组成部分

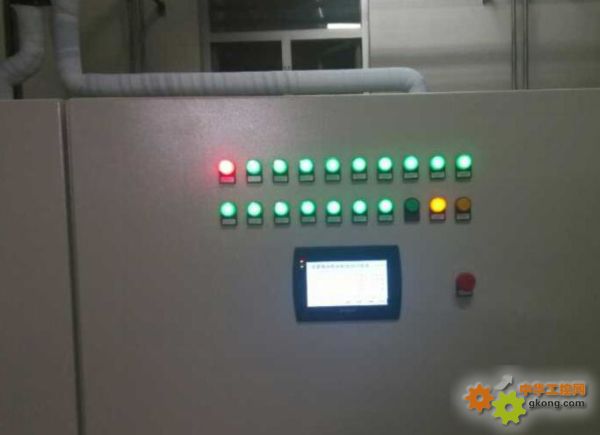

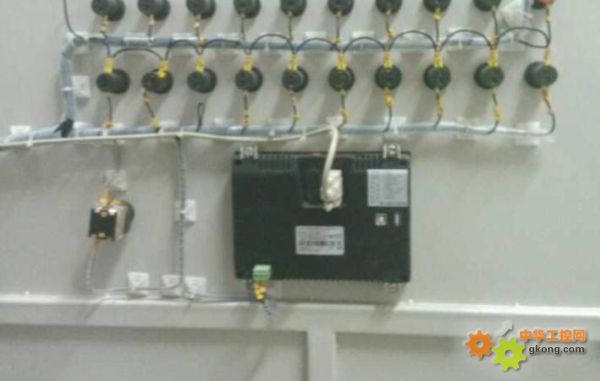

    1、下面是，hmi部分，背景美观，维控hmi高亮屏，显示清晰。各个组成部分清楚分开，文字注释明了。

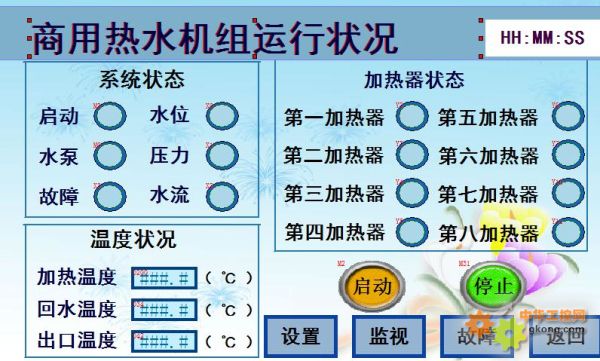

    下面这张图，各项分开很清楚，系统状态六个指示灯，分别指示它们的运行状态，第二栏是加热器状态，罐体里有八组加热器，显示其启动或者停止。左下角是显示罐体入口、体内和出口的温度，这些都可以实时记录的。右下角的是两个控制，启动和停止泵与加热器。下面四个功能开关用于跳转到其他画面，按键可以设置密码，预防操作人员误操作。

    下面是监视画面，罐体各个位置的温度，加热棒的运行与否，水流方向，泵运行与否以及水流开关等，清楚明了。故障指示灯也可以报警。

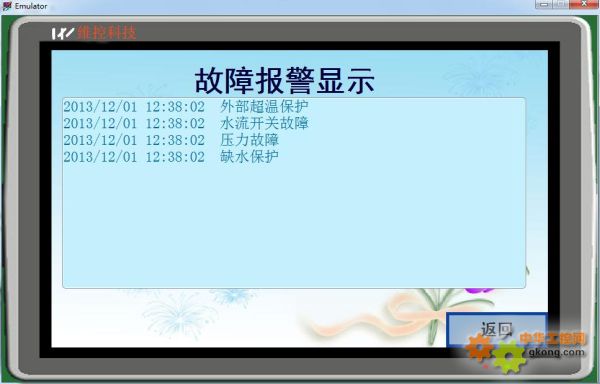

     下面的就是报警的显示画面，当前的报警都在画面上显示，排查方便，方便日后维修检测。

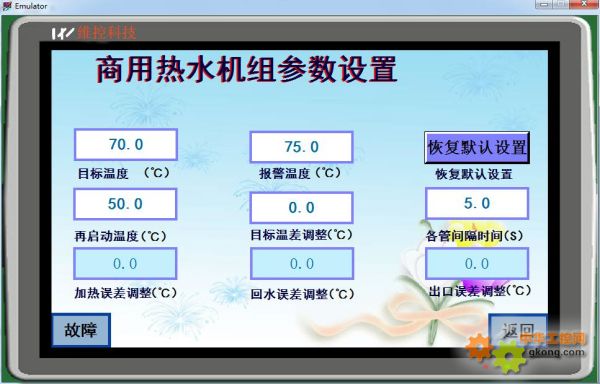

    下面是参数设置，设置后直接写入plc内，根据plc 的逻辑控制各个器件的启停。

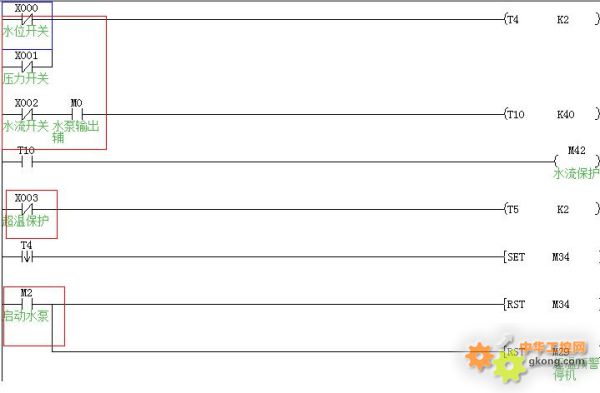

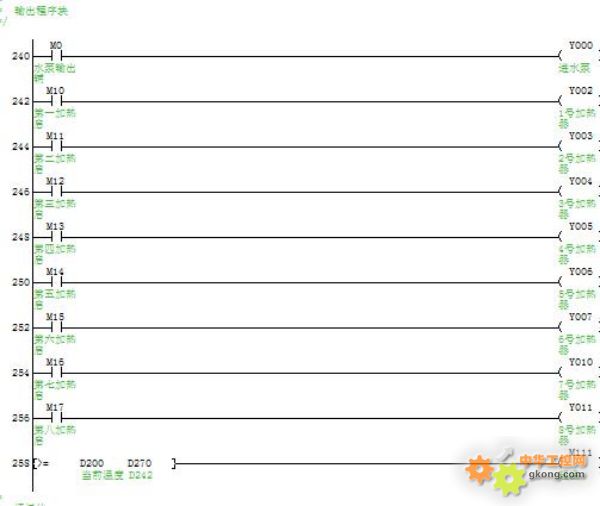

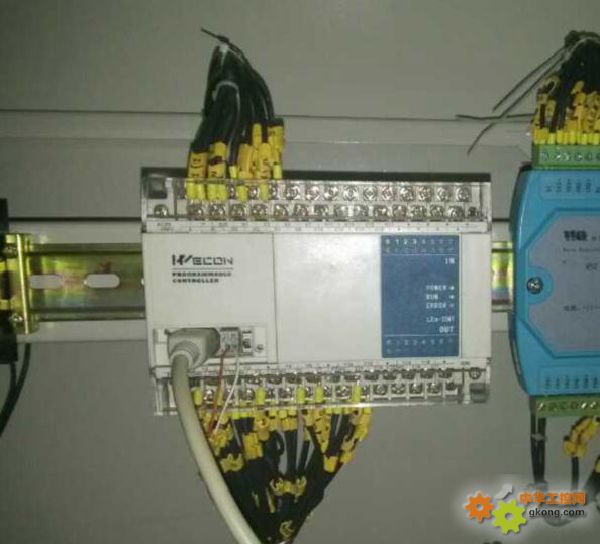

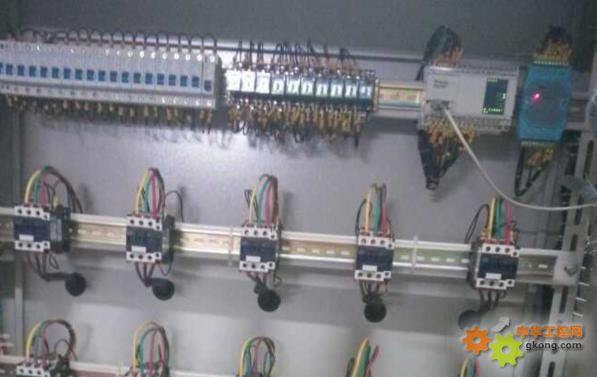

    2、Plc部分，通过rs422跟levi 700L触摸屏通讯，然后用rs485跟温度模块通讯收集温度。下面就是程序控制各个模块。

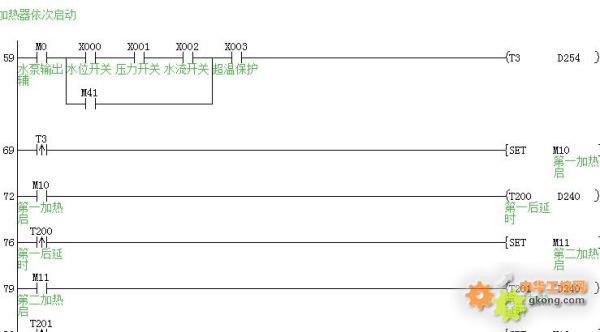

加热器依次启动。

四、总结

    维控触摸屏功能齐全、可靠耐用、编编程简单易学；与其他HMI产品相比，维控组态界面友好，给用户编程和维护都带来极大方便。 维控plc性能稳定，可以处理很多复杂的逻辑工艺。两者结合，使整个工作流程得到高效的控制运转，全面的提高工作效率，创造出更多的价值。
